Двигатель Форд Фокус 14 л Duratec 16V Sigma Zetec-SE

Двигатель Ford HXDA

1.6-литровый двигатель Форд HXDA или 1.6 Дюратек Ti VCT Sigma собирался с 2003 по 2008 год и ставился на второе поколение популярного семейства Фокус, включая компактвэн Си-Макс. После установки новой головки блока цилиндров типа Open-Deck мотор сменил индекс на SIDA.

К линейке Duratec Ti-VCT также относят двс: UEJB, IQDB и PNDA.

Технические характеристики мотора Ford HXDA 1.6 Duratec Ti VCT Sigma

Огромное количество информации по данному двигателю собрано на форуме FFclub

Множество полезных материалов по ремонту и обслуживанию выложено на FordBook

Расход топлива HXDA Форд 1.6 Дюратек Ti VCT

На примере Ford Focus 2006 года с механической коробкой передач:

Аналогичные двигатели других производителей:

На какие авто ставили двигатель HXDA Ford Duratec Ti-VCT 1.6 l Sigma

Недостатки, поломки и проблемы Форд Дюратек Ti-VCT 1.6 HXDA

Больше всего проблем владельцам доставляют не очень надежные фазорегуляторы

На втором месте идут частые отказы компонентов системы зажигания и бензонасоса

Регулярно случаются течи масла из-под клапанной крышки или сальников коленвала

Раз в 100 000 км нужно большое ТО с регулировкой зазоров клапанов и заменой ГРМ

После 200 000 км пробега вам скорее всего придется заняться раскоксовкой мотора

Замена ремня ГРМ на Форд Фокус 2

  • Связаться с администратором сайта Вы можете по электронной почте:
    otobaru@mail.ru

    Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Форд Фокус 2 с двигателем Duratec 16V Sigma. Особенности и недостатки

    Изначально, когда начался серийный выпуск автомобилей Форд Фокус второго поколения, на них устанавливался двигатель Ford 1.4 Duratec 16v 80 HP. Собственно, этот мотор был не самым лучшим вариантом даже для своих меньших братьев Ford Fiesta и Ford Fusion, не говоря уже о современном Форд Фокусе 2. После некоторых перипетий, конструкторы корпорации Форд заменили маломощный двигатель Duratec 16v 80 HP на современный мотор с таким же объемом, но с конструктивными изменениями, которые позволили существенно увеличить мощность.

    На смену маломощного Duratec 16v 80 HP пришел Duratec 16V Sigma (Zetec-SE) с мощностью 80 л.с. /5700 об.мин и крутящим моментом 124Нм/3500 об. Ресурс такого этого двигателя, по заявлению производителя, должен составлять порядка 250 000 км. пробега, но в реальности, судя по отзывам автовладельцев, он выхаживает более 300 000 км., что является хорошим показателем для силовых агрегатов с таким объемом. Не смотря на все достоинства по отношению к своим предшественника Duratec 16V Sigma (Zetec-SE) не есть идеальным мотором, который может полностью отвечать всем требованиям современного автомобиля. Форд Фокусе 2, на котором установлен такой силовой агрегат можно считать автомобилем для одного человека, ведь при полной загрузке, катастрофически падает мощность и динамика, попросту говоря автомобиль, не едет.

    Что касается технических характеристик Duratec 16V Sigma (Zetec-SE), то здесь хочется остановиться, только на особенностях системы питания. Она представляет собой инжекторную подачу топлива А-95 с адаптацией под экологические нормы Евро 4, что в настоящее время уже не так актуально.

    Конструкция Duratec 16V Sigma (Zetec-SE), мало отличается от своих предшественников, здесь как и у всех фордовских движков система газораспределения приводится в действие ременной передачей, ремень которой, подлежит обязательной замене через 160 000 км. пробега. Хочется добавить, что данный мотор обладает минимальной эластичность, что очень сказывается при наборе оборотов во время движения автомобиля, небольшая вибрация и характерное рычание является нормальным явлением. Помимо этих неприятностей авовладельцев Форд фокус 2 с двигателем 1,4 л. ждет обязательна регулировка клапанов через 100 000 км. пробега, так как отсутствие гидрокомпенсаторов исключает возможность автоматической подстройки газораспределительного механизма, и как следствие этого частое появление детонации и стук клапанов вовремя эксплуатации автомобиля.

    Из недостатков Duratec 16V Sigma (Zetec-SE) можно еще выделить слабую правую опору двигателя, во время эксплуатации автомобиля эластичность подушки теряется, и она начинает разрушаться, что приводит к значительной вибрации мотора. Как правило, полная замена опоры двигателя нормализует ситуацию. Также часто владельцы Форд Фокус 2 1.4 л. жалуются на троение двигателя, как показывает практика причин для этого, может быть предостаточно. Это и свечи зажигания, и неисправность регулятора холостого хода, можно еще перечислить ряд предполагаемых неисправностей, но все же лучше заехать на СТО и провести комплексную диагностику силового агрегата. Однако все перечисленные недостатки скорей всего исключение чем правило. Двигатель Duratec 16V Sigma (Zetec-SE) в большей мере зарекомендовал себя, как надежный и по словам, опять же таки владельцев Форд Фокус 2 1.4 л., эта надежность на довольно высоком уровне.

    Двигатель Форд Фокус 14 л Duratec 16V Sigma Zetec-SE

    Продолжим нашу подборку открытых, но интересных фактов о широко распространенных двигателях объемов 1.6. Сегодня мы рассмотрим двигатель Ford объемом 1.6 литра и носящий название Zetec/Duratec. Эти факты прекрасно известны тем, кто хотя бы несколько раз обслуживал этот автомобиль, но могут быть полезны в качестве краткой сводки тем, кто пока не встречал данного мотора в своей ремзоне.

    Двигатель этот вполне традиционный — с алюминиевым блоком цилиндров, двумя верхними распредвалами (4 клапана на цилиндр), в исполнениях как с системой изменения фаз газораспределения, так и без нее, с ременным приводом ГРМ. Устанавливается на автомобили Ford Focus, Ford Fusion и Ford Fiesta, а также имеет брата-близнеца с рабочим объемом 1.4 литра.

    Моторное масло
    Плюс-минус до 2011 года рекомендуемым было масло под брендом Ford с вязкостью 5W30. Потом рекомендуемым официально стало масло под брендом Castrol с вязкостью 5W20 — на тех же моторах. То есть, буквально — одна и та же машина, приехав в один год на ТО, получала масло 5W30, а на следующий год в этом же техцентре — 5W20. Ничего странного в этом нет, но момент довольно интересный. При этом внятных объяснений о таком переходе найти не удалось, но по косвенным признакам создается впечатление, что это масло стали применять в более новых двигателях, а для сокращения номенклатуры и упрощения закупок — решили применять и в более старых двигателях.
    Еще один интересный нюанс, связанный с моторным маслом Castrol 5W20 для Ford — оно изначально имело зеленый цвет, при заливке в мотор ослепляя механика сиянием чистого изумруда. А через некоторое время компания Castrol отказалась от применения данного красителя, и многие потребители сильно пугались, видя в канистре «банальное» масло вместо привычного зеленого. По этому поводу было несколько обращений к производителю, и на просторах интернета можно найти официальный ответ производителя. Вкратце — все нормально, так и должно быть.

    Высоковольтные провода
    В наш век катушек, надевающихся прямо на свечу, довольно неожиданно увидеть под капотом один модуль зажигания и высоковольтные провода, идущие от него к свечкам. Тем не менее, на этом моторе так и сделано.

    Чем по-настоящему приятно такое решение — так это низкой ценой модуля и проводов. «Приговаривая» катушку с ценой от 5000 рублей за сомнительный «неоригинал», начинаешь волноваться. Приговаривая катушку, стоящую 1800 рублей в оригинале — волнения и трясения рук испытываешь значительно меньше.

    Система вентиляции картера
    Интересна даже не столько сама система вентиляции, сколько решение, снижающее количество масла, попадающего во впуск. Это обеспечивается обычнейшим куском поролона, носящим в каталоге запчастей гордое название «фильтр картерных газов». Сложно поручиться за автомехаников, а вот клиенты зачастую удивляются, узнавая о существовании такой детали. Находится она под воздушным фильтром:

    Читать еще:  Как продать машину на запчасти

    Воздушный фильтр снят.

    Система натяжения приводных ремней навесного оборудования
    Любимая тема автора — приводные ремни. Конструктивом не предусмотрен натяжитель. Совсем. Ни автоматический, ни ручной. Все шкивы и ролики жестко закреплены на своих местах. Правильное натяжение ремня обеспечивается конструктивно, расположением роликов. С одной стороны, это хорошо — при всем желании не перетянешь и не прослабишь ремень. С другой стороны, когда по сервис-мануалу корректным является снятие ремней с помощью ножа — становится как-то не по себе.

    Ремни слева демонтированы в строгом соответствии с предписаниями производителя.
    Впрочем, экономность нам не чужда, поэтому снимаем мы их чаще всего путем откручивания генератора для одного ремня и компрессора кондиционера (на Focus)/насоса ГУР (на Fusion) — для второго ремня. А можно и с помощью отвертки, подставляемой между ремнем и шкивом — хотя и придется помучиться.
    Но все это ерунда по сравнению с тем, как придется помучиться без навыка и оправки, надевая этот ремень. Вот как примерно выглядит процесс установки, если оправка есть:


    Оправка для ремня.

    Даже в этом случае ремень норовит соскочить с одного из верхних шкивов, оправка выскальзывает, да и вообще, довольно неуютно это все выполнять одному. Поэтому фотографию того, как это происходит без оправки, мы размещать не будем — здесь приличный ресурс, а не порнографический. Иными словами этот процесс без оправки да с новым ремнем (то есть, еще не растянутым) описать нельзя.
    Да, вишенка на торте — по указаниям производителя, единожды снятый ремень, даже если он снят без повреждений, ставить назад не допускается. По факту, ремни это спокойно переживают, однако гарантий дать никак нельзя. Что и подтверждает случай из личной практики, когда еще вполне свежий ремень кондиционера громко лопнул во время выдачи автомобиля клиенту. «Заменили ГРМ, блин!» — примерно так пронеслось у автора в голове во время хлопка под капотом. К счастью, обошлось. Однако время на замену ремня и объяснения пришлось потратить. Что ж, бесценный опыт — теперь всем превентивно говорим, что приводные ремни менять обязательно, а оставить старые можем — но без всяких гарантий их дальнейшего выживания.

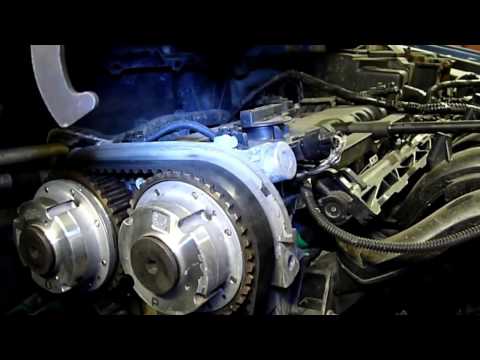

    Газораспределительный механизм
    Остальные рассмотренные «приколы» так или иначе связаны с ГРМ или его заменой. Поехали:
    1) Регулировка клапанов
    Гидрокомпенсаторов или нормального механизма регулировки зазоров клапанов в этом двигателе не предусмотрено. В случае чего — необходимо зафиксировать зазор на каждом клапане, снять распредвалы, подобрать и установить стакан толкателя необходимой толщины, после чего собрать все назад. Настоятельно рекомендуется производить это действие в комплекте с заменой ремня ГРМ.


    Распредвалы. Обведены толкатели.

    2) Фиксаторы
    Вполне классическая «тема» современных моторов — полное отсутствие меток, а также отсутствие шпонки на коленчатом валу. Вследствие этого без комплекта фиксаторов соваться в этот мотор настойчиво не рекомендуется — конечно, если не ставить себе целью проспонсировать капитальный ремонт.

    На фотографии выше показана фиксация распредвалов для двигателя без системы изменения фаз газораспределения — пластина, продеваемая в пазы с торцов распредвалов. Для моторов с изменяемыми фазами используется фиксатор, называемый в народе «бабочка», продеваемый в пазы на фазовращателях.


    Фиксатор маховика.

    К сожалению, не сохранилось фотографии фиксатора коленвала, позволяющего вывести валы в состояние, необходимое для замены. Это болт, вворачивающийся в блок цилиндров со стороны выпуска, находящийся примерно в районе правого внутреннего ШРУС. Важно понимать, что этот фиксатор предназначен только для того, чтобы «поймать» нужное положение. Он не является силовым, и настойчиво не рекомендуется пытаться затягивать или отпускать шкив коленвала, упираясь в этот фиксатор — чревато поломкой фиксатора или выламыванием куска блока цилиндров. Для силовой фиксации коленвала желательно использовать фиксатор, устанавливаемый вместо стартера, как показано на фотографии.

    Насос охлаждающей жидкости (ОЖ)
    Насос ОЖ, он же «помпа», в этом двигателе приводится ремнем навесных агрегатов. Казалось бы, при замене ГРМ можно его не трогать, дожидаясь износа или достижения регламентного срока замены. Однако здесь есть неочевидный нюанс:

    Говоря явно: помпа установлена «под» ремнем ГРМ, так, что без его снятия — невозможно снять и ее. Поэтому настойчивая рекомендация: при замене ГРМ менять помпу «по умолчанию», не размениваясь на мелочь. Клиент, впрочем, волен оставить ее, не трогая — однако впоследствии претензии по ее состоянию не принимаются.

    Болт шкива коленвала
    Традиционная для современных машин особенность — работа болта шкива коленвала в зоне пластических деформаций. Это когда болт сначала тянется определенным моментом, а потом доворачивается на угол, заданный в сервис-мануале. Сложно сказать, что обеспечивает такой режим работы резьбового соединения — однако настоятельно рекомендуется строго следовать этому требованию, так как бесшпоночная шестерня ГРМ держится только силой прижима болта, и реши он ослабнуть — клапаны не замедлят встретиться с поршнями.
    По тем же причинам строго рекомендуется соблюдать одноразовость болта. В этом возможны, конечно, затруднения — на практике оказывается, что существует три вариации этого болта, каждая из которых может быть установлена на данном автомобиле — примерно с равной вероятностью. Естественно, нет никакой возможности заранее определить, какой именно болт установлен на данном автомобиле, пока его не открутишь. Впрочем, если бы было иначе — обслуживание Фордов было бы гораздо менее интересным.

    Чтобы избежать «зависания» полуразобранного автомобиля на подъемнике — рекомендуется уже к началу работ иметь в распоряжении все три варианта болтов. Кстати, это один из тех случаев, когда можно порекомендовать закупать неоригинальный комплект ГРМ (от хорошего производителя, конечно) — в них бывает так, что уже сразу идут все три болта.

    И все?
    Нет, конечно же, не все. Опытные мотористы расскажут еще множество специфичных решений внутри мотора, а опытные диагносты — огромное количество нюансов, касающихся топливной системы и электроники. А гайкокруты навроде автора хватают в основном такие нюансы, а также еще множество подвесочных и компоновочных забавных моментов, имеющих, впрочем, отношение уже не к двигателю, а к конкретной модели автомобиля. А про мотор — пожалуй, все. На чем автор прощается до выхода следующего материала.

    Двигатель Форд 1.4

    Характеристики двигателя Форд Фокус

    Производство — Bridgend Engine
    Годы выпуска – (2002 – 2010)
    Материал блока двигателя – алюминий
    Система питания – инжектор
    Тип – рядный
    Количество цилиндров – 4
    Клапанов на цилиндр – 4
    Ход поршня – 76,5 мм
    Диаметр цилиндра – 76 мм
    Степень сжатия – 11
    Объем мотора – 1388 см. куб.
    Мощность двигателя – 80 л.с. /5700 об.мин
    Крутящий момент – 124Нм/3500 об.мин
    Топливо – 95
    Экологические нормы – Евро 4
    Расход топлива — город 8,7 л. | трасса 5,4 л. | смешанн. 6,6 л/100 км
    Расход масла – 200 г/1000 км
    Чистый вес двигателя Фокус Duratec

    85 кг
    Геометрические размеры двигателя (ДхШхВ), мм —
    Масло для двигателя Форд Фокус 1.4:
    5W-20
    5W-30

    Ресурс :
    1. По данным завода – 250 тыс. км.
    2. На практике – 300-350 тыс. км

    ТЮНИНГ
    Потенциал – неизвестно
    Без потери ресурса – неизвестно

    Неисправности и ремонт двигателя Форд Фокус 2 1.4

    Двигатель Ford 1.4 duratec 16v 80 hp ставился, преимущественно, на маленькие автомобили (Fiesta, Fusion), но даже эти автомобили с ним крайне вяло себя ведут, не говоря уже о более крупном Ford Focus 2, с 1,4 л. мотором он совсем не едет. В настоящее время заменен на новый, более мощный 1,4 л. Ресурс двигателя форд фокус 1.4, по данным завода изготовителя, составляет 250 тыс. км., реальный моторесурс порядка 300 тыс, что немало для такого малообъемника.
    Как у всех фордовских Duratec до 1,6л (включительно), привод ГРМ ременной, обязательно раз в 160 тыс.км. проводится замена роликов и ремня. К минусам отнесем неэластичность мотора, отсутствие мощности, при полной загрузке автомобиль совсем мертвый. Заставляя автомобиль ехать, владельцы крутят движок насколько это возможно, сводя экономичность на нет, а так же существенно сокращая ресурс.
    При бережной эксплуатации, как и 1,6 литровые собратья, мотор надежный и довольно экономичный, нормальный городской вариант для езды одному.
    Теперь перейдем к проблемам двигателя дюратек.
    Эти моторы достаточно надежные, но изредка клинит и выходит из строя термостат и тогда ваш двигатель форд фокус 2 греется или наоборот не греется до рабочей температуры, замените термостат.
    Помимо этого, изредка появляются стуки, стук двигателя форд фокус чаще всего детонационный или стук клапанов. На фокусе 1.4 нет гидрокомпенсаторов, поэтому раз в 100 тыс. км извольте заехать в сервис на регулировку клапанов). Если же клапана отрегулированы и детонации нет, тогда срочно в сервис, есть высокая вероятность, что мотор требует ремонта.
    Время от времени умирает правая подушка двигателя форд фокус и начинается вибрация мотора, меняйте подушку и все нормализуется. Кроме того, редко но, все же бывают ситуации когда двигатель форд фокус троит… причин может быть целый ряд: свечи, высоковольтные провода, дроссельная заслонка засорилась, регулятор холостого хода(если на холостых троит), катушка зажигания, бензонасос… проще и дешевле будет съездить в сервис на диагностику.
    Все вышеописанное происходит не часто и в целом, надежность мотора фокуса Duratec 1.4 на очень достойном уровне.

    Читать еще:  Замена топливного фильтра

    Тюнинг двигателя Форд Фокус Дюратек 1.4 80 л.с.

    Чип тюнинг Форд Фокус

    Тюнинг конторы предлагают прошивки с увеличением мощности практически до 90 л.с. Естественно, прошивка атмосферного моторчика практически ничего не даст, все эти цифры останутся на бумаге, в реальности, вы даже не ощутите изменений и движок как был неедущим так им и останется.

    Компрессор на Форд Фокус 2 1.4

    В природе существуют готовые кит комплекты на питерском компрессоре для установки на ваш 1,4 л. движок. В комплект входит нагнетатель ПК-23-1 (знакомый из статей по тюнингу ВАЗ) и набор сопутствующих деталей к нему. Рабочее давление компрессора 0,5 бар и устанавливается на стандартную поршневую без дополнительных мер по снижению степени сжатия. Установка занимает минимум времени и ездить на автомобиле вы сможете уже в этот же день. По заявлению производителя прибавка мощности составляет от 30 до 50% что то в районе 110 л.с. получите. При активном вождении моторесурс безусловно сократится, но в спокойном режиме, с периодическими ускорениями автомобиль долго будет вас радовать. Неприятным моментом может стать только КПП, она не любит высокую мощность.

    Установка 2.0 литрового мотора с КПП

    Идеальный тюнинг 1,4 литрового движка его замена. Получаем изначально более мощный, надежный и ресурсный мотор, при этом расход топлива остается на том же уровне или незначительно увеличивается. А вот на 2.0 л можно приколхозить питерский компрессор 0,5 — 0,7 бар и раздуть до 200 л.с. без проблем.

    Турбина на Форд Фокус 1.4

    Существуют проекты турбо мотора 1,4 литра. Чтобы повторить подобное на вашем 1,4 л. придется всего лишь приобрести:
    1. Турбину от VW Passat или подобную
    2. Интеркуллер
    3. Форсунки 190сс.
    4. Датчик давления наддува
    5. Выпускной коллектор
    6. Выхлоп на трубе большего диаметра
    7. Впускные патрубки
    8. Ресивер на турбину
    9. Blow-off и другие мелочи.
    10. Настроить это все
    В итоге получим мощность как у 2 л.
    Чтоб дуть выше 0,5 бар и мотор при этом не бахнул, приплюсуйте кованую поршневую и подумайте, а нужно ли… цены на Focus ST не так высоки

    Слабый мотор

    Обзор двигателей на авто, мото, водной и садовой технике в помощь при выборе, эксплуатации и ремонте моторов

    Слабые места и недостатки двигателей Duratec 1.6, 2.0

    На многих моделях автомобилей марок — Форд, Вольво (Мазда), установлены двигатели Duratec объёмом 1.6 и 2.0 литра, о которых и предстоит речь. Что из себя представляют эти двигатели, как показали себя в эксплуатации, каковы затраты в ремонте? На эти вопросы, как и о существующих слабых местах и недостатках, о чём надо знать про данные моторы перед покупкой иномарки, я постараюсь более подробно изложить вам в этом материале.

    Двигатели Duratec на автомобилях российского рынка:

    • четырёхцилиндровые;
    • располагаются поперечно;
    • с четырьмя тактами сжатия;
    • работают на бензине;
    • с рядным вертикальным расположением цилиндров;
    • с жидкостным охлаждением;
    • с изменяемыми фазами газораспределения.

    Моторы Duratec 1.6, 2.0 л в различных по мощности версиях серийно производятся с 1998 года и до 2000 года имели другое название — Zetec. С самого начала изготовления моторы совершенствовали. Были увеличены крутящие моменты, а класс экологичности доведён до Евро-5, в конструкции имеется много мелких и малозначимых обновлений. Данные моторы имеют свою историю с 1995 года. Моторы 1.6 л разрабатывались с участием широко известной Yamaha, а 2 л совместно с Маздой. Сложно отметить какие-либо технические недостатки движков, они очень удачные, надежные и не капризные.

    Рассмотрим три современные модели мотора Duratec.

    Duratec Ti-VCT 16V Sigma 105 л. с. (1.6 л)

    Этот мотор на автомобилях Форд Фокус 3 может быть в дефорсированной версии 85 л. с., что обеспечивается прошивкой процессора блока управления. Характеристики Duratec Ti-VCT 16V Sigma 85 л. с. (1.6 л) представлены в таблице ниже.

    Устанавливается на следующие автомобили.
    Форд:

    • Focus 3 (Mk. III);
    • C-Max;
    • Fiesta 4 (Mk. IV);
    • Fiesta 5 (Mk. V);
    • Focus 1 (Mk. I);
    • Focus 2 (Mk. II);
    • Fusion;
    • Mondeo 4 (Mk IV);
    • Puma.

    Duratec Ti-VCT 16V Sigma 125 л. с. (2.0 л)

    Им комплектуются автомобили Форд:

    Мотор Duratec Ti-VCT 1.6 л. 125 л. с. отличается от Duratec Ti-VCT 1.6 105 л. с. распредвалами, фазами газораспределения, выхлопом, в результате увеличена мощность на 20 л. с. Ресурс двигателя 1.6 125 л. с. по данным завода составляет 250 тыс. км. Для Форд Fiesta Mk VI данный мотор выпускается в дефорсированном варианте, мощностью 120 л. с.

    2.0 л Duratec HE GDI Ti-VCT 150 л. с.

    Установлен на Форд Focus 3 (Mk. III).

    Характеристики моторов Duratec 1.6, 2.0

    Об устройстве двигателей Duratec 1.6, 2.0 л

    Эти движки с двумя расположенными сверху двумя пятиопорными распределительными валами. Распределение газов в каждом цилиндре осуществляется четырьмя. Цепь ГРМ с автоматическим натяжителем стоит только на 2.0 л версии, соответственно, на 1.6 л версиях ГРМ приводится в движение зубчатым ремнем, натяжение которого обеспечено пружиной натяжного ролика. В работе ГРМ данных моторов ничего особенного нет, клапаны приводятся в работу цилиндрическими толкателями на которые воздействуют распределительные валы. Регулировку тепловых зазоров осуществляют полыми толкателями (стаканчиками).

    • Головка блока цилиндров из алюминиевого сплава с поперечной схемой расположения впускных и выпускных клапанов. Верхняя часть головки имеет пять опор подшипников скольжения для каждого распределительного вала. Основания опор изготовлены за одно целое с головкой, а верхние крышки опор — крепятся к головке болтами. Крышки имеют точную подгонку из-за технологии выполнения отверстий в опорах в сборке с крышками, по этой причине они невзаимозаменяемые. Каждая крышка имеет свою маркировку в качестве привязки к соответствующей опоре. У движков 1.6 л Duratec Ti-VCT в качестве передних опор служит суппорт системы динамической регулировки фаз газораспределения, который ещё и смещаться распределительным валам от оси. Допустимая неплоскостность головки в сопряжении с блоком цилиндров — 0,05 мм.
    • Блок цилиндров , отлитый из алюминия, в остальном в конструкции ничем особенным не отличается. На предыдущих Зетеках блоки изготавливали из высокопрочного чугуна, что значительно упрощало проведение капитального ремонта. Крышки для опор коренных подшипников скольжения невзаимозаменяемые, т. к. обработаны в один проход с (опорами) блоком при сборке. Смазка для коренных подшипников поступает из выходных отверстий масляных каналов вверху опор, а также из сквозных отверстий с установленными шариковыми клапанами и форсунками масло распыляется на поршня и рабочие поверхности гильзы цилиндров. Блок выполнен со специальными приливами, фланцами и отверстиями для монтажа деталей, узлов и агрегатов, а также с каналами основной масляной магистрали.
    • Коленчатый вал , выполнен из чугуна высокой прочности, его вращение происходит в коренных подшипниках скольжения, включающих в себя тонкостенные вкладыши с антифрикционным покрытием. У верхних вкладышей, установленных в блоке, имеются канавки на внутренних поверхностях и сквозные прорези, по которым из выходных отверстий масляных каналов масло циркулирует до шариковых клапанов с форсунками. Нижние вкладыши не имеют канавок с прорезями. От осевого перемещения коленчатый вал ограничивают два одинаковых упорных полукольца. К концу коленчатого к фланцу вала шестью болтами прикреплен маховик. К носку коленчатого вала крепится шкив зубчатого типа привода ГРМ и шкив привода вспомогательных агрегатов.
    • Поршни из алюминиевого сплава. Цилиндрическая поверхность головки поршня выполнена с кольцевыми канавками под два компрессионных и маслосъёмного колец. Наличие шести сверлений в канавке под маслосъемные кольца обеспечивают отвод масла, собираемого кольцом со стенок гильзы. Два из этих сверлений предназначены для подвода масла к пальцу поршня.
    • Поршневые пальцы (трубчатые) посажены в отверстиях в бобышках поршней с зазором и с натягом в верхних головках шатунов, нижние головки которых закреплены в шатунных шейках коленчатого вала через подшипники скольжения.
    • Шатуны кованные из стали, стержень двутавровый. Шатуны обработаны в сборке с крышками и взаимозаменяемые. При сборке следует идентифицировать детали и соединять шатуны и крышки имеющие одинаковые порядковые номера.
    • Распределительные валы вылиты из чугуна.
    • Газораспределительный механизм закрытый крышкой головки блока цилиндров пластмассового исполнения. В которой имеется маслоотделитель системы вентиляции картера.
    Читать еще:  Что делать если не открывается дверь

    Где находится маркировка моторов Duratec?

    Маркировка моторов дюратек включает себя идентификационный номер и обозначение модели. Место нанесения маркировки в зависимости от рабочего объёма у бензиновых моторов 1.6 л и 2. 0 л разное. У первых, маркировка выбита на приливе блока за дроссельным узлом. У вторых, она находится на задней части блока слева (если смотреть со стороны рулевого колеса в сторону двигателя).

    Слабые места моторов Duratec 1.6, 2.0 л

    • Муфта ГРМ;
    • Ремень ГРМ;
    • Задний сальник коленчатого вала.

    Двигатель считается надёжным, как и все предыдущие модели 1.6 литрового мотора, особо критичных слабых мест не имеет, но по отзывам владельцев, в работе он уступает 1.6 115 л. с.

    Более детально про слабые места Duratec 1.6, 2.0 л

    Недостатки моторов Duratec 1.6, 2.0 л

    • При замене цепи ГРМ на 2 л Duratec приходится разбирать около половины мотора;
    • Выкрашивание метала на кулачках выпускного распредвала;
    • Большой объём работ при регулировке клапанов;
    • Отсутствие гидрокомпенсаторов обеспечивающих тепловые зазоры клапанов;
    • Гильзы цилиндров в процессе эксплуатации принимают эллипсную форму.

    Более детально про недостатки моторов Duratec 1.6, 2.0 л

    — конструкцию и технологию изготовления движков по надёжности и ремонтопригодности можно оценить четырьмя балами;
    — пока авто на гарантии вам нечего бояться. Проблемы у этих моторов случаются и как вы поняли не только из-за нарушения правил эксплуатации, соответственно для их устранения после окончания гарантийных обязательств могут потребоваться немалые средства.

    О двигателях Ford Focus 2 поколение, (2004 — 2011)

    Ford Focus типичный представитель небольших городских автомобилей класса C. Он создан на основе платформы С1 от Форда, на ней же создавались Mazda 3, Volvo S40, Ford C-Max, Ford Kuga . Форд Фокус конкурирует с Mitsubishi Lancer, Opel Astra,Toyota Corolla, Skoda Octavia,Chevrolet Cruze, Honda Civic,Renault Megane, VW Golf, Nissan Sentra, Subaru Impreza.

    Форд Фокус был укомплектован различными моделями движков, среди них как бензиновые так и дизели. Модельный ряд значителен от 1.4, 1.6 экобуст движков до 2.5 турбо моторов, имеющих 300 л.с. под версией RS. Рассмотрим степень надежности, ресурс, правила эксплуатации таких двигателей. Данная статья, обзор двигателей, которые устанавливались на первое поколение автомобилей Ford Focus.

    DURATEC 16V SIGMA (ZETEC-SE)

    Движок Ford 1.4 Duratec 16V 80 hp устанавливали, по большей части, на небольшие автомобили вроде Фиесты и Фьюжн. Однако движок откровенно слабо тянул даже эти небольшие автомобили, не говоря о более крупных моделях. С учетом небольшого рабочего объема, двигатель имеет неплохой практический ресурс. В приводе ГРМ используется ремень, при этом необходимо своевременно проводить замену роликов и ремня.

    Из минусов отмечают неэластичность движка и небольшую мощность. Если двигатель аккуратно и бережно эксплуатируется, то служит он своему владельцу надежно. Также двигатель отличает хорошая экономичность. Что качается недостатков двигателя, наиболее часто встречаются следующие.

    Иногда может клинить термостат, в результате чего возможен перегрев двигателя, либо напротив проблемы с прогревом до рабочей температуры. Двигатель может стучать. Отсутствуют гидрокомпенсаторы, поэтому требуется периодическая регулировка клапанов. Иногда возникают проблемы с правой подушкой двигателя, в результате чего могут возникать вибрации. Изредка возникают ситуации с троением двигателя, однако в целом движок довольно достойный.

    ДВИГАТЕЛЬ DURATEC 16V SIGMA

    Движок Ford Focus Duratec 1,6 л. увидел свет в 1998 году, с 2004 года его переименовали, и вместо Zetec стали называть Duratec. Увеличился крутящий момент, и стал составлять150 Нм, одновременно двигатель задушили под экологический стандарт Евро-4.

    Владельцы отмечают высокую надежность и неприхотливость двигателя. Поэтому основным недостатком можно назвать разве что невысокую мощность. Требуется своевременная замена роликов и ремня ГРМ, во избежание проблем. В редких случаях отмечают троение двигателя, вибрации, стуки и перегрев. В остальном двигатель довольно хороший и надежный. На рынке есть вариация двигателя, с системой регулирования фаз газораспределения Ti-VCT 1.6 л.

    ДВИГАТЕЛЬ DURATEC TI-VCT 16V SIGMA

    Силовой агрегат 1.6 duratec ti vct в отличие от 1,6 100 л.с. имеет систему изменения фаз газораспределения, впускной коллектор, проточки на поршнях. Zetec SE выпускают с 1995 года, в разработке двигателя принимали участие инженеры Yamaha. Двигатель обладает неплохим практическим ресурсом.

    В приводе ГРМ использован ремень, который требует своевременной замены. Кроме того, иногда жалуются на муфту механизма ГРМ. Отсутствуют гидрокомпенсаторы, по этой причине необходима периодическая регулировка клапанов. Двигатель может стучать и шуметь. В ряде случаев отмечают перегрев двигателя. В остальном двигатель вполне надежный.

    ДВИГАТЕЛЬ DURATEC-HE/MZR L8

    Движок Ford Duratec HE 1,8 л. 125 л.с., известный также под названием Mazda MZR L8, это развитие идей серии двигателей «F» от Мазда. Изначально его использовали на Mondeo, затем модернизировали, добавив систему управления каналами впускного коллектора, систему непосредственного зажигания от катушек зажигания, электронную дроссельную заслонку и ряд других изменений. В наличие цепной привод ГРМ.

    Однако есть и слабые стороны. Могут плавать обороты. В этом случае необходимо промыть дроссельную заслонку или сменить прошивку. Присутствуют неисправности, характерные для всех Duratec/Duratec HE, двигатель может троить, вибрировать, стучать и шуметь. Все вместе это привело к тому, что среди Дюратеков именно данный силовой агрегат считают наиболее проблемным.

    ДВИГАТЕЛЬ DURATEC HE 2.0/MZR LF

    Движок Ford Duratec HE 2,0 л. 145 л.с. конструкционно является тем же самым 1,8 л, с увеличенным диаметром цилиндров. Двигатель эластичный, обладает хорошей мощностью. Избавлен от недостатка своих предшественников — плавающих оборотов. В приводе ГРМ используется цепь, обладающая неплохим ресурсом.

    Если говорить о недостатках двигателя, то можно отметить быстрый износ сальников распределительного вала. Кроме того встречаются проблемы с термостатом, и как следствие перегрев, либо наоборот трудности с прогревом до рабочих температур. Требуется контроль состояния свечных колодцев, при наличии в них масла потребуется подтянуть клапанную крышку либо поменять прокладку. Встречаются ситуации, когда при достижении 3000 об/мин автомобиль не едет и горит Check Engine, в этом случае необходимо менять клапаны управления заслонками впускного коллектора. Гидрокомпенсаторы отсутствуют, а значит требуется периодическая регулировка клапанов.

    Но даже с учетом этих недостатков, данный силовой агрегат считается одним из наиболее хороших дюратековских двигателей.
