Лада Vesta Установка магнитолы и колонок

Лада Веста установка динамиков и магнитолы

Сейчас сложно представить современный автомобиль без работающего приемника или прослушивания качественной фонограммы. Во многих комплектациях новых автомобилей отсутствует установка динамиков в Лада Веста. Начиная с комплектации Comfort, на Лада Веста идут заводские колонки.

А так же не все комплектации автомобилей оснащаются мультимедийной системой, но имеется аудиоподготовка в автомобиле. Самая простая комплектация машины имеет закрытые шумоизоляцией отверстия под динамики.

Мультимедийная система

Общие положения

Прежде чем приступить к установке штатной мультимедийной системы необходимо знать, что входит в аудиоподготовку Лада Веста. Начиная с версии Classic, имеется необходимый минимум для подключения автомагнитолы, т.е. в Лада Веста уже смонтированы все необходимые жгуты и провода для того чтобы была подключена штатная акустика.

Отсутствуют провода для твитеров в треугольнике зеркал. При установке мультимедийной системы в Лада Веста достаточно вытащить заглушку. Для этого аккуратно удаляют планку, за ней находятся разъемы ISO и FAKRA для подключения антенны, а так же разъемы USB и AUX. В образовавшееся отверстие можно установить штатную мультимедийную систему или магнитолу 1DIN.

Установка магнитолы в Лада Веста не представляет больших сложностей, достаточно подключить соответствующие жгуты.

Следует учитывать, что без существенных доработок невозможно смонтировать автомагнитолу 2DIN.

Установка динамиков в Лада Веста имеет свои тонкости.

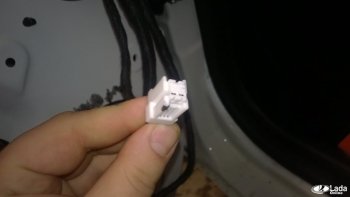

Чтобы подключить штатные динамики используются нестандартные разъемы от Nissan или Renault. Для того чтобы подключить другие колонки потребуются покупка переходников ZRS-AG-22 или CT55-17. Срезать заводские колодки не рекомендуется, т.к. произойдет автоматическое снятие авто с гарантии.

Рекомендации по снятию обшивки

Установить акустическую систему в авто Лада Веста без снятия обшивки дверей невозможно. При демонтаже облицовки следует быть предельно осторожным, чтобы не поцарапать пластик. Ни в коем случае не стоит пользоваться отверткой, используем только пластиковую карточку.

Для демонтажа заглушки в торце двери следует поддеть карточкой, снизу имеются специальные углубления. Аналогичным образом демонтируются кнопки стеклоподъемников с помощью карточки, крепежные усики расположены сзади и по бокам спереди МУСа.

Сама обшивка крепится кроме саморезов еще на 4-х «ежах». Они обязательно сломаются, если не использовать специальный инструмент для снятия. На Lada Vesta стоят «ежики» от Nissan или Renault, но если доработать грандовские, которые гораздо крепче и стоят в разы дешевле, можно сэкономить.

Таким образом, снимается обшивка с левой двери. Снятие обшивки с правой стороны имеет свои особенности. Снимать кнопки стеклоподъемников и искать секретную заглушку самореза нет необходимости. Достаточно снять крышка ручки. Для чего необходимо поддеть заглушки снизу, в ней имеется специальный пазик, пластиковой карточкой. Затем необходимо открутить два винта на 10 мм, следующим этапом, снимаем обшивку, как и с левой двери.

Монтаж динамиков

Для того чтобы установить динамики в передние двери Лада Веста специальная подготовка не требуется, достаточно удалить слои изоляционного материала в местах крепления динамиков. Для монтажа необходимо вырезать прокладки. Если используется акустика подходящего диаметра, то можно вырезать прокладки из войлока.

Установка динамика

Установка динамиков 16 см в передние двери имеют особенности. Стандартное крепление предполагает крепление на 3 самореза, поэтому для установки 16 см акустики необходимы соответствующие проставки под динамики в Лада Веста. Диаметр и толщина зависят от того какой размер динамиков в дверях предполагается устанавливать.

Регулировка не требуется, необходимо следить, чтобы колонки не соприкасались с корпусом авто, зазор должен быть приблизительно сантиметр. По отработанной схеме производится установка акустики в задних дверях.

Подбор акустических систем

Для качественного звучания проигрываемых фонограмм рекомендуется приобрести 2-х компонентную систему, где присутствует отдельно динамики ВЧ (твитер) и мидбасовый СЧ/НЧ. Таким образом, можно сформировать качественную звуковую сцену.

Именно поэтому их рекомендуется ставить спереди. Роль подзвучки отводится более дешёвой коаксиальной акустики, которая устанавливается в заднюю часть автомобиля. Для установки твитеров и подключения их к магнитоле необходимо дополнительно провести провода.

ВЧ динамики устанавливаются в треугольниках зеркал Лада Веста. Если нужен бюджетный вариант, то следует купить колонки коаксиальной системы. Эффекта разнесения частот для получения звуковой сцены не получите, но музыкальное звучание транслируемых программ будет хорошим. Дополнительная настройка системы не требуется.

Сборка дверей

Прежде чем приступить к обратной сборке, рекомендуется дополнительно сделать шумоизоляцию дверной поверхности. Это улучшит качество звучания установленного оборудования. Сборку производят в обратной последовательности.

Советы

Технически установка музыки своими руками в Лада Веста не представляет сложности. Придерживаясь нескольких несложных правил с работами справится любой автомобилист. Рассмотрим эти правила:

  1. Все работы необходимо производить очень аккуратно, во избежание порчи пластиковой обивки;
  2. Аудиоподготовка в автомобиле уже есть, требуется только провести жгуты для подключения фронтальных динамиков;
  3. Нельзя отрезать стандартные разъемы, а требуется купить и использовать переходники;
  4. Перед установкой аудио рекомендуется сделать шумоизоляцию дверей Лада Веста для получения улучшенных характеристик звучания;
  5. Динамики устанавливать на прокладки.

Установка магнитолы и динамиков в двери Лада Веста

АвтоВАЗ оснащает динамиками и мультимедийной системой не на все комплектации Лада Веста. В самой простой версии в дверях автомобиля место, где должны быть громкоговорители, закрыто шумоизоляцией. Рассмотрим инструкцию по установке и подключению колонок в дверях Весты.

Штатная аудиоподготовка есть на седанах, начиная с базовой комплектации «Classic», то есть прокладывать провода не нужно (кроме, как для твитеров в треугольники зеркал). Место в дверях позволяет поставить динамики размером 16 см (6 дюймов).

Установка магнитолы 1din и 2din

Чтобы снять заглушку магнитолы нужно аккуратно поддеть ее снизу, а затем отщелкнуть фиксаторы. Под ней находятся разъемы: ISO, FAKRA (антенна), USB и AUX.

Читать еще:  Что такое катализатор

На комплектации Comfort распиновка разъема ISO следующая:

На пустое место можно установить 1DIN магнитолу, либо штатную мультимедийную систему. Неприятный момент заключается в том, что на Весту нельзя установить 2DIN магнитолу без существенных доработок. См. также: как снять штатную магнитолу.

Установка колонок в передние и задние двери

Снимаем обшивки дверей и удаляем шумоизоляцию с мест, где будут располагаться динамики. АвтоВАЗ решил позаимствовать решение у Renault Logan. Место, куда должны ставиться динамики имеет три отверстия для крепления, а не четыре. Поэтому для установки колонок (без резки металла можно разместить динамики размером до 16 см) придется изготовить специальные проставки для передних и задний дверей ( автор ). Толщину колец и внутренний диаметр подбираем индивидуально (проверьте, чтобы колонки не упирались тыльной частью).

В дверях Весты уже есть проводка для подключения динамиков, но разъем для подключения колонок нестандартный и достался от Renault или Nissan. Если срезать колодку, то потеряем гарантию. Рекомендуется выполнять подключение через переходник (ZRS-AG-22 или CT55-17).

Сетка в обшивках дверей уже есть, поэтому просто выполняем сборку в обратной последовательности. Кстати, дилеры могут потребовать сертификат о квалифицированной установки аудио-системы, будьте к этому готовы!.

Видео пример установки динамиков 16,5 см в передние двери Лада Веста:

Читайте также, как установить пишалки. Напомним, шумоизоляция дверей поможет существенно улучшить качество звучания музыки. Другие руководства по ремонту и эксплуатации Весты находятся в этом разделе и в общем содержании.

Самостоятельная установка колонок в двери Лада Веста

Несмотря на то, что даже базовые версии Vesta располагают полным набором средств безопасности, в отношении комфорта все не так радужно. В частности, в комплектациях Classic, в том числе и в пакете Classic Start, не имеется заводской мультимедийной системы и акустики. Но езда без музыки в современном мире просто немыслима, а потому стоит подробно рассмотреть процесс установки и подключения колонок в Лада Веста.

Анализировать тонкости выбора акустики смысла нет, так как каждый обладатель авто сам определяется с необходимым ему вариантом.

В Весте есть только аудиоподготовка, а места установки динамиков в дверях закрыты шумоизоляционным материалом. Это значит, что проводка уже имеется, а потому прокладывать ее не придется, за исключением случаев установки твитеров.

Гарантия

Однако перед началом работ, рекомендуется выяснить все в отношении гарантийного обслуживания. Дело в том, что менеджеры в дилерских центрах угрожают снятием с гарантии, если владелец самостоятельно поработает с проводкой. Именно такой ответ был дан одному из владельцев седана – Амиру Валиуллину, который известен на Драйве как valiullin-amir.

Ему ответили, что самостоятельная установка и подключение колонок в Лада Веста запрещено, а потому нужно обращаться или в дилерский центр, или в сертифицированное СТО. Цена за работу у дилера составляет около 3000 руб., тогда как в сервисе порядка 2000 рублей.

Установка магнитолы

Для начала требуется демонтировать заглушку магнитолы – она поддевается снизу, после чего отщелкиваются пластиковые фиксаторы. За этой заглушкой располагаются штекера:

На место заглушки можно поставить или заводскую ВАЗовскую систему, или же 1DIN магнитолу. Что касается 2DIN магнитолы, то для ее установки придется дорабатывать шахту.

Ниже дана распиновка штекера ISO для версии Comfort.

Демонтаж

Перед тем, как ставить и подключать колонки в Лада Веста, необходимо снять дверные карты. Сделать это несложно. Для работы потребуется нехитрый инструмент – трещотка, бита (звездочка) TORX T20, а также пластиковая лопатка для снятия элементов дверных карт. Если лопатки не имеется, можно использовать нож или плоскую отвертку.

Передние двери

Сначала нужно снять треугольную панель у бокового зеркала заднего вида. Для этого она сперва поддевается ножом, после чего отщелкивается крепление. Остается только разъединить штекер.

После этого требуется снять плафон освещения. Он поддевается сбоку, а затем разъединяется штекер. Когда это сделано, снизу выкручиваются 3 винта, которыми карта фиксируется к двери.

Затем с торца вынимается пластиковая заглушка, за которой располагается крепежный винт. Его нужно выкрутить.

В центре двери сначала выкручивается винт, что находится в дверной ручке.

Дальше ножом или отверткой поддевается блок управления ЦЗ, зеркалами и стеклоподъемниками. Его нужно подцепить сбоку, но очень аккуратно, чтобы не сломать фиксаторы.

Когда блок снят, нужно выкрутить еще один болт.

В конце остается только отщелкнуть пистоны. Для этого пластиковой лопаткой (или отверткой, обернутой тканью) дверная карта отгибается снизу, а дальше по периметру отщелкивается.

Наглядно весь алгоритм действий продемонстрирован в видео.

Задние двери

Если вы решили установить колонки в Лада Веста не только в передние двери, то карты задних дверей также придется снимать.

В данном случае сперва нужно снять ручку стеклоподъемника, если они с механическим приводом. Для этого требуется с обратной стороны вставить пластиковую лопатку и вынуть фиксатор, после чего ручка сама снимется.

Наглядно это показано в видео.

Затем аккуратно снимается накладка дверной ручки – это даст доступ к 2-м винтам. Их необходимо выкрутить. Остается только один винт – снизу двери.

В конце нужно отщелкнуть пистоны и снять дверную карту.

Акустика

Далее начинается непосредственно установка колонок в двери Лада Веста. Сперва с посадочных мест, где и будут фиксироваться динамики, снимается весь изоляционный материал. Компоновка двери в этом случае такая, как и у Renault Logan. Вместо привычных 4-х крепежных отверстий под динамики, имеется только 3.

Читать еще:  Разработана электромагнитная автомобильная подвеска

Если вы намерены ставить акустику, диаметром в 16 см и менее, то резать сталь не придется. Достаточно будет проставок из дерева. Что касается толщины, то она должна быть такой, чтобы установленные динамики не мешали сборке дверей.

В отношении подключения все не так просто. Дело в том, что проводка с завода в дверях уже имеется, однако штекер нестандартный – не от АвтоВАЗа, а от Renault-Nissan. Срезать его нельзя, так как это приведет к потере прав на гарантийное обслуживание. Единственный выход – отдельно купить и поставить переходник типа CT55-17 либо ZRS-AG-22.

Отдельный монтаж сетки в дверные карты не требуется. Следовательно, остается только собрать все в обратной последовательности.

Наглядный пример установки колонок в двери Лада Веста показан в видео.

Установка и подключение магнитолы на Лада Веста своими руками

Аудиосистемы заняли свое прочное место в числе удобств автомобиля и стали незаменимым атрибутом для водителя. Изначально базовая комплектация Лада Веста не предусматривает встроенную магнитолу, монтаж акустики может производиться дилером по желанию покупателя. Многие водители сами готовы провести работы по установке магнитолы Лада Веста, потому что монтаж не требует никакого специального оборудования или дополнительных навыков.

Монтаж динамиков

Во всех конфигурациях Лада Веста присутствует аудиоподготовка, что упрощает задачу по установке оборудования, т.к. нет необходимости протягивать нужные кабели и провода. Необходимый минимум присутствует во всех конфигурациях Веста, что позволяет без усилий устанавливать своими руками как головное устройство, так и динамические головки.

Монтаж динамиков не требует дополнительных инструментов, поэтому работу можно проводить без специальной подготовки.

Перед установкой динамиков необходимо аккуратно извлечь материал изоляции в тех местах, где будет находиться акустика.

Также для уплотнения креплений понадобятся прокладки из войлочного или подобного материала, которые можно вырезать собственноручно.

Область для установки оборудована лишь тремя креплениями, поэтому для фиксации на 4 крепежа понадобится установка специальных подставок. Данные подставки можно изготовить самостоятельно или заранее приобрести в магазине автомобильной экипировки.

После откручивают саморезы в нижней части обшивки, отгибают накладки и просовывают проставки в это пространство. Дополнительно закреплять их не нужно, они будут плотно сидеть в подготовленной нише.

Участок установки необходимо звукоизолировать. Есть возможность повысить качество звука при воспроизведении аудио.

Провода для аудиосистемы уже находятся в салоне, но разъемы у них могут оказаться нестандартными. Поэтому лучше заранее приобрести переходники, чтобы не отрезать штатные разъемы, т.к. это может отразиться на гарантийном обслуживании автомобиля.

Подключив переходники, нужно смонтировать динамики в подготовленные разъемы с готовой звукоизоляцией и подкладками.

Эта последовательность простых действий позволит установить динамики с хорошим звучанием быстро и без затрат на монтаж посторонними специалистами. Действовать нужно осторожно, не спеша, чтобы не повредить обшивку и пластик в салоне.

Установка магнитолы

После монтажа динамиков необходимо установить магнитолу в Лада Веста в соответствующее место на главной панели салона автомобиля.

Для демонтажа ниши необходимо частично разобрать панель.

Для начала нужно вскрыть пластиковую заглушку. Для этого необходимо поддеть корпус снизу и раскрутить фиксирующие заклепки из штекеров.

Стандартная одноблочная медиасистема помещается в салон без усилий, размещается в штатной рамке и подключается к разъемам.

Чтобы вмонтировать магнитолу размером 2 Din, понадобится переходная пластиковая рамка.

Для установки полноразмерной магнитолы следует расширить пространство за счет среза перегородок.

Дальше проводят демонтаж всей панели, т.е. декоративной рамки и фронтальной панели с заглушками. Стоит осторожно доработать панель под нужный размер, не повредив кабели проводки.

После фиксации всех элементов все снятые приборы и рамки необходимо установить на свои места.

Схема подключения проводов

Подключение проводов производится к штатной проводке кабелей самого автотранспортного средства.

После демонтажа главной панели откроется 4 разъема: шина для акустики из пары штекеров — это ISO разъем; порт FAKRA, который дает сигнал для антенны; USB-разъем, предназначенный для подсоединения внешних носителей; порт AUX, который предназначен для передачи внешних импульсов и управления плеером со смартфона.

Если аппаратура с тыльной стороны оборудована разъемом под USB, порт подсоединяется со специальным удлинительным кабелем. Можно приобрести и применить также модуль, в котором совмещены USB и AUX.

Каждый кабель необходимо подсоединить к соответствующему проводу магнитолы с помощью переходников. Этот процесс не займет много времени.

Динамики также подсоединяют к штатным кабелям, используя переходники, и монтируют их в соответствующие ниши с уже подключенными проводами.

Моя Lada Vesta — все о Лада Веста 2016

  • admin
  • 14-02-2016, 20:54
  • 33376

Не все автомобили, выпущенные АвтоВАЗ оснащены колонками в базовых версиях. Веста не стала исключением. В бюджетной версии место на двери, где должны быть расположены динамики, закрыто слоем изолирующего материала. Тем, кто не хочет мириться с таким положением дел, рекомендуется ознакомиться и инструкцией, ведь установить аудиосистему на двери автомобиля можно самостоятельно.

Начиная с базовой версии Classic на седанах уже сделана аудиоподготовка, а, значит, прокладывать кабели не потребуется, если не нужно дополнительных опций. Это существенно упрощает задачу, но демонтировать обшивку все равно придется. Места на дверной панели достаточно, так что можно установить динамики диаметром 16 дюймов.

Замена штатной магнитолы

Для того чтобы демонтировать заглушку, аккуратно подденьте корпус проигрывателя снизу, затем отсоедините фиксаторы, раздастся характерный щелчок. Под ней находятся 4 разъема:

  • ISO – это универсальный порт для магнитолы, который снижает зависимость от производителя, он состоит из двух штекеров.
  • FAKRA – это разъем для высокочастотной передачи данных, в нашем случае используется для антенны.
  • USB – предназначен для подключения внешнего носителя данных (флешки, mp3 плеера).
  • AUX – необходим для подачи внешних сигналов и управления плеером без использования стандартной панели, например, с помощью смартфона.
Читать еще:  Что делать если сигнализация Tomahawk не закрывает двери

К сожалению, места на приборной панели недостаточно, чтобы установить 2DIN проигрыватель, без дополнительных усовершенствований. Но одноблочная магнитола поместится без проблем, нужно только правильно ее подключить.

Монтаж динамиков в корпус дверей

Освобождаем место для колонок, удалив шумоизоляцию из отверстий у основания, снимаем обшивку с дверей. Конструкция аналогична Logan, неудивительно, поскольку Reno совладелец АвтоВАЗ. По этой причине область установки динамиков имеет только три крепления, вместо стандартных четырех. Это означает, что для корректной работы устройства потребуется изготовить подставки, и установить их в крепления всех дверей, на которых планируется монтаж. Размеры и толщина зависят от габаритов колонок, следует проверить не упираются ли они задней частью, такой контакт нежелателен и может негативно сказаться на работе аппарата.

Хотя проводка уже установлена в двери, но с разъемом возникает небольшая проблема, потому что он тоже нестандартный, скорее всего, от Reno или Nissan. Если попытаться самостоятельно заменить его, то останемся без гарантии. Самым лучшим решением будет использование переходника.

Установка колонок на Ладу Веста

Установить музыку в автомобиль самостоятельно – задача не из простых. Нужные определённые знания по схеме подключения, по работе с обшивкой. Установить динамики в Ладу Веста можно в передние и задние двери, по желанию владельца. У обоих процессов есть свои нюансы. Имеет значение и качество колонок. В моделях, в которых нет штатных динамиков, аудиоподготовка все равно проведена. Как самостоятельно установить колонки

Выбор колонок

Всего существует 3 вида акустических систем:

  1. Коаксиальная. В этом варианте все имеющиеся динамики расположены в одном корпусе. Наиболее приемлемый вариант по цене и качеству.
  2. Компонентная. Такая аудиосистема имеет 3 динамика, каждый из которых отвечает за воспроизведение своего уровня частоты. Колонки расположены в разных корпусах на одной платформе. По качеству сама лучшая, но при этом и самая дорогая.
  3. Широкополосная. Имеется один динамик, который воспроизводит все частоты.

Для переустановки аудиосистемы необходимо приобрести проставки под динамики. Они помогут избежать вибрации, дребезжания и прочих лишних звуков, обеспечат чистоту звучания.

Чтобы звук был качественным, нужно приобретать колонки с мощностью чуть больше, чем исходит от магнитолы. Посадочные размеры для колонок на дверях Лада Веста:

  • передние – 160 мм;
  • задние – 130 мм.

Обязательно учесть, какая толщина подставки.

Снятие обшивки

Монтировать колонки можно только сняв обшивку с дверей автомобиля. Этот процесс нужно проводить с осторожностью, чтобы не поцарапать пластик. Обшивка крепится на саморезах и 4-х «ежах». Они при демонтаже обшивки часто ломаются, поэтому лучше обзавестись запасными.

Для поддевания заглушки и кнопок стеклоподъемника необходимо использовать не отвертку, а карточку.

Общие принципы

Нюансы установки колонок в задние и передние двери могут отличаться, но общие принципы таковы:

  • все работы лучше производить аккуратно;
  • аудиоподготовка есть во всех моделях, даже при отсутствии штатных динамиков;
  • лучше подбирать колонки 16 см на передние двери, 13 см в задние;
  • стандартные разъемы лучше не резать, а приобрести переходники;
  • чтобы улучшить качество звука, необходимо поставить шумоизоляцию;
  • динамики устанавливают на прокладки.


Установка акустики на Ладу Веста предполагает покупку не только динамиков, но и проставки, при ее отсутствии. Некоторые умельцы вырезают переходную рамку из фанеры. В состав покупного комплекта входит:

  • проставка,
  • заклепки для ее установки,
  • переходник для подключения акустики.

Монтаж колонок в передние двери

В первую очередь необходимо удалить изоляцию в местах крепления динамика. Если производится замена штатных колонок, то следует провести демонтаж прежней акустической системы. Внутри заклепки может остаться кусок вытяжного стержня. Его нужно аккуратно выбить внутрь и высверлить шляпки.

Динамики диаметром в 16 см крепятся на 3 самореза. Обязательно применять проставку. Регулировка отдельно не требуется, но зазор между акустикой и корпусом должен быть примерно сантиметр.

Монтаж аудиосистемы в задние двери

Установка колонок в задние двери Лады Веста проводится по аналогичному алгоритму. Отверстие под динамик по размеру такое же, как и в передних дверях. При монтаже обшивки алгоритм такой:

  1. Снять ручку стеклоподъемника, если он имеет механический привод.
  2. Снять накладку дверной ручки, чтобы получить доступ к двум винтам.
  3. Открутить винты, отщелкнуть пистоны и снять дверную карту.

В первую очередь необходимо снять весь изоляционный материал с посадочных мест, где будут расположены динамики. При замене штатных динамиков необходимо отключить «массу», снять накладку и дефлекторы. Акустическую систему аккуратно потянуть на себя и отсоединить все провода.

При установке динамиков размером 16 см и меньше достаточно проставок из дерева и металл резать не придется.

Сборка всего оборудования после установки производится в обратной последовательности. Надежно закрепляется обшивка и процесс считается законченным.

Для автомобиля Лада Веста не во всех комплектациях имеется штатная акустика. Но аудиоподготовка есть везде. Поэтому легко установить динамики своими руками как на передние, так и на задние двери по желанию владельца. Чтобы звук был качественный, следует не забывать про проставку и следить, чтобы динамик комфортно встал в глубину двери, где предусмотрено для него посадочное место. Размер лучше подбирать не больше 16 см в диаметре, тогда не будет проблем при установке.
