Передняя подвеска автомобиля ВАЗ 2106 устройство особенности конструкции

Устройство передней подвески ВАЗ 2106

I.ВВЕДЕНИЕ

Перспективы развития автомобилестроения.

АвтоВАЗ является крупнейшим производителем легковых автомобилей в России и Восточной Европе. Именно поэтому развитие АвтоВАЗа волнует многих автовладельцев.

В настоящее время АвтоВАЗ производит автомобили под собственной торговой маркой Lada, а также автомобили марки Nissan, готовится производство автомобилей Renault.

Перспективы развития АвтоВАЗа следущие:

1. Создать привлекательный бренд.

2. Улучшить качество.

3. Обновить модельный ряд.

4. Выйти на новые рынки.

АвтоВАЗ планирует выпустить новую модель экономкласса наплатформе Kalina, а также ряд новых моделей на платформе BO, автомобили классов B и C.

ВАЗ-2106 — легковой заднеприводный автомобиль с вдоль расположеным силовым агрегатом, предназначенный для эксплуатации на дорогах с твердым покрытием.

Кузов — цельнометаллический, несущий, четырехдверный, типа седан. Для перевозки крупногабаритных и длинномерных грузов заднее сиденье можно сложить, увеличив тем самым объем багажника.

Двигатели — четырехцилиндровые, карбюраторные или с различными системами впрыска топлива, рабочим объемом 1,5 л. Возможна комплектация автомобиля противотуманными фарами, передними сиденьями с электрообогревом, электрическими стеклоподъемниками, бортовым компьютером, каталитическим нейтрализатором отработавших газов в системе выпуска, электроприводом наружных зеркал заднего вида, электронной противоугонной системой, кондиционером, антиблокировочной системой тормозов, подушкой безопасности, люком крыши.

Актуальность темы экзаменационной работы связана с тем, что в настоящее время все большее внимание отводится таким автомобилям отечественного производства, как автомобили семейства ВАЗ-2106, которые пользуются широким спросом у покупателей.

Цель экзаменационной работы заключается в раскрытии сущности передней подвески, ее техническое обслуживание и ремонт. Для достижения поставленной цели необходимо решить следующие задачи:

1. Раскрыть технические характеристики автомобиля ВАЗ 2106;

2. Представить технические особенности системы охлаждения;

3. Рассмотреть техническое обслуживание и ремонт системы охлаждения.

П. ОСНОВНАЯ ЧАСТЬ

2-1. Описание конструкции передней подвески.

Назначение

Подвеска- служит для смягчения и поглощения толчков и ударов, возникающих при движении автомобиля по неровной дороге.

Устройство передней подвески ВАЗ 2106

Передняя подвеска на автомобиле ваз 2106 , независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, телескопическими амортизаторами и стабилизатором поперечной устойчивости. Верхний и нижний рычаги передней подвески соединены с поворотным кулаком шаровыми шарнирами. Верхний шаровой шарнир прикреплен тремя болтами к верхнему рычагу подвески. В корпусе шарнира расположен подшипник , основа которого — смола, а поверхность трения — тефлоновая ткань, плотно облегающая сферическую поверхность пальца. Детали шарнира защищены от загрязнения армированным чехлом. Конусная часть пальца закреплена в коническом отверстии поворотного кулака самоконтрящейся гайкой. Нижний шаровой шарнир соединен с поворотным кулаком и рычагом подвески так же, как и верхний шарнир. В корпусе 46 шарнира расположен палец с полусферической головкой. На стержень пальца надет металлокерамический подшипник с полусферической поверхностью. В нижнюю часть корпуса вставлен с натягом вкладыш , изготовленный из маслостойкой резины. На поверхность вкладыша, контактирующую с полусферой пальца , нанесен пластмассовый слой (смесь нейлона с сульфидом молибдена).

Верхний рычаг подвески соединен осью со стойкой передка кузова, а нижний рычаг через ось прикреплен болтами к поперечине подвески, которая, в свою очередь, прикреплена кронштейнами к лонжеронам. Между осью нижнего рычага и поперечиной установлены дистанционные и регулировочные шайбы. Изменением количества шайб регулируют продольный угол наклона оси поворота и угол развала передних колес. Оба рычага подвески соединены с осями через резинометаллические шарниры, обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю металлическую втулки. Между шарниром и гайкой установлена упорная шайба.
Пружина своим верхним концом упирается через опорную чашку с резиновой прокладкой в гнездо стойки передка кузова. Нижний конец пружины опирается на опорную чашку нижнего рычага. По длине под нагрузкой 435 кгс пружины передней подвески сортируют на группы А и Б. Пружины группы Амаркируют желтой краской на внешней стороне витков, а пружины группы Б — зеленой.

Ход переднего колеса вверх ограничивается упором верхнего рычага в резиновый буфер, установленный в кронштейне . Боковой крен кузова при повороте автомобиля уменьшается стабилизатором поперечной устойчивости, выполненным в виде штанги из пружинной стали. Концы штанги прикреплены к кронштейнам нижних рычагов подвески обоймами через резиновые подушки. Сама штанга прикреплена к лонжеронам двумя кронштейнами , в отверстиях которых расположены резиновые втулки. К нижним рычагам подвески прикреплены амортизаторы. Шток амортизатора пропущен через отверстие опорного стакана и закреплен гайкой. Между кожухом амортизатора и стаканом, а также между опорной шайбой и стаканом установлены резиновые подушки. К нижнему рычагу амортизатор прикреплен кронштейном.

Рис.1.Передняя подвеска автомобиля ВАЗ 2106:

1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба; 27 — регулировочные шайбы; 28 — дистанционная шайба; 29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — кронштейн крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель поворота передних колес

2-2. Техническое обслуживание передней подвески ваз 2106

1. Виды и сроки технического обслуживания передней подвески.

Техническим обслуживанием является комплекс операций по: поддержанию подвижного состава в работоспособном состоянии и надлежащем виде; обеспечению надежности, экономичности работы, безопасности движения, защите окружающей среды; уменьшению интенсивности ухудшения параметров технического состояния, отказов и неисправностей, а также выявлению их с целью своевременного устранения. Техническое обслуживание является профилактическим мероприятием, проводимым принудительно в плановом порядке.

Техническое обслуживание (ТО) автомобилей в соответствии с действующей системой подразделяется на следующие виды:

— ежедневное техническое обслуживание (ЕО);

— первое техническое обслуживание (ТО-1);

— второе техническое обслуживание (ТО-2);

— обслуживание по талонам сервисной книжки автомобиля.

Ежедневное техническое обслуживание включает уборку и мойку автомобиля, контроль технического состояния систем и механизмов, от которых зависит безопасность движения (рулевого управления, тормозных систем, приборов освещения и сигнализации), заправку топливом, контроль уровня масла и охлаждающей жидкости в двигателе, а также уровня тормозной жидкости в бачках рабочей тормозной системы и гидропривода сцепления. Конкретно по системе охлаждения выполняют следующие операции: проверяют осмотром герметичность системы охлаждения; уровень жидкости, и при необходимости доливают охлаждающую жидкость.

Первое техническое обслуживание дополнительно к работам ЕО включает контрольно-диагностические, крепежные, смазочные и регулировочные работы с целью предупреждения случайных отказов до очередного технического обслуживания, экономии топлива и других эксплуатационных материалов, а также уменьшения загрязнения окружающей среды. Конкретно по системе охлаждения выполняют следующие операции: следует проверить и при необходимости отрегулировать натяжение приводного ремня насоса охлаждающей жидкости.

Второе техническое обслуживание дополнительно к работам ТО-1 включает контрольно-диагностические и регулировочные работы, связанные с частичной разборкой составных частей автомобиля, их снятием и проверкой на специальном оборудовании. Конкретно по системе охлаждения выполняют следующие операции: необходимо проверить и, если надо, закрепить вентилятор, радиатор, его облицовку; смазать подшипники насоса охлаждающей жидкости.

Сезонное обслуживание проводят с очередным ТО-2. Во время сезонного техобслуживания выполняют операции ежедневного обслуживания, первого и второго техобслуживания, а также проверяют осмотром герметичность систем охлаждения и отопления; промывают систему охлаждения.

Описание конструкции передней подвески

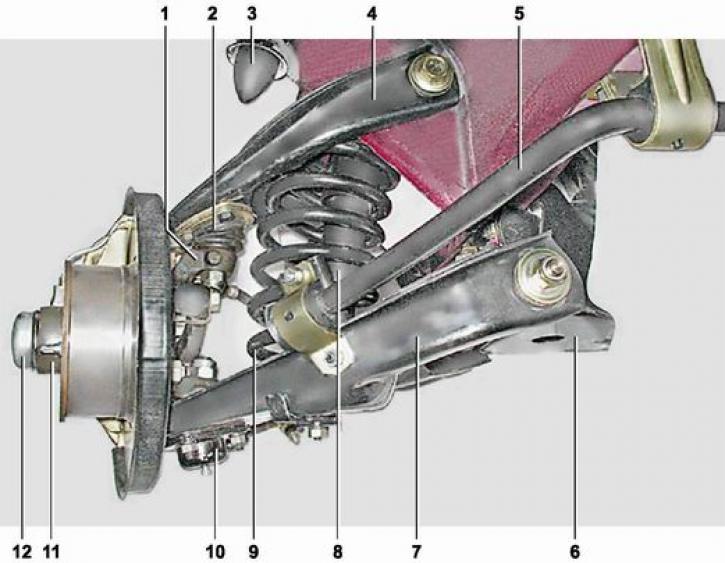

Детали передней подвески: 1 — поворотный кулак (2101-3001014/15); 2 — верхняя шаровая опора (2101-2904192-01); 3 — буфер хода сжатия (2101-2904230); 4 — верхний рычаг (2101-2904100/01); 5 — стабилизатор поперечной устойчивости (2101-2906010); 6 — поперечина передней подвески (2101-2904200); 7 — нижний рычаг (2101-2904020-01/21-01); 8 — амортизатор (2101-2905402-05); 9 — пружина (2101-2902712); 10 — нижняя шаровая опора (2101-2904082); 11 — ступица с подшипниками (2101-3103002); 12 — колпак ступицы (2101-3101065)

Читать еще:  Заперли на парковке

Передняя подвеска — независимая на двойных поперечных рычагах.

Переднее колесо соединено четырьмя болтами со ступицей, установленной на двух роликовых конических подшипниках. Подшипники установлены в ступице и зафиксированы гайкой. Гайка крепления ступицы правого колеса имеет левую резьбу и маркировку в виде трех точек.

Поворотный кулак с помощью двух сферических шарниров (шаровых опор) связан с нижним и верхним рычагами подвески. Оба рычага штампованные из листовой стали, верхний рычаг шарнирно крепится к кузову, а нижний — к поперечине передней подвески — сварному силовому элементу, прикрепленному к лонжеронам кузова болтами. Шарниры обоих рычагов — резинометаллические (сайлент-блоки), не требующие смазки. Шаровые опоры снабжены пластмассовыми вкладышами и заполнены смазкой.

Упругим элементом подвески служит цилиндрическая пружина, проходящая сквозь вильчатый верхний рычаг. Своим нижним концом она опирается на чашку, приваренную к нижнему рычагу. Верхний конец пружины через изолирующую резиновую прокладку упирается в чашку кузова. Над верхним рычагом на кузове установлен резиновый буфер хода сжатия, в него при максимальных ходах подвески упирается верхний рычаг.

Колебания подвески гасятся гидравлическим телескопическим двухтрубным амортизатором, размещенным внутри пружины. Своим нижним концом (резервуаром) он через резинометаллический шарнир прикреплен к нижнему рычагу. Верхний конец (шток) с помощью двух резиновых подушек соединен с опорным стаканом амортизатора, приваренным к кузову. На штоке внутри резервуара амортизатора находится резиновая втулка — буфер отбоя подвески.

Для уменьшения крена автомобиля при повороте нижние рычаги связаны между собой стабилизатором поперечной устойчивости — изогнутым упругим стальным стержнем, прикрепленным к нижним рычагам и кузову через резиновые подушки.

Угол развала передних колес регулируется изменением числа регулировочных шайб, размещенных между осью нижнего рычага и поперечиной. Схождение колес регулируется путем изменения длины боковых рулевых тяг.

Обслуживание передней подвески сводится к контролю состояния ее деталей, регулировке и замене смазки подшипников ступиц колес, а также контролю и регулировке углов установки колес.

Передняя и задняя подвеска ВАЗ 2106: неисправности, ремонт и модернизация

На подвеску автомобиля возлагаются высокие нагрузки, которые отрабатываются и поглощаются её элементами. С учётом качества дорожного покрытия, ремонтом системы амортизации ВАЗ 2106 иногда приходится заниматься. В особенности внимание подвеске нужно уделять в весенний период, поскольку после зимы появляется много выбоин, а с неисправной системой ездить не очень комфортно, да и небезопасно.

Поперечина

  • Рычаги
  • Амортизаторы

    Таблица: параметры амортизаторов «шестёрки»

  • Пружины
  • Стабилизатор
  • Шаровая опора
  • Задняя подвеска

      Задняя балка
  • Амортизаторы и пружины
  • Реактивные тяги
  • Неисправности подвески

      Стуки

    Видео: причины стуков в начале движения

  • Увод машины в сторону
  • Посторонние звуки при поворотах
  • Ремонт подвески

    Замена верхних сайлентблоков

  • Замена нижних сайлентблоков
  • Замена амортизаторов
  • Замена втулок стабилизатора
  • Видео: замена втулок поперечного стабилизатора на «классике»
  • Задняя подвеска

      Замена демпферов
  • Замена пружин
  • Видео: замена пружин задней подвески «Жигулей»
  • Замена штанг
  • Модернизация подвески ВАЗ 2106
      Усиленные пружины
  • Пневмоподвеска

    Видео: установка пневмоподвески на классические «Жигули»
    Электромагнитная подвеска

    Подвеска ВАЗ 2106

    Любой автомобиль, в том числе и ВАЗ 2106, оснащается подвеской, посредством которой обеспечивается крепление колёс, комфорт и безопасность передвижения. Такая конструкция устанавливается в передней и задней части автомобиля и состоит из ряда элементов. Суть её работы заключается в уменьшении силы удара при наезде на препятствие, которая передаётся на кузов, увеличивая плавность хода. Но помимо смягчения удара ещё требуется погасить колебания, создаваемые упругими элементами. Кроме этого, подвеска передаёт усилие от колёс на кузов транспортного средства и противодействует кренам, которые возникают на поворотах. Для проведения ремонта передней и задней системы амортизации нужно более детально рассмотреть её конструктивные особенности, а также узнать, как выявить и устранить неисправности.

    История создания

    Идея создания радиоуправляемой автомодели возникла давно. Но воплощению этой идеи в пластике и металле всё время мешали какие-то объективные причины. Во-первых, полное отсутствие опыта проектирования и постройки такой модели (моё хобби-авиамоделизм, и устройство и работу некоторых узлов автомоделей, типы применяемых материалов, двигателей, аккумуляторов, подбор редуктора и т. д. я представлял весьма туманно). Во-вторых, полное отсутствие литературы по этой тематике. В-третьих, отсутствие комплектующих (двигателей, шестерен, подшипников малого диаметра и т. д.). К удивлению, последняя проблема разрешилась быстро и просто. Я работаю на вычислительном центре, и ребята, знающие о моём увлечении моделизмом, как-то отдали мне несколько списанных печатающих механизмов от принтеров и накопителей на магнитных лентах. Из всех этих «железок» мне удалось подобрать несколько пар шестерен с разным передаточным числом, несколько валов из качественной стали для осей и маленькие подшипники. С литературой тоже было довольно просто: я пересмотрел все журналы «Моделист-конструктор» у себя и в библиотеке, и нашёл несколько интересных для меня статей. Для начала было решено построить самую простую модель (без дифференциала, без амортизации, без подшипников, двигатель — от механизма блокирования замка автомобильной двери, питание — 8-10 аккумуляторов СЦ-0,55 А/ч).

    После более близкого знакомства с каталогом и моделями фирмы TAMIYA я убедился, что сделал не модель, а игрушку. Захотелось построить что-то более серьёзное, пришлось опять разрабатывать чертежи. Из-за довольно-таки высокой сложности узлов фирменных моделей (практически все детали литые и сложной конфигурации), трансмиссии, содержащей много деталей, малой прочности и износостойкости механизмов (прошу учесть, что это моё субъективное мнение) проектировать полноприводное и переднеприводное шасси я даже не пытался. Прототипом послужило шасси от модели Формула-1; модель изначально задумывалась для асфальта. Материалы — листовой стеклотекстолит, сталь, дюралюминий, капролактам, микропористая резина. Дифференциал сделал по описанию в «Моделисте-конструкторе», передняя подвеска — аналогично фирменной, но из стеклотекстолита, регулятор — самодельный, механический. В ходе эксплуатации возникли некоторые нюансы, которые меня не устраивали. Во-первых, полная незащищённость колёс от ударов соперников. Пришлось несколько раз менять рычаги передней подвески и пару раз ось заднего моста. Во-вторых, очень плотная компоновка механизмов под кузовом малого объёма, и, как следствие, затруднённое обслуживание и чистка узлов. В-третьих, был неудачно выбран материал для деталей дифференциала, и его работа меня не устраивала.

    С учётом вышеперечисленного, а так же накопленного опыта создания и эксплуатации подобных моделей был разработан несколько иной вариант шасси. Изменения коснулись главным образом типа шасси (для закрытого кузова), компоновки узлов, некоторых деталей дифференциала, узла защиты рулевой машинки. Мне довольно затруднительно дать объективную оценку своему «произведению», но шасси меня устраивает. По сравнению с моделями TAMIYA шасси более скоростное (правда, сравнение производилось визуально, сравнивались переднеприводное, полноприводное и моё шасси; модели были стандартного исполнения, без дополнительных опций). Детали и механизмы более простые, чем фирменные, в случае поломки легко восстанавливаемые или ремонтируемые.

    К сожалению, у меня не было возможности поработать с фирменными комплектующими (колёсами, деталями дифференциала и т.д.). Но я думаю, что, изменив размеры и конфигурацию некоторых деталей передней подвески и заднего моста, вполне можно применить стандартные колёса, дифференциал, амортизаторы и т.д., выпускаемые фирмами. Кроме того, изменяя размер некоторых деталей, вполне можно изменить базу и колею шасси, то есть сделать шасси под любой кузов закрытого типа. Ну и, наконец, шасси обошлось мне не в 200$ плюс примерно столько же на тюнинг (может, где-то цены и пониже, но у нас такие).

    В настоящем материале я ни в коем случае не хочу принизить заслуги и достижения фирм-производителей модельной продукции, обидеть людей, которые имеют возможность покупать дорогие модели и комплектующие к ним или претендовать на новизну идей. Практически все материалы были опубликованы в журнале «Моделист-конструктор», правда, я применял иногда другие материалы, что-то изменял и дорабатывал с учётом тех деталей, которые у меня были. В общем, что у меня получилось, то и предлагаю Вашему вниманию.

    Передняя подвеска

    На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.


    Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

    Читать еще:  Суммарный люфт в рулевом управлении

    Больше об устройстве переднего и заднего амортизатора ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/amortizatory-na-vaz-2106.html

    Поперечина

    Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.


    Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

    Рычаги

    Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.


    Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

    Амортизаторы

    Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.


    Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

    Передняя и задняя подвеска ВАЗ 2106: неисправности, ремонт и модернизация

    На подвеску автомобиля возлагаются высокие нагрузки, которые отрабатываются и поглощаются её элементами. С учётом качества дорожного покрытия, ремонтом системы амортизации ВАЗ 2106 иногда приходится заниматься. В особенности внимание подвеске нужно уделять в весенний период, поскольку после зимы появляется много выбоин, а с неисправной системой ездить не очень комфортно, да и небезопасно.

    Подвеска ВАЗ 2106

    Любой автомобиль, в том числе и ВАЗ 2106, оснащается подвеской, посредством которой обеспечивается крепление колёс, комфорт и безопасность передвижения. Такая конструкция устанавливается в передней и задней части автомобиля и состоит из ряда элементов. Суть её работы заключается в уменьшении силы удара при наезде на препятствие, которая передаётся на кузов, увеличивая плавность хода. Но помимо смягчения удара ещё требуется погасить колебания, создаваемые упругими элементами. Кроме этого, подвеска передаёт усилие от колёс на кузов транспортного средства и противодействует кренам, которые возникают на поворотах. Для проведения ремонта передней и задней системы амортизации нужно более детально рассмотреть её конструктивные особенности, а также узнать, как выявить и устранить неисправности.

    Передняя подвеска

    На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

    Поперечина

    Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

    Рычаги

    Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

    Амортизаторы

    Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

    Рубрика: Подвеска ВАЗ

    Автор: Пользователь · Published 10.04.2018

    Передняя подвеска ВАЗ-2106: устройство, особенности

    Передняя подвеска ВАЗ-2106 — двухрычажной конструкции. Так как автомобиль с задним приводом, то намного эффективнее на нём работает не классическая McPherson, а двухрычажная. У подвески типа «МакФерсон» имеется множество недостатков, они перевешивают, причём существенно, все плюсы системы. Среди основных плюсов — стоимость изготовления намного ниже. Но у двухрычажных подвесок имеется огромное преимущество: они намного лучше работают при поездках по неровным дорогам. Конструкция передней подвески Рис. Детали передней подвески: 1 — поворотный кулак (2101-3001014/15); 2 — верхняя шаровая опора (2101-2904192-01); 3 — буфер хода сжатия (2101-2904230); 4 — верхний рычаг (2101-2904100/01); 5 — стабилизатор поперечной устойчивости (2101-2906010); 6 — поперечина.

    Автор: Пользователь · Published 10.04.2018 · Last modified 29.08.2018

    Спортивная подвеска для ВАЗ

    Если вы решили заняться комплексным тюнингом вашего автомобиля ВАЗ, то непременно придет время, когда вам будет необходима доработка подвески. Спортивную подвеску на ВАЗ придется устанавливать для повышения вашей же комфортабельности, а также устойчивости и безопасности. Рассмотрим подробнее, что дает спортивная подвеска. Первым делом, нужно позаботиться о безопасности. Спортивная подвеска ВАЗ Представьте себе ситуацию, вы зарядили турбину в свое авто, разогнали его до невиданной заводскому мотору скорости в 160км/час и вас начинает сильно трясти, ведь стандартная подвеска не способна обеспечить стабильное положение кузова, просто она не рассчитана на такую скорость. Я не буду говорить даже о ее исправности, понятно, что имею.

    Автор: Пользователь · Published 10.04.2018

    Ходовая часть ВАЗ. Передняя и задняя подвеска

    Каждый с удовольствием прокатится на сиденье автомобиля. С ветерком, на мягком сиденье. Без тряски и подскакиваний. Стоп. А что обеспечивает такой ровный ход машины? Это работа автомобильной подвески. Даже у ВАЗов их несколько видов, которые стоит рассмотреть. Передняя подвеска ВАЗ 2107 На любой марке автомобиля подвеска передних колёс отличается большей сложностью, чем задняя система амортизации. Это связано с тем, что передние колёса являются управляющими, и в отличие от строго направленных задних – имеют свободу курсового перемещения. В общем, передняя подвеска ходовой ВАЗ 2107 довольно мощная. Она выполнена так для возможности движения по дорогам, не имеющим асфальтированного покрытия. Ведь эта машина.

    Автор: Пользователь · Published 10.04.2018

    Подвеска ВАЗ-2107

    Передняя подвеска ВАЗ 2107, как самый нагруженный элемент, принимает на себя большую часть механической нагрузки при движении. Поэтому владельцы «семерки» уделяют ей особое внимание как при ремонте, так и при тюнинге авто. Устройство подвески ВАЗ 2107 «Семерка», как и предшественники, имеет двухрычажную подвеску с независимыми рычагами. Верхние рычаги крепятся к стойке брызговика, нижние – к поперечине, удерживающей передние лонжероны. Для свободного вращения рычагов на оси используются сайлент-блоки (резинометаллические втулки), благодаря которым рычаг сохраняет подвижность, но не «люфтит» на оси и не стучит. Крепление ступицы колеса выполнено на шаровых шарнирах, которые позволяют ей свободно вращаться вдоль вертикальной оси. Плавный ход при.

    Автор: Пользователь · Published 10.04.2018

    Обзор передней подвески ВАЗ-2112 и какие детали в нее входят

    Легковые автомобили «Десятого семейства» выпускались заводом ВАЗ в начале 2000-х. К ним относятся и хэтчбеки «Лада-112», конструкцию которых считают самой удачной. На ВАЗ-2112 передняя подвеска устроена так же, как на универсалах или седанах. И устроена она сложнее, чем на всех автомобилях семейства Логан. Причина – в отсутствии треугольных рычагов. Зато в подвеске ВАЗ-2110 (2112) можно настраивать буквально всё, а у Логана мы настраиваем только схождение.Иногда узел подвески тюнингуют. Но то, что показано на видео, лучше не повторять. Смотрим… Передняя подвеска — весь узел в сборе На фото показано, как выглядит подвеска правого диска. Легко распознать телескопическую стойку 6, а также.

    Автор: Пользователь · Published 10.04.2018

    Передняя подвеска ВАЗ-2110. Руководство по ремонту и замене

    В статье содержится информация о том, из каких элементов состоит подвеска ВАЗ 2110. Передняя, в частности, построена по типу «Макферсон». Такой тип подвески используется в большинстве переднеприводных бюджетных автомобилей. У нее имеются как преимущества, так и недостатки. Обо всем этом будет рассказано в данной статье. Также вы узнаете про основные элементы, из которых состоит конструкция передней подвески «десятки» и всех остальных переднеприводных автомобилей ВАЗ. Преимущества подвески «Макферсон» Среди преимуществ можно выделить простоту и достаточную надежность. Стойка выполняет функции как амортизатора, так и поворотного механизма. Обратите внимание на то, что сбоку к амортизационной стойке приварен поворотный кулак. К нему производится крепление.

    Читать еще:  Устройство и виды гидрораспределителей

    Передняя подвеска ВАЗ-2106: устройство, особенности

    Передняя подвеска ВАЗ-2106 — двухрычажной конструкции. Так как автомобиль с задним приводом, то намного эффективнее на нём работает не классическая McPherson, а двухрычажная. У подвески типа «МакФерсон» имеется множество недостатков, они перевешивают, причём существенно, все плюсы системы. Среди основных плюсов — стоимость изготовления намного ниже. Но у двухрычажных подвесок имеется огромное преимущество: они намного лучше работают при поездках по неровным дорогам.

    Конструкция передней подвески

    Передняя подвеска ВАЗ-2106, схема которой приведена на рисунке, полностью независима. Основа конструкции — два рычага, расположенных поперечно. Крепление передних колес произведено при помощи болтового соединения к ступицам. Внутри ступицы находится конический подшипник, который запрессовывается и фиксируется при помощи гайки. Обратите внимание на то, что с правой стороны устанавливается гайка с обратной резьбой. Если вы сомневаетесь, ту ли гайку устанавливаете, взгляните на грани. На одной из них должно быть нанесено три точки.

    Шаровые шарниры

    Поворотный кулак, к которому крепится наконечник рулевой тяги, необходим для вращения колес. При помощи рулевых тяг колёса механически соединяются с редуктором. Крепится поворотный кулак внизу и вверху с помощью шаровых опор. Причём конструкции у них различные. Стаканы обеих шаровых закреплены на рычагах подвески.

    Пальцы шарниров установлены в отверстиях поворотного кулака. Рычаги закреплены на кузове с помощью резинометаллических втулок, которые называются сайлентблоками. Именно с их помощью перемещаются относительно кузова рычаги передней подвески ВАЗ-2106. Цена нижнего составляет 700-1000 руб, верхнего — не более 800 руб. Шаровые опоры имеют стоимость 350-500 руб. за штуку.

    Проверка подвески

    Обязательно нужно проводить диагностику подвески автомобиля, для этого установите его на подъемнике или в смотровой яме. В таком положении намного лучше просматриваются все элементы подвески. Очень часто рычаги передней подвески ВАЗ-2106 выходят из строя.

    Несмотря на то что конструкция у них очень надежная, могут появляться трещины, которые приведут к разрушению передней подвески. Процедуры, которые необходимо проводить на автомобиле, следующие:

    1. Корректировка развала и схождения колес проводится каждые 10000 км пробега.
    2. С аналогичным интервалом нужно проверять состояние покрышек автомобиля.
    3. Через каждые 20000 км пробега необходимо проверять люфт передних колес и при необходимости производить затяжку гаек на ступичных подшипниках.
    4. Обязательно каждые 20000 км проверяется затяжка всех резьбовых соединений.
    5. Сайлентблоки, подушки стабилизаторов, шаровые опоры необходимо также осматривать каждые 10-20 тыс. км пробега.

    Наиболее уязвимое место всей подвески — это шаровые опоры. Они практически вечные, если только эксплуатировать их в нормальных условиях. Другими словами, они не должны испытывать сильные нагрузки. А главное — состояние пыльников обязательно должно быть идеальным. Следите за тем, чтобы при работе шарниров внутрь не попадала грязь. Желательно при малейшем повреждении пыльников заменять их.

    Проверка сайлентблоков

    Если на автомобиле изношены сайлентблоки, то выставить нормальные углы схождения и развала колес не получится. Поэтому нужно отремонтировать переднюю подвеску ВАЗ-2106, цена комплекта сайлентблоков — около 700 руб. При разрушении резиновой части смещается рычаг. В том случае, если имеется даже маленькое повреждение, желательно сразу же установить новые сайлентблоки. Причём нужно менять сразу все, в этом случае работа подвески станет намного лучше и эффективнее. И относительно кузова рычаги будут нормально перемещаться.

    Прежде чем начать работу, нужно установить автомобиль на ровную площадку, задние колеса зафиксировать при помощи противооткатных башмаков. Сторону автомобиля, на которой производится диагностика, необходимо приподнять при помощи домкрата и снять колесо. Намного лучше, если все эти работы производить на смотровой яме или эстакаде.

    Вам потребуется измерить, на какое расстояние смещаются внутренние и наружные шайбы. Наружные должны смещаться максимум на 3-7,5 мм для нижнего рычага и 1,5-5 мм для верхнего. Смещение внутренних шайб не должно превышать 2,5 мм на обоих рычагах. Вполне возможно, что окажется чересчур большим радиальное смещение сайлентблоков в рычагах. В этом случае поможет только установка новых элементов.

    Диагностика верхней шаровой опоры

    Для проведения работы вам необходимо воспользоваться подмогой. Усадите помощника в салон автомобиля, за водительское кресло, чтобы он выжал тормоз. Только в таком случае вы исключите возможность того, что при диагностике сможете чувствовать смещение подшипника ступицы.

    Резкими движениями необходимо покачать переднее колесо. Если вдруг в шаровой опоре имеется хотя бы малейший люфт, вы его обязательно почувствуете. При совершении толчков назад и вперёд колесо свободно переместится. Возможно, что появится скрип, хруст, доносящийся из верхней шаровой.

    Диагностика нижней шаровой опоры

    На нижнем рычаге передней подвески ВАЗ-2106 находится шаровая опора, которая закреплена при помощи трех болтовых соединений. Проверить состояние нижней шаровой опоры намного проще, нежели верхней. Для работы вам необходимо наличие штангенциркуля. Но если его нет, то подойдет спичка, тонкая иголка, жесткая проволока и линейка. Обратите внимание на нижнюю часть шарнира, в нём есть небольшая заглушка.

    Ее можно выкрутить при помощи ключа или плоскогубцев. В отверстие нужно установить штангенциркуль. Расстояние от края корпуса шаровой опоры до стального пальца не должно превышать 11,8 мм. А если вы проводите замер при помощи той же самой спички, то нужно установить ее в отверстие, наметить расположение края кромки и произвести замер простой линейкой. В том случае, если неисправны только нижние шаровые опоры на автомобиле, лучшим вариантом ремонта окажется замена этих шарниров по кругу.

    Как проверить амортизаторы?

    Если имеется поломка амортизаторов, то это ощущается при езде. Все неровности дорожного покрытия гасятся очень слабо, в результате чего подвеска работает неправильно. Автомобиль после попадания в яму или при наезде на кочку начинает очень долго качаться. Амортизатор закреплен к кузову автомобиля и к нижнему рычагу подвески. Если он неисправен, то нижний рычаг не будет встречать сопротивления и начнёт двигаться свободно. Ещё один признак того, что амортизатор пришел в негодность, — появление течи на его корпусе.

    При повреждении сальников масло выходит наружу. Работа амортизационной стойки при этом нарушается. Чтобы оценить состояние амортизаторов, необходимо резко надавить на сторону кузова автомобиля, чтобы максимально приблизить его к земле. Затем резко отпустить. При полностью исправных амортизаторах кузов совершит не более одного движения вверх. В противном случае потребуется частичный ремонт или замена передней подвески ВАЗ-2106.

    Как провести замену амортизаторов и пружин?

    В том случае, если вышел из строя один амортизатор, обязательно нужно производить замену парами. Если пришел в негодность амортизатор на левой передней стороне, то правый меняется вместе с ним. Только в таком случае будет обеспечена нормальная работа всей подвески. Аналогичные требования и к пружинам.

    В том случае, если у этих элементов подвески будет неравномерный износ, автомобиль может стать попросту неуправляемым во время прохождения поворотов. При замене передних амортизаторов можно использовать небольшую ямку, а лучше всё делать на подъемнике или эстакаде. Последовательность действий:

    1. Выкручиваете при помощи ключа на 17 в подкапотном пространстве гайку, которой закреплен шток амортизатора.
    2. Снимаете все резиновые подушки, закрепленные на штоке.
    3. Надавите на шток амортизатора, чтобы он вошел внутрь корпуса до максимума.
    4. Выкручиваете с нижнего рычага две гайки, которыми крепится корпус амортизатора.
    5. Вытаскиваете весь амортизатор вниз.

    Если работа происходит на ровной поверхности, то можно выкопать под нижним рычагом небольшую яму, достаточно 15-20 см. Главное, чтобы амортизатор можно было вынуть. А можно передним колесом наехать на небольшую возвышенность, например, несколько брусков из дерева.

    Как отрегулировать передние подшипники?

    Очень часто ломаются передние подшипники на передней подвеске автомобиля. Желательно проводить их осмотр каждые 10000 км пробега. Проведение диагностики и настройки выглядит следующим образом:

    1. Вывешиваете при помощи домкрата колесо.
    2. Снимаете пылезащитный колпачок.

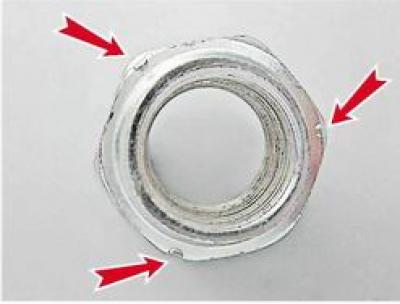

    3. Расконтриваете на ступице гайку.
    4. С помощью ключа на 27 необходимо закрутить или выкрутить гайку.

    Обратите внимание на то, что при затяжке нельзя прикладывать большие усилия. Как только вы затянули до упора ступичную гайку, необходимо ее отвернуть на 60 градусов назад и зафиксировать, сбив молотком край гайки. Подшипники имеют конусную форму, поэтому при превышении допустимого момента затяжки происходит их разрушение. Но они могут без труда выдерживать большие нагрузки, так как ролики и обойма имеют очень большую площадь соприкосновения.
