Как промыть форсунки инжектора своими руками
Эффективные способы вернуть двигателю былую мощь, снизить расход топлива и токсичность выхлопа.
Как устроены и работают форсунки
YouTube-канал «Михаил Нестеров»
Внутри корпуса топливной форсунки находится электромагнитный игольчатый клапан. В закрытом состоянии он удерживается возвратной пружиной. При подаче импульсов от электронного блока управления (ЭБУ) на обмотку возбуждения клапан открывается. В этот момент топливо распыляется и, смешиваясь с воздухом, сжигается в камере сгорания.
От качества распыления бензина зависит правильность пропорций топливовоздушной смеси и её воспламенение. При нормальной работе форсунок топливо дробится на мельчайшие частицы, легко смешивается с воздухом и горит.
Почему забиваются форсунки
Примеси в топливе, короткие поездки и сложные условия эксплуатации приводят к тому, что на игле и внутренних поверхностях форсунки образовываются углеродистые отложения. Этот налёт забивает каналы. Электромагнитный клапан открывается на длительное время и в камеру сгорания попадает больше бензина, чем нужно.
Всё это приводит к переобогащению топливной смеси, ухудшению воспламенения и пропускам зажигания. Несгоревший бензин попадает в выхлопную систему и догорает уже внутри катализатора, который забивается и оплавляется при высоких температурах. Вместе с этим снижается мощность двигателя, появляется детонация, а также растёт расход топлива и токсичность выхлопа.
Как понять, что нужно промыть форсунки
Производители авто рекомендуют делать очистку каждые 30 тысяч километров. О неполадках в работе форсунок подскажут соответствующие ошибки на бортовом компьютере. То же самое покажет диагностика топливной аппаратуры в автосервисе.
Но с большой вероятностью промывка нужна вне зависимости от пробега, если хотя бы три симптома из списка проявляются в вашей машине:
- плохой запуск (особенно зимой);
- нестабильная работа на холостых оборотах;
- снижение мощности двигателя;
- медленный разгон;
- провалы при нажатии на педаль газа;
- повышенный расход топлива.
Как промыть форсунки своими руками
Способ 1: присадка в топливо
Самый простой и относительно мягкий метод очистки с помощью специальных присадок. Больше подходит для профилактики образования отложений внутри всех элементов топливной системы — от бензобака и до форсунок.
Недостаток таких присадок в том, что на авто с большим пробегом они поднимают всю грязь из бензобака и трубопроводов. В итоге забиваются фильтры и сами форсунки, что приводит к ещё более плачевным последствиям.
Вам понадобится
- Топливная присадка-очиститель инжектора.
Как делать
- Залейте средство в бак непосредственно перед заправкой согласно пропорциям в прилагаемой инструкции.
- Эксплуатируйте автомобиль в обычном режиме.
- Для лучшего эффекта очистки желательно не стоять в городских пробках, а проехаться по трассе.
Способ 2: промывка форсунок на двигателе
Этот метод очистки сложнее, но и эффективнее. Он не только отмывает форсунки, но и дополнительно раскоксовывает поршневые кольца, а также повышает компрессию. Промывка осуществляется на запущенном двигателе, который работает на моющем препарате вместо бензина.
Главный минус — качество промывки нельзя проконтролировать. Из других недостатков можно выделить попадание агрессивных веществ в выпускной тракт и потенциальный вред катализатору. После использования некоторых средств требуется замена свечей зажигания.
Вам понадобится
- Средство для очистки инжектора;
- топливный фильтр;
- двухлитровая пластиковая бутылка;
- проволока;
- 1 м топливного шланга диаметром 10–12 мм;
- 3 хомута диаметром 9–14 мм;
- 2 ниппеля от бескамерной шины;
- болт М12;
- шуруповёрт или дрель;
- сверло диаметром 12½ мм;
- компрессор для шин;
- свечи зажигания (если их замена рекомендуется в инструкции к промывке).
Как делать
- Просверлите по одному отверстию в крышке и донышке бутылки. Установите в крышку ниппель с вывернутым вентилем. По ниппелю жидкость будет подаваться в рампу.
- Второй ниппель в сборе вставьте в отверстие в донышке. Он понадобится, чтобы позже накачать воздух для создания давления.
- Наденьте на ниппель в крышке один конец шланга, а второй установите на топливный фильтр, согласно стрелке на корпусе. Затяните концы шланга хомутами. Обмотайте бутылку проволокой, чтобы можно было подвесить.
- Прогрейте двигатель до рабочей температуры и заглушите его. Отключите топливный насос, сняв соответствующий предохранитель.
- Заведите двигатель. Дайте ему поработать, чтобы стравить давление в рампе. Дождитесь, пока мотор заглохнет.
- Отсоедините шланг подачи топлива от магистрали и подключите на фильтр импровизированного промывочного ресивера. Налейте промывку в бутылку, закройте крышку и подвесьте на капоте.
- Если на авто есть обратная топливная магистраль, заглушите её с помощью подходящего по диаметру болта и обожмите хомутом.
- Компрессором накачайте в бутылку воздух, пока давление не достигнет 2–2½ бар.
- Запустите двигатель и дайте ему поработать 15 минут на холостых оборотах, поддерживая давление в бутылке на том же уровне.
- Заглушите мотор и подождите около 15 минут, чтобы все отложения отмокли.
- Снова запустите двигатель и выработайте остатки промывочной жидкости, поддерживая обороты в пределах 1 000–1 500.
- Снимите бутылку, заглушку обратки и подключите всё в штатном режиме. Не забудьте предохранитель.
- Если промывка агрессивная и воздействует на свечи зажигания, замените их.
Способ 3: промывка со снятием форсунок
Самый сложный метод, который предполагает снятие топливной рампы и форсунок. В то же время наиболее эффективный и точечный — никакого вреда для других элементом системы нет. Для промывки имитируется работа форсунки, а вместо бензина используется средство очистки карбюраторов.
Из минусов этого способа только сложность демонтажа рампы и форсунок, а также необходимость замены микрофильтров и уплотнительных колец.
Вам понадобится
- Аэрозольное средство для очистки карбюраторов;
- шприц 5 мм³;
- 9-вольтовая батарейка типа «Крона»;
- 1–2 м проводов;
- кнопка дверного звонка или другая без фиксации;
- 4 зажима типа «крокодил»;
- шуруп диаметром 4 мм;
- пассатижи;
- ремкомплект форсунок (можно только резиновые кольца и фильтр).
Как делать
- Снимите дроссельный узел и топливную рампу. Отсоедините провода форсунок и достаньте их.
- Налейте немного жидкости для очистки прямо в колпачок от баллона и поместите туда форсунки на 15–20 минут для растворения нагара. Тем же очистителем можно промыть дроссельный узел, пока тот снят.
- Соедините проводами с зажимами контакты батарейки и форсунку, соблюдая полярность. Разрежьте один из проводов и установите в разрыв кнопку звонка.
- Сделайте из корпуса шприца переходник, надев тонкий конец на трубочку аэрозоля.
- Извлеките микрофильтр из первой форсунки: вверните в топливный канал шуруп и вытяните пассатижами.
- Наденьте шприц на форсунку со стороны распылителя. Надавите на клапан баллона с очистителем и одновременно несколько раз нажмите на кнопку звонка.
- Наденьте шприц на форсунку с обратной стороны. Надавите на клапан и прерывисто нажимайте на кнопку звонка, пока жидкость не начнёт распыляться равномерным факелом.
- Повторите процедуры из пунктов 5–7 для каждой форсунки.
- Лёгкими постукиваниями на весу замените фильтры и уплотнительные резинки.
- Установите форсунки и рампу на место, соберите все детали в обратном порядке.
2 метода чистки форсунок автомобиля
Сегодня для промывки форсунок ДВС применяют две основные методики: жидкостная (химическая) и ультразвуковая. У этих способов есть свои преимущества и недостатки. При этом каждая отдельная методика чистки форсунок топливной системы – полноценная и самодостаточная технология, применяемая специалистами для обслуживания инжекторов двигателей внутреннего сгорания. Более того, иногда обе вышеперечисленные технологии применяют комбинированно.
- Жидкостная чистка инжектора химически активными составами.
Данная технология чистки инжектора основана на применении химически активных веществ (к примеру, сольвента). Химический метод промывки форсунок заключается в подключении специальной установки к магистрали, обеспечивающей подачу горючего. При этом топливная система автомобиля должна быть изолирована от промывочной магистрали стенда для чистки инжектора. Это необходимо для того, чтобы в топливный бак авто не попала химически активная промывка. Дело в том, что чистящее средство будет растворять застаревшие загрязнения, которые при попадании в топливную систему машины еще больше ухудшат ее работу.
Необходимо завести мотор, который будет работать на смеси, состоящей из сольвента с горючим. Затем очиститель под давлением прогоняют через топливные форсунки для того, чтобы он растворял и смывал имеющиеся отложения. Все смытые загрязнения и очиститель будут сгорать в цилиндрах работающего ДВС. Чтобы качественно очистить форсунки топливной системы, продолжительность процедуры должна составлять полчаса. После завершения очистки инжектора нужно заглушить мотор и в обязательном порядке заменить масло, масляный фильтр и свечи.
Процесс жидкостной очистки инжектора может проводиться без снятия форсунок, что значительно упрощает процедуру. При этом чистящее средство, циркулируя по топливной системе, проникает в камеры сгорания и обеспечивает удаление загрязнений во внутренних каналах форсунок, на топливной рампе, на деталях поршневой группы и поверхностях клапанов.
Так как химическая промывка форсунок топливной системы оказывает минимальное разрушающее действие на детали двигателя, ее следует включить в плановое ТО топливной системы. Чистить инжектор следует каждые 20 000 – 30 000 км или с интервалом в два года. Такая технология очистки будет эффективной при умеренной загрязненности каналов топливных форсунок.
- Чистка топливных форсунок ультразвуком.
Эта процедура предполагает снятие форсунок с двигателя и установку на специальный стенд. Технология такой чистки инжектора основана на использовании энергии волн ультразвука и эффекта кавитации.
Для проведения процедуры топливные форсунки помещают в ванну стенда очистки, которая наполнена специальной химически нейтральной жидкостью. На дне находится источник ультразвуковых волн, обеспечивающий появление акустической кавитации в чистящем растворе. Происходит образование мельчайших пузырьков воздуха, которые при разрыве в жидкости формируют локальные, но высокомощные акустические волны. В результате волновых ударов осуществляется интенсивная очистка внутренних полостей и внешних поверхностей инжектора.
Чтобы очистка топливных форсунок в ультразвуковой ванне проходила более эффективно, на них подают импульсы электротока, обеспечивающие ритмичное закрывание/открывание электромагнитного клапана. На скорость протекания процесса очистки оказывают влияние такие факторы, как мощность излучателя ультразвуковых волн и температура очищающей жидкости.
После завершения процедуры чистки на специальном стенде выполняется проверка производительности топливных форсунок и качества распыления топливной смеси.
Ультразвуковую чистку топливных форсунок рекомендуется проводить при ощутимом ухудшении их работы, что, как правило, указывает на наличие значительных загрязнений инжектора. Следует учесть, что проводить такую процедуру должны высококвалифицированные специалисты. Нарушение технологических требования при выполнении ультразвуковой чистки часто становится причиной разрушения керамического покрытия, обмотки электромагнитного клапана и других элементов топливных форсунок.
Несмотря на наличие ограничений в отношении ультразвуковой чистки инжектора, следует отметить, что именно эта методика позволяет наиболее эффективно удалять из внутренних каналов форсунок сложные загрязнения и смолистые отложения.
- Как самостоятельно провести жидкостную чистку топливных форсунок?
Чтобы своими руками промыть инжектор с применением технологии химической чистки, понадобятся следующие приспособления и материалы:
- топливная рампа;
- бензонасос, который обеспечит подачу в форсунку промывочной жидкости (подойдет и старый топливный насос);
- бензостойкие патрубки и уплотнительные резиновые кольца;
- чистящий состав;
- источник тока с напряжением 12 V, электропровода, разъем для подключения форсунки и включающий тумблер, собранные в единую электроцепь, которая позволит имитировать работу форсунок.
Собрать такую установку не очень сложно, вот только вряд ли это имеет практический смысл. Если оценить потенциальные риски поломки дорогостоящих форсунок, а также учесть затраты на покупку всего необходимого и потраченное время, то стоимость такой услуги в автосервисе покажется вполне доступной. А если речь идет о чистке топливных форсунок на авто представительского или бизнес-класса, то проведение такой процедуры своими руками противоречит элементарной логике.
Был ли материал полезен? Лайк поможет нам создавать больше новых и интересных статей, а подписка на канал позволит вам не пропустить их.
Читайте также по теме:
Полезные материалы про авто здесь!
Чистка форсунок
Очистка топливной системы и форсунок
Полностью предотвратить образование углеродных отложений в системе подачи топлива практически невозможно. Эти загрязнения приходится периодически диагностировать и удалять с использованием специального оборудования.
Содержание
ОБЩИЕ СВЕДЕНИЯ
Неисправности системы питания приводят к различным нарушениям работы двигателя – затрудненному пуску (холодному или горячему), снижению мощности, неравномерной работе на холостом ходу, «провалам» при разгоне и т. д. В большинстве случаев это связано с тем, что углеродные (карбоновые) отложения, образующиеся на распылителях топливных форсунок, уменьшают их проходное сечение, изменяют направление и форму факела распыла. При заправке некачественным топливом смолистые отложения могут оседать во внутренней полости топливной рампы. Ими могут забиваться фильтры (форсунок, полнопоточный топливный) и регулятор давления.
Диагностика двигателя необходима в связи с тем, что описанные выше нарушения могут быть связаны с перебоями в системе зажигания, значительными углеродными отложениями на тарелках впускных клапанов, другими серьезными неисправностями. В процессе ее проведения систему питания топливом тестируют с использованием средств малой диагностики.
Наиболее доступными и распространенными являются комплекты для измерения давления топлива. В них входят точный манометр и набор адаптеров-переходников для подсоединения к топливным линиям различной конфигурации.
Засорение фильтров, а также магистрали до форсунок не всегда можно определить с помощью манометра, подсоединенного к топливной рампе. Поэтому, наряду с комплектами для измерения давления топлива, используются так называемые топливные тестеры, позволяющие помимо давления, оценивать величину потока топлива (производительность системы).
Состояние форсунок можно оценить объективно только с помощью специального оборудования для их диагностики и очистки (см. ниже).
ПРОМЫВКА СИСТЕМЫ ТОПЛИВОПОДАЧИ
Профилактическую очистку от загрязнений допустимо производить посредством добавки в топливный бак моющих составов – «очистителей инжекторов». Их целесообразно применять только с начала эксплуатации нового автомобиля, при условии постоянства заправки только качественным топливом. Использование таких препаратов на автомобилях со значительным пробегом, а также при использовании некачественного топлива нежелательно, так как может вызвать отрицательный результат. Это связано с тем, что на старых автомобилях неизбежно образуется значительное количество загрязнений в бензобаке, топливопроводах, топливной рампе. Смываемые очистителем загрязнения, смешиваясь с топливом, могут забить не только сетчатый фильтр бензонасоса, но и остальные элементы системы топливоподачи, в том числе форсунки. Это может привести к необходимости трудоемкого и дорогостоящего ремонта.
Промывка топливной системы без демонтажа форсунок в силу своей простоты, эффективности и технологичности получила наибольшее распространение. При этом очищают форсунки, топливную рампу и регулятор давления (для двухконтурных систем). При подготовке к промывке штатный бензонасос автомобиля отключают или закольцовывают на трубопровод обратного слива. К входу топливной рампы или моноблока дроссельной заслонки (для систем центрального впрыска) через переходник подсоединяют нагнетательный шланг установки. Специальное очищающее топливо (моющий детергент, сольвент) подается из бачка установки под определенным давлением. Двигатель штатно запускается и работает, так как сольвент является одновременно и очистителем и топливом.
Процедура очистки, как правило, осуществляется в три этапа:
предварительный – работа двигателя в течение 15-20 мин;
промежуточный – остановка двигателя на 15-20 мин для дополнительного размягчения отложений;
завершающий – работа двигателя в течение15-20 мин.
При использовании высококачественного сольвента в процессе очистки достигается и дополнительный эффект – восстанавливается подвижность поршневых колец. Кроме того, происходит частичное удаление отложений из камер сгорания, очищаются кислородный датчик (лямбда-зонд) и нейтрализатор отработавших газов.
Одноконтурные установки, как правило, работают с использованием сжатого воздуха. Установки этого типа также пригодны и для очистки двухконтурных топливных систем. В процессе подготовки к промывке штатный топливопровод обратного слива глушится специальным адаптером. Иногда вместо этого в процессе очистки устанавливается давление немного меньше, чем давление открытия регулятора рампы. Это позволяет избежать попадания моющего сольвента в топливный бак автомобиля. Преимущество таких установок в простоте, надежности и относительно небольшой стоимости. Основной недостаток – необходимость в сжатом воздухе, невозможность обеспечить циркуляцию сольвента по всей топливной системе и, соответственно, неполнота очистки.
Двухконтурные установки имеют встроенный насос и питаются электроэнергией от бортовой сети автомобиля (12 В). Это позволяет проводить очистку системы подачи топлива при размещении автомобиля в любом месте сервисной зоны. При промывке двухконтурных топливных систем обеспечивается полная циркуляция промывочной жидкости, а ее излишки возвращаются в бачок установки и фильтруются встроенным фильтром. В этом случае, кроме форсунок, эффективно очищается топливная рампа и регулятор давления. Основным недостатком двухконтурных установок является меньший, чем у одноконтурных установок ресурс, что связано с наличием топливного насоса, подверженного износу.
Проверка состояния форсунок, в случае их очистки без демонтажа с двигателя, осуществляется с использованием специального тестера. Его применяют совместно с комплектом для измерения давления топлива. Тестер позволяет определять падение давления в топливной рампе после поочередной подачи на форсунки тарированного пакета управляющих импульсов. По величине падения давления у разных форсунок оценивают их состояние.
Очистка форсунок со снятием их с автомобиля целесообразна в случае образования в их каналах большого количества труднорастворимых отложений, например на автомобилях с большим пробегом, где не проводилась регулярная промывка топливной системы. В настоящее время наиболее эффективным методом является ультразвуковая очистка.
Ультразвуковая установка включает в себя ванну с ультразвуковым излучателем для очистки форсунок и стенд для проверки их работы.
Диагностика форсунок. После демонтажа с двигателя форсунки устанавливают на стенд так, чтобы топливо распылялось в мерные мензурки. При этом проверяется:
форма «факела» распыла топлива;
«тонкость» распыла на различных режимах;
герметичность клапанов;
производительность форсунок.
Очистка форсунок. Форсунки, требующие очистки, погружают распылителем вниз в ванну с ультразвуковым излучателем, заполненную специальным составом. В процессе очистки на форсунки подаются управляющие импульсы, обеспечивающие открывание плунжеров. После очистки форсунки снова проверяют. Те из них, что не восстановили работоспособность, подлежат замене.
Возможные ограничения. Очистка ультразвуком в определенных случаях может иметь и негативные последствия. После проведения данной процедуры определенные типы форсунок могут потерять герметичность, что неизбежно скажется на пусковых характеристиках и равномерности работы двигателя на холостом ходу. Кроме того, у некоторых типов форсунок при воздействии ультразвука может повреждаться изоляция обмотки электромагнита, поэтому их нужно очищать особенно аккуратно.
Промывку топливной системы «вручную» можно осуществить с использованием различных очистителей, имеющихся в продаже. В том числе, возможно использование очистителей в аэрозольной упаковке для карбюраторов. При определенных навыках промывку можно сделать самостоятельно, некоторым автолюбителям удается очищать даже форсунки. При этом используются простейшие самодельные приспособления для подачи очищающей жидкости в форсунку и для создания электрических импульсов, периодически открывающих и закрывающих игольчатый клапан в процессе промывки.
После очистки форсунок перед установкой их на двигатель желательно заменить сетчатый фильтр и резиновые уплотнительные кольца.
Внимание! Нарушение герметичности верхних уплотнительных колец форсунок может привести к пожару, поэтому после установки форсунок на двигатель необходимо обязательно убедиться в отсутствии утечек топлива. В случае невозможности прямого визуального контроля рекомендуется использовать специальные комплекты для обнаружения утечек с помощью ультрафиолетового излучения.
Топливные системы и форсунки дизелей обычно очищают без их демонтажа с двигателя. Для этих целей в основном применяют двухконтурные установки, реже – одноконтурные. Если форсунки демонтированы, они могут быть очищены с помощью ручной нагнетательной установки, в резервуар которой заливается предварительно нагретый очищающий детергент. Ультразвуковая очистка дизельных форсунок весьма проблематична, поскольку для отпирания плунжера такой форсунки требуется значительное гидравлическое давление. Основное отличие в промывке дизельных и бензиновых форсунок заключается в составе моющих жидкостей и режимах обработки.
РЕКОМЕНДАЦИИ
При эксплуатации автомобиля необходимо соблюдать периодичность проведения ТО. В полной мере это относится и к системе подачи топлива. Гораздо проще и выгоднее проводить плановую очистку топливной системы без демонтажа форсунок, чем доводить дело до их ультразвуковой очистки или замены.
Следует избегать заправок топливом на сомнительных АЗС. Использование качественного бензина продлит срок службы элементов системы подачи топлива, а также нейтрализатора отработавших газов и датчика кислорода (лямбда-зонда).
Полнопоточный топливный фильтр необходимо заменять в рекомендуемые автопроизводителем сроки.
Для новых автомобилей целесообразно через каждые 5–7 тыс.км пробега заливать в бензин моющие добавки для предотвращения образования отложений.
Периодическую промывку топливной системы в случае использования качественных бензинов по нормам Евро следует проводить каждые 30–40 тыс.км.пробега автомобиля, а при применении бензинов сомнительного качества и на автомобилях с большим пробегом – каждые 15–20 тыс.км.
Для отечественных автомобилей в случае сильного загрязнения иногда экономически целесообразно установить новые форсунки, а не очищать старые.
Чистка форсунок – промывка инжектора
Очень часто нам приходится отвечать на такие вопросы:
Как лучше промыть инжектор жидкостью или ультразвуком?
А правда, что ультразвук убивает форсунки?
А если промывать форсунки жидкостью, то лучше какой?
А надо ли их вообще промывать?
А промывка точно поможет решить все мои проблемы?
В данной статье мы решили подробно раскрыть все вопросы, касающиеся данной тематики, описать способы промывки, провести обзор оборудования, промывочных жидкостей, описать все их преимущества и недостатки! А также помочь вам избежать бесполезных затрат.
Промывка инжектора
Форсунка – это простой электромагнитный клапан, созданный для максимально точной дозировки подачи топлива и его распыла.
Основные стадии засорения инжектора.
1.Стадия засорения: разница в производительности форсунок составляет 5-7%. При малом засорении особых проблем с двигателем не возникает. Обычно, происходит увеличение расхода топлива на 1-3 литра на 100 км. На плохом бензине может появляться детонация.
2.Стадия засорения: разница в производительности форсунок порядка 10-15%. На холостом ходу двигатель ”подтраивает” (начинает работать не равномерно ). Выхлоп так же становится неравномерным, с хаотичными хлопками. Заметно увеличивается расход топлива и ухудшается динамика разгона. Появляется детонация, едкий запах из выхлопной трубы.
3.Стадия засорения: разница в производительности форсунок достигает 20-50%. Двигатель пытается “выпрыгнуть” из под капота. Один или более цилиндров могут вообще не работать на холостом ходу. При попытке резкого нажатия на педаль газа в корпусе воздушного фильтра раздаются хлопки. Все симптомы первых двух стадий так же присутствуют в более яркой форме.
Сейчас имеется 2 основных способа очистки форсунок:
Промывка инжектора жидкостью (производится без снятия форсунок с двигателя).
Процедура проводится путем подключения промывочной установки с промывочной жидкостью к системе подачи топлива в форсунки, при этом штатная система топливоподачи отключается, чтобы промывочная жидкость, ни в коем случае, не попала в бензобак. Если залить промывочную жидкость напрямую в бензобак, она растворит отложения на стенках топливного бака, которые засорят заборную сетку бензонасоса и топливный фильтр, что грозит заменой бензонасоса и ультразвуковой промывкой инжектора. Существует довольно много видов промывочных установок, но на качество промывки, установка никак не влияет. Ее задача просто подать промывочную жидкость к форсункам. Качество процедуры зависит только от применяемой жидкости и времени работы на этой жидкости.
Какую жидкость использовать для промывки инжектора?
На данный момент производителей жидкости для промывки инжектора очень много. Но мы рассмотрим только самые распространенные бренды.
1. Wynn’s (Винс), пожалуй, один из самых известных производителей промывочных жидкостей. Очень сильная, напрочь убивает свечи зажигания, но отлично снимает нагар с камер сгорания и клапанов. Незаменима для промывки форсунок на автомобилях старше 2002 года. На многих автомобилях ее применять крайне нежелательно. Для более новых форсунок лучше использовать другую жидкость.
2. LIQUI MOLY (Ликви Моли) более нежная промывка, свечи зажигания после нее можно не менять. Форсунки она промывает довольно не плохо, но нагар с клапанов практически не снимает. Ее достоинство заключается в том, что можно промывать инжектора на любых автомобилях, не боясь убить форсунки. Рекомендуем ее для промывки систем с непосредственным впрыском топлива (Mitsubishi GDI, Nissan neoDI, Toyota D4, WV Audi FSI).
3. Лавр – промывка по своему характеру очень напоминает Wynn’s, но стоит она не оправданно дорого. Именно по этой причине ей мало пользуются в автосервисах.
4. Carbon Clean промывка с умеренным характером, золотая середина между Wynn’s и LIQUI MOLY.
Можно ли навредить форсункам жидкостной промывкой?
На самом деле, можно навредить только неправильным выбором промывочной жидкости.
Но если знать какой жидкостью промывать данный автомобиль, то у вас не возникнут непредвиденные затраты на покупку новых форсунок. Например, промывка Винсом на Nissan с впрыском neoDI , сто процентов ведет к выходу из строя форсунок. А стоимость комплекта форсунок для него составляет около 45.000 руб.
Преимущества жидкостной промывки заключается в том, что процедура полезна не только для инжектора, но еще и для самого двигателя, снимается нагар с клапанов и камеры сгорания.
Процедуру рекомендуется проводить, один раз в 30.000 км. пробега.
Ультразвуковая промывка инжектора.

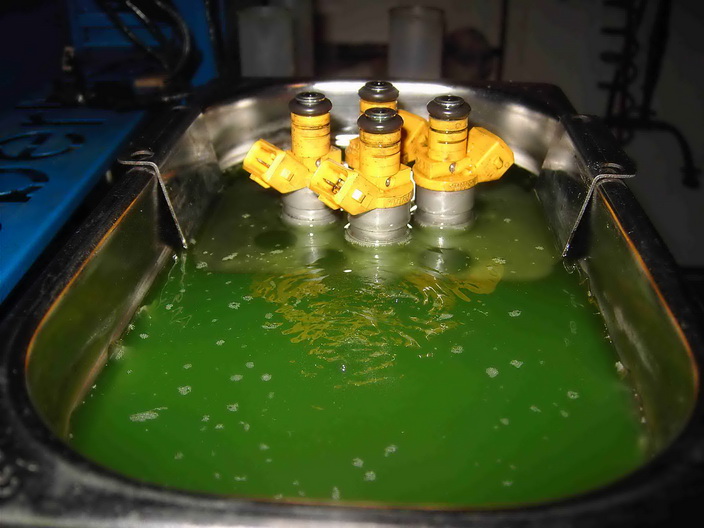

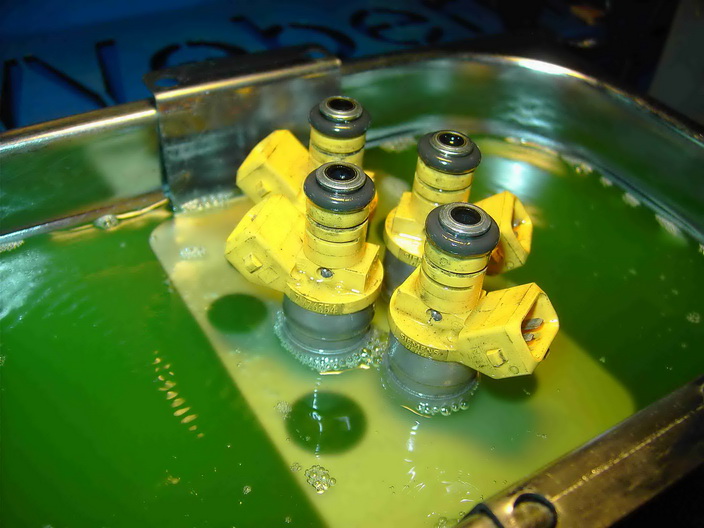

При ультразвуковой промывке, форсунки снимаются с двигателя и помещаются в ультразвуковую ванну, где при помощи эффекта кавитации они промываются.
Первый цикл промывки мы, как правило, запускаем на маленькой мощности в щадящем режиме. Затем форсунки устанавливаются в проверочный стенд, в котором проверяется распыл и их производительность.
Данная процедура повторяется до тех пор, пока разница в производительности между форсунками не станет менее 1-3%.
Затем, при необходимости, на форсунки ставятся новые фильтра и уплотнительные кольца.
В подавляющем большинстве случаев даже самые запущенные форсунки получается промыть. Эти промыть удалось. Жидкостная очистка инжектора подобном случае, была бы бесполезна.
Конечно бывают случаи, что форсунки не поддаются промывке (как правило, после попадания воды в бензобак и долгой стоянки автомобиля). В такой ситуации деньги берутся с клиента только за проверку форсунок в стенде и выносится приговор на полную или частичную замену форсунок. Но в любом случае (в отличие от жидкостной промывки) становится ясно проблема в форсунках или нет.
Можно ли навредить форсункам ультразвуковой промывкой?
Конечно да! Сломать можно все! На старых автомобилях форсунки очень крепкие и за 30 минут они только начинают промываться, в отличии от форсунок со свежих автомобилей, которые за это же время могут совсем рассыпаться. С ультразвуком надо обращаться осторожно. Обычно, у промывочного стенда существует много режимов промывки и имеется возможность начать промывку с мягкого, щадящего режима. Следует понимать, что основная ценность ультразвуковой промывки не в самом ультразвуке, а в том, что форсунки проверяются в стенде! И можно оценить работу форсунок как до, так и после промывки.
Что влияет на качество ультразвуковой очистки?
Оборудование бывает разное, более дорогое, как правило, удобнее в эксплуатации, красивей выглядит, имеет сенсорное управление. Жидкостей для ультразвуковых ванн так же достаточно много, но все они имеют примерно один и тот же состав. В общих чертах так и получается, что качество ультразвуковой промывки зависит только от человеческого фактора.
Какую промывку инжектора лучше сделать ультразвуковую или жидкостную?
Если у вас нет особых проблем с машиной, двигатель на холостом ходу работает ровно, то конечно лучше сделать жидкостную очистку инжектора. Процедура полезна не только для самих форсунок, но и для двигателя (снимает нагар с клапанов и камеры сгорания). С первой стадией засорения форсунок жидкостная очистка легко справится! Желательно подгадать процедуру к замене масла, фильтров и свечей зажигания. Жидкостная очистка является профилактической процедурой и основной ее недостаток в том, что делается она ”в слепую”.
Если в работе двигателя автомобиля возникли видимые проблемы, то делать однозначно необходимо ДИАГНОСТИКУ и не просто чтение кодов ошибок, а настоящую комплексную диагностику с проверкой системы зажигания, с проверкой давления топлива, с проверкой противодавления катализатора и т.д. По статистике только 5% всех автомобилей обратившихся к нам в автосервис на диагностику, действительно нуждались в промывке форсунок. У остальных 95% были совсем иные проблемы: (неисправность датчика, подсос воздуха, неисправность высоковольтных проводов, катушек зажигания, бензонасоса, забитый катализатор, и.Т.Д.)
В случае, когда все уже проверенно и есть реальное подозрение на то, что забиты форсунки, необходимо снять форсунки, поставить их в проверочный стенд, проверить распыл и производительность. По результату будет понятно, что делать: либо их мыть, либо ставить на место и искать проблему в другом месте.
Не знаете что лучше подойдет для ВАШЕГО автомобиля или не нашли интересующей вас информации? Звоните нам:
Промывка форсунок своими руками за 5 минут
Чистка форсунок — одна из тех операций, частота и необходимость которых прописана в технической документации далеко не каждым производителем. Основываясь на опыте и рекомендациях сотрудников сервисных салонов и автомастерских, можно вывести примерный интервал между промывкой данных деталей — 15-20 тыс. км. Однако, и эта цифра достаточно обобщенная. В зависимости от качества бензина загрязнение может произойти, как намного позже, так и намного раньше данного пробега. Для его устранения необязательно обращаться в СТО, можно провести чистку своими руками.
Виды, месторасположение и принципы работы
Прежде, чем приступить к самостоятельной промывке, нужно узнать предназначение этого элемента и его место в системе впрыска. И на бензиновых, и на дизельных двигателях внутреннего сгорания установлен механизм впрыскивания топлива в цилиндры. Форсунка — это своего рода насос, который подает сильную и при этом тонкую струю горючего. Важность исправного функционирования этой детали понятна без лишних слов.
По своему предназначению и типу впрыскивания они делятся на три вида:
- центральная подача;
- распределенное впрыскивание;
- непосредственная подача.
Также они различаются по своей конструкции. Существуют электромагнитные и механические форсунки. Первые оснащены клапаном, реагирующий на импульсы, посылаемые ЭБУ. Вторые открываются под воздействием возрастающего давления топлива. Современные автомобили оснащены электромагнитным вариантом.
Подача горючего к каждой форсунке от рамы происходит под фиксированным давлением. Блок управления посылает электромагниту электрические импульсы. Их цель — задействовать клапан, открывающий и закрывающий канал. Чем сильнее и длительнее импульс, тем дольше и сильнее будет открыт клапан, а соответственно увеличится объем подаваемого сырья.
Регулировкой длительности управляет блок, который осуществляет управление мотором автомобиля. В зависимости от конструкции форсунок, может изменяться форма подачи топлива и ее направление. Что оказывает существенное влияние на смешивание рабочей смеси в движке.
Месторасположение данных элементов может отличаться ввиду разного формата подачи:
- Центральный впрыск предполагает наличие одной или двух форсунок во впускном трубопроводе, находящемся около дроссельной заслонки. То есть, они заменяют использовавшийся ранее карбюратор;
- Распределенный впрыск отличается оснащением каждого цилиндра своей индивидуальной форсункой. При этом они располагаются в основании впускного трубопровода, принимающего топливо;
- Непосредственный впрыск распределяет их по верхней зоне стенок цилиндра. Подача осуществляется сразу в камеру сгорания.
Причины и признаки загрязнения
Как говорилось ранее, самой главной причиной засора является низкое качество используемого горючего. Как правило, бензины А-92 и А-95 не обладают нужными критериями качественного сырья, а 98-ой на автозаправках чаще оказывается не тем бензином, за который его выдают. Ухудшает качество горючего и условия его хранения. При использовании одних и тех же резервуаров, скопленные за годы отложения смол оказываются в баках автомобилей и приводят к поломкам систем. Применение п производстве бензина присадок, повышающих антидетонационную устойчивость, влечет за собой ускорение засора фильтров и износа свечей зажигания.
К характерным симптомам ухудшения работоспособности форсунок можно отнести:
- Неустойчивую работу силового агрегата на холостом ходу;
- Повышенный расход топлива;
- Затруднение запуска движка, особенно, в холодное время года;
- Нестабильность реакции на нажатие педали газа;
- Утрату мощности движка и динамики разгона авто;
- Хлопки выпускной системы;
- Увеличение детонации при ускорении;
- Осечки при зажигании;
- Увеличение степени токсичности отработанных газов;
- Преждевременную поломку датчиков кислорода, свечей зажигания и нейтрализатора.
Подобные признаки могут встречаться и при других поломках автомобиля. Однако, они дают сигнал о необходимости проверки и помогут в определении источника проблемы. К тому же, сама процедура промывки достаточно легкая, что позволяет методом проб найти причину поломки, начиная с несерьезных.
Самостоятельная диагностика форсунок
Проверить их исправную работу можно самостоятельно. Существует способ, который дает провести это без демонтажа. Для этого необходимо анализировать звуки работающего движка. При наличии высокочастотного приглушенного звука можно сделать вывод о необходимости промывки инжектора или очистки.
Диагностика с помощью рампы. Данный метод требует демонтажа рейки вместе с зафиксированными на ней элементами. Потребуется также подключить к ним и рампе все контакты, которые были отсоединены в процессе снятия. Минусовая клемма аккумулятора должна находиться на своем месте.
- Рампа размещается так, чтобы на каждую из форсунок получилось установить мерную емкость.
- Надежно подсоединить каналы, подающие горючую смесь.
- Включить зажигание, слегка провернуть стартер.
- При возможности лучше использовать чью-либо помощь. Пока один вращает мотор, другой должен контролировать работоспособность инжекторов. Подача топлива должна быть равномерной и достаточной на всех составляющих.
- После выключения мотора, нужно проверить уровень топлива в использованных емкостях. Он должен быть одинаковым.
При неравномерном остатке горючего налицо неисправность узлов или их засорение. Бывают случаи, когда бензин подтекает после отключения. Это говорит об утрате деталью ее герметичности.
В сервисах технического обслуживания проверку инжекторных составляющих производят на специальном стенде, который устанавливает не только работоспособность элемента, но и определяет мощность подачи и форму факела в процессе распыления.
Методы очистки
На практике применяется два варианты очищения системы впрыска:
- химический (использование реагента);
- ультразвуковой.
При этом на выбор метода очистки влияет степень загрязнения.
Очистка с помощью ультразвука
Для ее проведения необходимо демонтировать элементы, после чего они помещаются на специальный ультразвуковой стенд. Для проведения процедуры используется характерная промывающая жидкость. Существует вариант очистки, когда составляющие опускаются в ванну со специальной суспензией и подвергаются воздействию ультразвукового излучения.
Химический способ очистки
Возможен как при демонтированных форсунках, так и при установленных. Для осуществления процедуры понадобятся специальные инструменты и установки.
Первая вариация представляет собой прогон жидкости с низким содержанием октанов через рампу и детали под созданным воздушным компрессором давлением. Работа двигателя на этой жидкости составляет около получаса. Установку подключают в обход основным узлам топливной системы (без включения в цепь бензобака, топливных фильтра, насоса, провода). Величина давления колеблется в пределах 3-6 атмосфер, в зависимости от рекомендаций касательно конкретной модели авто. Загрязнения и отложения сгорают в моторных цилиндрах, проходя через форсунки.
Второй вариант является использованием специального химического средства — очищающей присадки. Все лаковые и смоляные отложения при использовании такой жидкости постепенно разлагаются. Эффективен данный метод при небольшом загрязнении. В противном случае, частицы распада, не успевая полностью раствориться, будут забивать клапаны форсунок и существенно увеличивать их износ.
Чистка своими руками
Для проведения процедуры нужно иметь:
- средство для очищения;
- соединяющие трубы;
- хомут;
- «крокодилы».
Поэтапно метод выглядит следующим образом:
- Сброс давления топливной системы (как правило, достигается отключением предохранителя в монтажном блоке), запуск двигателя для проработки оставшегося в рампе бензина;
- Отсоединение ведущих к рампе каналов;
- Отсоединение форсуночных проводов;
- Демонтаж рампы с форсунками;
- Извлечение форсунок.
После снятия элементов можно переходить к непосредственной чистке. С помощью хомута и трубок нужно обеспечить герметичное соединение очищаемой детали с баллончиком чистящего средства. Чтобы в процессе промывки составляющая функционировала, ее подключают к аккумулятору. При этом подключается только минусовой провод к клемме АКБ. После данных манипуляций можно начать закачку средства в форсунку, изредка подавая давление для открытия клапана. Продолжительность прокачки 2-3 открытия, после чего деталь нужно отложить и дать время на реакцию очистителя с загрязнениями. Так прокачать каждую часть. Продувка одного составляющего может производиться несколько раз для максимального очищения.
Чистка своими руками позволит существенно сэкономить бюджет и устранить поломку.
Чистка форсунок ультразвуком и своими руками
Инжекторная топливная система легковых автомобилей нуждается в тщательном обслуживании. В обязательном порядке необходимо очищать форсунки. Конструкция включает в себя фильтры, которые могут засориться. В таком случае они некачественно очищают бензин, поэтому мелки частицы способствуют загрязнению. Чистка форсунок требуется для улучшения качества распыла топлива.
Особенности форсунок
Если форсунки не выполняют свою главную задачу, то потребление топлива увеличивается в несколько раз. Водители могут столкнуться и с другими серьёзными проблемами. Наиболее частые — это нестабильная работа двигателя и снижение динамики во время старта. Двигатель не сможет быстро набрать нужные обороты. Такие факторы могут свидетельствовать о других поломках и неисправностях.
Чтобы предотвратить проблемы и избежать серьёзных поломок в легковом автомобиле, необходимо чистить форсунки через каждые 35−40 тыс. км пробега. Посмотреть рекомендации от производителя можно в книге, которая часто идёт в комплектации. Важно помнить, что сниженная производительность бензонасоса, попадание засоров внутрь топливного фильтра, а также минимальный уровень давления в топливной рампе — это основные факторы, которые приводят к поломке мотора.
Форсунка — это сложная конструкция, которая состоит из нескольких важных элементов. Внутри осуществляются процессы, чтобы распылять воздушно-топливную смесь в цилиндры двигателя. Впрыск осуществляется через маленькое отверстие. По завершении оно закрывается при помощи тонкого игольчатого клапана. Этот элемент в топливной системе регулярно находится под сильным давлением.
Через форсунки проходит бензин, который не всегда имеет высокое качество. В него часто добавляют примеси, добавки и смолы. Эти вещества становятся причиной образования налёта на игольчатом клапане. По мере образования осадков нарушается нормальная работы иглы. Она начинает закрывать отверстие для впрыска негерметично. С наружной стороны сопла возникает гарь. Она препятствует попаданию топлива в камеру сгорания, поэтому начинают деформироваться внутренние детали мотора. Бензиновый двигатель начинает работать с помехами.
Способы очистки
Существует несколько способов очистки форсунок. Можно купить химические присадки, использовать ультразвук. Каждый способ имеет свои преимущества и недостатки:
- Применение присадок. Они не гарантируют длительный результат и больше подходят в качестве профилактических мероприятий. Если легковой автомобиль не новый, то присадки могут полностью вывести из строя форсунки. Когда в топливной системе образовывается небольшое количество грязи, ржавчины и другого налёта, то при растворении фильтр закупоривается. Присадки можно добавлять через каждые 5 тыс. км пробега в качестве профилактики.
Ультразвук. Это дорогостоящий и затратный способ, который требует наличия специального оборудования и знаний. Предварительно форсунки демонтируют и выполняют чистку. Доверять работу нужно высококвалифицированному специалисту. Если мастер без опыта, существует вероятность дополнительных поломок. Автовладельцу придётся дополнительно покупать уплотнительные кольца и нейлоновые фильтры. При откручивании такие мастера смогут сломать форсунку.
- Химические вещества. Этот способ используется чаще остальных. Для этого делают специальное устройство, которое подключается к топливной рейке. Далее делают присоединение на вход топливоприёмника. Создаётся рабочее давление при включённом двигателе на холостом ходу. В этот момент подают чистящее химическое средство для чистки инжектора.
Автомобиль при последнем способе очистки должен работать около 40 минут. Топливная система проходит несколько этапов очистки.
Все вышеперечисленные способы используются только в условиях автомастерской или станции технического обслуживания. Но есть варианты для домашнего использования, с минимальными затратами и капиталовложением.
Самостоятельная процедура в домашних условиях
Сегодня автомобилисты часто интересуются вопросом, как промыть форсунки в домашних условиях. В магазинах продают огромное количество химических средств и специальных жидкостей, которые предназначены для очистки инжектора. Но они не гарантируют успешный результат работы. В отдельных случаях возможно ещё более сильное загрязнение. Существует один универсальный способ, который поможет в домашних условиях выполнить чистку форсунок на стенде. От мастера требуется аккуратность, внимание и последовательное выполнение работы.
Материалы для очистки:
- резиновый патрубок тормозной системы (при отсутствии можно использовать эластичные или гибкие трубки);
- двухжильный электрический провод;
- лампа накаливания мощностью в 12 В;
- пластиковый хомут-стяжка (нужно подготовить несколько штук с запасом);
- изолента;
- кнопка или рычаг переключения.
Химическое средство заменяют специальной жидкостью, которая нужна для промывки карбюратора. Для тщательной очистки берут два баллона.
Рекомендуется купить новые уплотнительные кольца, потому что старые могут не обеспечить достаточный уровень герметичности. Все эти материалы обойдутся недорого, поэтому представленный способ можно считать малозатратным. Для этого потребуется изготовить стенд для чистки форсунок своими руками.
Изготовление приспособления
Приспособление, которое используется для промывки форсунок, имеет несложную конструкцию и состоит из двух частей. Необходимо взять гибкую трубку (отрезается наконечник из металла вместе с резьбой) или тормозной шланг. На другую сторону надевают форсунку, потому что показатель внутреннего диаметра шланга подходит для плотной насадки.
На другом конце, откуда отрезался металлический наконечник, делают подачу раствора. Берут пластиковую трубку, которая поставляется в комплектации со средством для промывки. Её вставляют внутрь металлического наконечника. Для обеспечения максимальной герметичности, нужно взять пробку из-под вина, вырезать полоску, свернуть её в тонкую трубочку, присоединить к наконечнику. Она должна сидеть максимально плотно.
Дополнительно рекомендуется сделать обмотку изолентой. В готовом варианте получается шланг, который имеет переход на тонкую пластиковую трубку.
Эта конструкция используется для присоединения баллона, где есть специальная чистящая жидкость. Через второй край подключают форсунку.
Электрическая часть
Чтобы сделать специальное устройство, необходимо использовать два провода. Они будут подавать питание на форсунку, когда будут выполняться очистительные работы. Питание осуществляется через АКБ. Чтобы не сжечь обмотку катушки, контролировать напряжение, необходимо вмонтировать лампу накаливания.
В провод с минусовым полюсом врезают специальный рычаг или кнопку переключения. Благодаря такому устройству во время работы не потребуется держать форсунку и провода, которые ведут к аккумулятору.
Снятие рампы и промывка
Когда приспособление и электрическая часть будут готовы, можно начинать разбирать и снимать форсунки с автомобиля. Для их извлечения необходимо использовать топливную раму. Для работы нужно подготовить следующие инструменты:
- рожковые ключи;
- плоские и крестовые отвёртки;
- шестигранные ключи.
Сначала сбрасывается давление внутри топливной рампы. Проводка от бензонасоса отсоединяется и заводится двигатель. Во время работы мотор выбирает бензин, сбрасывает рабочее давление. Автомобиль должен работать, пока двигатель самостоятельно не заглохнет.
Отсоединяют патрубок воздушного фильтра, проводку рампы, регулятор холостого хода, датчики, патрубок, который отвечает за давление топлива внутри системы. Рекомендуется дополнительно демонтировать трос акселератора. Рожковыми ключами снимают топливные трубки, которые ведут к рампе. На их место накладывают ветошь, потому что в этой части может остаться бензин.
Откручивается болт прижимной пластины возле топливной трубки, крепление рампы. Для снятия форсунок необходимо отключить электрическую проводку. Она крепится с использованием фиксаторов, которые предварительно извлекают плоской отвёрткой. После этого извлекается форсунка лёгкими покачиваниями. Чтобы не перепутать порядок их размещения, можно делать специальные обозначения или делать промывку по очереди.
Для промывки обязательно извлекают уплотнительные кольца, которые расположены на корпусе и области распылителя. Процедура проделывается аккуратно, чтобы не повредить детали. Нужно подсоединить конец шланга к форсунке, зафиксировать его хомутом. Далее подключают баллон с промывочным средством. К выводам форсунки присоединяют электрические провода. Важно не путать полярность, чтобы они не вышли из строя. Теперь можно приступать к подключению устройства к АКБ.
Создают небольшое давление внутри шланги, нажимают на распылитель баллончика. Кнопкой на электрической платформе включают форсунку, после чего она распыляет жидкость. Чистка проводится до того момента, пока поток не станет равномерным. По такой технологии делают чистку всех форсунок и устанавливают их на прежнее место.
Преимущества и недостатки ультразвука
Автомобилисты регулярно спорят о пользе и вреде ультразвука для чистки форсунок. Эксперты уверены, что он оказывает негативное влияние на керамическую поверхность и отдельные элементы внутри системы. Именно поэтому настоятельно рекомендуют свести к минимуму период воздействия ультразвука. Другие специалисты говорят о том, что он помогает эффективно промывать все отложенные загрязнения.
Главное преимущество такого способа заключается в возможности очистки полностью засорившегося отверстия сопла. Если использовать химические реагенты, они не смогут проникнуть внутрь форсунки. Чтобы выполнить чистку, потребуется демонтаж детали. Не каждый человек сможет самостоятельно выполнить такую процедуру. Нужно обращаться на станцию технического обслуживания, где работают квалифицированные мастера, и есть соответствующее оборудование.
Ультразвуковая очистка форсунок противопоказана, если форсунки изготовлены из тефлона или керамики. Можно выделить следующие недостатки, на которые стоит обратить внимание:
Трудоёмкая работа, требующая определённых усилий и времени. Чтобы выполнить очистку, мастер демонтирует и установит обратно форсунку.
- Могут повредиться керамические элементы, которые являются наиболее уязвимыми.
- Ультразвуковая очистка наиболее затратная в сравнении с другими способами. Для работы требуется дорогостоящее оборудование, разборка важных узлов двигателя. В качестве профилактических мероприятий ультразвук является не наилучшим вариантом.
Этот способ подходит автовладельцам, у которых сильно засорились форсунки. Перед началом выполнения работ требуется провести диагностику транспортного средства. В некоторых случаях проблема с мотором может скрываться в других неисправностях. Во время ультразвуковой очистки мастер на станции технического обслуживания обязан полностью осмотреть деталь на наличие повреждений.
В большинстве случаев от неправильной работы выходит из строя колпачок. Его поверхность становится повреждённой и деформированной. В такой ситуации требуется полная его замена. Дополнительно проводят проверку электрических разъёмов. На поверхности контактов не должно быть следов коррозии, грязи, пыли. При необходимости их также заменяют.
Только в условиях автомастерской специалист сможет проверить производительность форсунок. Для этой цели используют мерные цилиндры, которые способны сымитировать реальные условия работы. Их проверяют в течение 5 минут, после чего измеряют количество жидкости.
Очистка форсунок — это трудоёмкий процесс, поэтому доверить работу нужно квалифицированному специалисту. Он сможет не повредить внутренние детали, заменит расходники, почистит контакты. А также не рекомендуется использовать специальные жидкости, которые обещают гарантированный результат. Они могут стать причиной ещё большего засорения внутреннего сопла и фильтров. Подробнее об очистке газовых форсунок читайте в этой статье.
Источники:
http://lifehacker.ru/kak-promyt-forsunki-inzhektora-svoimi-rukami/
http://zen.yandex.ru/media/id/5d15e57ca1c9a700adaefce9/5d80cf91e6e8ef00ad02c070
http://wiki.zr.ru/%D0%A7%D0%B8%D1%81%D1%82%D0%BA%D0%B0_%D1%84%D0%BE%D1%80%D1%81%D1%83%D0%BD%D0%BE%D0%BA
http://www.liscar.ru/services/promyvka-inzhektora-forsunok/
http://promercedes.ru/informatsiya/chistka-forsunok
http://nashdom.life/mashina/chistka-forsunok-ultrazvukom-i-svoimi-rukami
