Регулировка фар ВАЗ 2110

Регулируем фары на ВАЗ-2110 своими руками (+видео)

Регулировка фар на ВАЗ-2110, как и на любом другом автомобиле, проводится для того, чтобы максимально эффективно осветить пространство и при этом не слепить встречных водителей. Это касается как ближнего, так и дальнего света. Десятка может укомплектовываться двумя типами оптики — немецкие блок-фары Bosch и отечественные фары завода Автосвет из города Киржач. Регулировка нужна как тем, так и другим фарам, чем мы сейчас и займёмся.

Какие фары для ВАЗ-2110 лучше и проще в регулировке

Никто не может ответить на этот вопрос наверняка, поскольку конструкция оптики отечественного и немецкого производителя различна. И там, и там есть свои плюсы и минусы. Немецкие фары стоят рублей на 200-300 дешевле, а за фары Киржач просят в среднем 2,7 — 3 тысячи рублей. Однако, дело здесь вовсе не в цене:

Фары Киржач конструктивно имеют линзованный блок для ближнего света. С одной стороны, это хорошо, поскольку поток света более сконцентрирован и теоретически должен лучше регулироваться. Тем не менее отечественный рассеиватель не даёт использовать весь потенциал линзы. Это сказывается на освещении в непогоду (туман, снег, дождь). Лампа ближнего света имеет классический рефлектор.
Немецкие бошевские фары получили рефлекторы ламп ближнего и дальнего света, никаких линз не имеют, но качество рассеивателя гораздо выше отечественного. Световой пучок ближнего света не такой сфокусированный, как в фарах Киржач, но уровень освещённости, особенно в сложных условиях, гораздо выше.

Что же касается процесса регулировки угла светового потока, то он ничем не отличается для фар обоих производителей и может быть выполнен как с применением специального стенда-экрана на СТО, так и в гаражно-полевых условиях своими руками.

Важность регулировки

Очень многие водители регулируют фары своих автомобилей по принципу «мне так лучше видно».

Если фары светят ниже и ближе, ездить с таким светом просто опасно.

Выехал на ровный участок дороги, выставил обе фары так, чтобы «мне было лучше видно», и дело с концом. На самом деле такой подход в корне не верный и опасный. Такие водители не учитывают, что даже ближним светом фар можно сильно ослепить встречного водителя, а это грозит для него если не аварией, то потерей контроля над автомобилем минимум на 20-40 секунд.

Теперь посчитайте, какое расстояние проезжает автомобиль за это время на скорости 60 км/ч и учтите, что все эти сотни метров водитель проезжает практически вслепую. А если скорость встречной машины 120 и впереди помеха, пешеход или крутой поворот?

Регулируем фары правильно

Именно поэтому будем уважать других участников движения и регулировать фары исключительно по правилам :

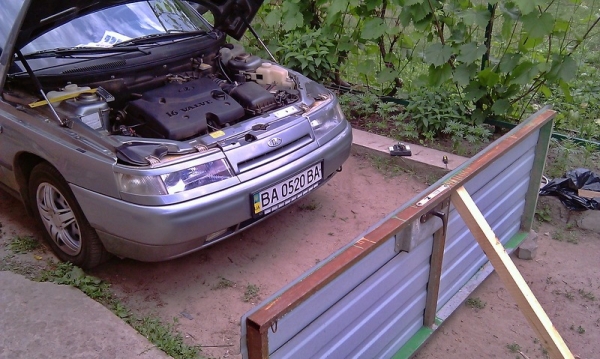

Как только стемнеет, находим любую вертикальную плоскость, к которой можно подъехать строго перпендикулярно на расстояние не меньше 5 метров. Это может быть стена, забор, ограждение, щит, что угодно, размерами не меньше два метра на метр. Главное — установить автомобиль на расстоянии пяти метров от экрана строго перпендикулярно, ровно в горизонтальной плоскости.

Схема регулировки фар.

Поворачиваем рукоятку в положение «0».

Добиваемся полного совпадения расположения светового пятна на экране с представленной схемой.

После этого закрываем правую фару и регулируем левую теми же винтами 1 и 2. Если фары отрегулированы правильно, верхняя граница пятна света должна проходить по линии 2, то есть на расстоянии 525 мм от земли, не выше.

Выводы

Конечно, идеальной точности регулировки, используя такой способ, мы не добьемся, но зато будем уверены, что фары выставлены на 90% правильно, освещают пространство эффективно и не слепят встречных водителей. Всем хорошей видимости и яркого света фар в любую погоду!

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

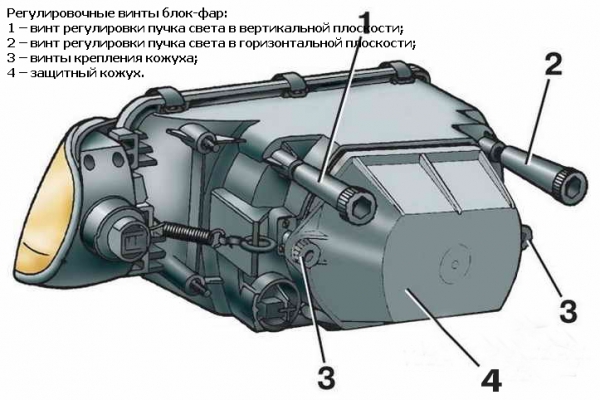

Регулировочные винты

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
Отъедьте от стены на 5 метров.
Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
Теперь включите оптику в режим ближнего света.
По очереди перекройте свет картоном или тканью, которая не пропускает его.
Крутите винты регулировки для достижения нужного результата.
Первой регулируют правую фару, а затем левую.
Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Читать еще: Самые дешевые квадроциклы

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Регулировка фар ваз 2110

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;
процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Сила света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

Схема разметки экрана для регулировки света фар на автомобиле

А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Читать еще: Объявление о продаже Suzuki Grand Vitara 2008

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

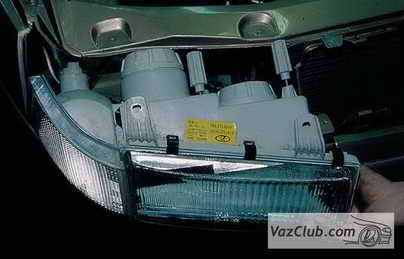

Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Регулировка фар на ВАЗ-2110 своими руками — детальная инструкция

Я уверен, что каждый ответственный автовладелец понимает, насколько важно, что бы свет фар вашего автомобиля был верно отрегулирован. Ведь неверная регулировка фар приводит не только к тому, что вы плохо видите дорогу в темное время суток, но и к тому, что вы можете слепить встречный транспорт а это не менее, а может даже и более опасно, и может привести к серьезным последствиям в виде ДТП. Именно поэтому мы уделим в этой статье внимание правильной регулировке фар на ВАЗ-2110, 2111 и 2112, расскажем как можно самостоятельно правильно отрегулировать фары на вашей десятке и что для этого нужно. Итак, поехали.

Для правильной регулировки фар на автомобилях десятого семейства не требуется особых сверхнавыков, достаточно иметь площадку с ровным полом и забором, а так же возможностью расположить автомобиль на расстоянии 5 метров от стены или забора. Стена или забор тоже должны быть максимально ровными, в идеале расположение по уровню, чтоб 90 градусов были выдержаны. Вот схема рисунка (стенда) по которому мы и будем регулировать свет наших фар. Можно нанести мелом, или другими сподручными средствами, главное без фанатизма и вандализма. Итак, вот схема рисунка, который нам нужен:

Обратите внимание на вертикальные линии – осевую О, а так же А и В, которые пересекаются через точки Е, эти две линии должны быть четко по центру фар вашего автомобиля. Они должны быть абсолютно симметричны относительно так называемой осевой линии автомобиля, которая обозначена буквой О на рисунке (мысленно поделили машину пополам). Расстояние между линиями А и В должно составлять 964 мм.

Замерьте высоту от пола до средней линии фар вашего автомобиля (на рисунке обозначена H), и по этой высоте прочертите линию на стене, верхняя горизонтальная на рисунке, и отступив в низ от нее на 65 мм прочертите параллельную ей вторую горизонтальную линию.

Она будет соответствовать горизонтальному центру световых пятен фар. Перед регулировкой установите гидрокорректор в среднее положение. В идеале посадить «водителя» на переднее сидение автомобиля, дабы симитировать авто при стандартной загруженности.

Теперь включаем ближний свет фар и прикрывая фары по очереди сподручными средствами приступаем к регулировке. На фарах ВАЗ-2110 присутствуют два регулировочных винта, вот они на схеме:

А вот они на фото:

На правильно отрегулированных фарах верхняя черта световых пятен на стене должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен совпадают с точками пересечения Е. То есть, если у вас все как на рисунке с регулировочными параметрами, вы можете считать регулировку фар успешно законченной. Если вышеописанным методом не удается отрегулировать какую либо из фар, то следует демонтировать фару с автомобиля и убедиться в ее исправности, возможно есть повреждения, которые не позволяют отрегулировать световой пучок.

Как правильно отрегулировать фары на ВАЗ 2110 и 2112 своими руками

Регулировка фар ВАЗ 2110 требуется для обеспечения оптимального угла светового потока и улучшения видимости при плохих погодных условиях. Оптика с нарушенными углами снижает яркость освещения обочины и дороги перед автомобилем. Высоко поднятый луч может ослепить встречного автовладельца и привести к серьезному ДТП.

Когда нужна регулировка

Корректировка положения рефлектора требуется в следующих случаях:

луч дальнего и ближнего света направлен слишком низко или высоко;
основное пятно направлено в сторону обочины или встречного транспорта.

Проверка и корректировка фонарей понадобится после замены лампочек, затяжной поездки по разбитому участку дороги или небольшого ДТП.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

На станции технического обслуживания с помощью специального прибора.
Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

Помыть кузов на мойке.
Накачать колеса в соответствии с указаниями на стойке водителя или двери.
Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
Наполнить полный бак топливом.
Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
Приготовить необходимые инструменты.

При постановке ВАЗа на ровную площадку стоит использовать подкладки под колеса или специальные башмаки. Установка ручного тормоза изменяет угол кузова и негативно сказывается на корректировке оптики.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

строительный уровень;
плотную ткань или картон;
средство для мытья окон;
перчатки;
противооткатные башмаки;
чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
Уложить груз на место водителя или посадить на него помощника.
Покачать кузов для расслабления сайлентблоков и пружин.
Проверить уклон кузова уровнем.
Установить электрокорректор в нулевое положение.
На стене отметить центр машины вертикальной линией.
Нанести линии А и В на расстоянии 1108 мм.
Начертить отметку высоты в 60 см горизонтальным пунктиром.
Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Читать еще: Удаление катализатора и установка пламегасителя

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

заглушить двигатель ВАЗа;
включить свет;
накрыть одну фару картоном;
с помощью ручек выставить пучок фар по схеме;
откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

По времени одна фара регулируется 10-15 минут в зависимости от опыта водителя. Процедура не требует особых навыков и сложного инструмента.

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

Регулируем свет фар ВАЗ 2110 своими руками правильно и по науке

Ни кого не нужно убеждать, что от исправности и того, насколько правильно произведена настройка и регулировка фар, зависит безопасность передвижения автомобиля как для водителя, всех сидящих в салоне, так и для пешеходов, а также встречных машин. Именно о том, как проводится регулировка фар ВАЗ 2110 мы поговорим.

Осветительные приборы

На Вазах применяются осветительные приборы:

Фары, а если быть более точным блок-фары, которые могут давать ближний, дальний свет;
Противотуманки. Ими комплектуются не все машины, хотя, в принципе, их можно установить своими руками на передних бамперах;
Габариты;
Указатели поворота.

Световые приборы на ВАЗ 2110

Подготовка к регулированию светового потока

Для того, чтобы улучшить видимость на ночной дороге, при этом, не ослепляя водителей встречных машин, необходимо отрегулировать свет фар. Делать это можно в сервисе, или своими руками. Улучшить световой поток на ВАЗе, поможет знание элементарных правил регулировки фар.

Итак, приступим:

Исправность. Убедитесь, что у вас исправен гидрокорректор или электрокорректор фар (в зависимости от комплектации). Учтите, что корректор выполняет важную роль, поэтому, прежде чем пройдет регулировка, нужно быть уверенным, что этот механизм исправен;
Положение. Выбрав абсолютно ровную площадку, установите автомобиль. Площадку нужно проверить уровнем, чтобы исключить перекос, иначе правильно отрегулировать фары не удастся;
Соорудите на расстоянии 5 метров от машины своеобразный вертикальный щит-экран, на котором можно будет рисовать;
Неплохо, если ровная площадка у вас будет перед воротами гаража. Они также вряд ли особо пострадают от мела;
Загрузка. Автомобиль, который регулируется, должен быть «в полном снаряжении» — заправлен, с нормальным давлением в шинах, а на водительском сидении – размещен груз весом водителя (или человек примерно такого же веса);
Вертикальная разметка. На экране, стене или гаражных воротах нарисуйте три вертикальные линии и разметьте их: «О» — будет линия посредине автомобиля (это место обычно обозначено знаком принадлежности автомобиля, в нашем случае это привычный знак ВАЗа); «Л» обозначает центр левой фары, а «П» — правой;
Горизонтальная разметка. Через центры фар проведите горизонтальную линию, обозначив ее N и на 65 мм ниже от нее проведите еще одну линию, которую пометьте «Р». Вот теперь становится возможной регулировка света своими руками.

Алгоритм регулировки

Последовательно выполняем следующие:

Закрываем правую фару картоном или другим материалом, не пропускающим свет;
Поворачиваем гидрокорректор в первое положение (І);
Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Модернизация

При небольшой доработке можно значительно улучшить фары Киржач своими руками, сделать их свечение более ярким.

Сначала фару нужно снять, затем разобрать в такой последовательности:

Для снятия стекла с Киржач используйте фен – им нужно разогреть герметик, затем острым ножом отделите стекло;
Удалите отражающую прокладку;
Модернизации коснутся лишь блоки ближнего света, поэтому открутите их;
А далее – на выбор: у Киржач можно или сместить линзу в сторону отражателя миллиметров на 10, или сточить модульное кольцо, сделав его короче. Это поможет улучшить световой поток фар Киржач, поднять его и сделать шире.

Альтернатива механике

Даже если регулировка своими руками у вас прошла по всем правилам, но при изменении нагрузки ВАЗа нужно изменить и угол наклона светового пучка. Для этого придуман гидрокорректор. Причем корректор сконструирован неразборным, он также не регулируется.

Соответственно, при выходе из строя, корректор просто меняют на новый. А наиболее частая причина того, что гидрокорректор выходит из строя – «клин» поршней или утечка жидкости.

При возникшей необходимости есть целесообразность в том, чтобы заменить данный корректор, на более современный и высокотехнологичный электрокорректор. Комплект, предусматривающий, что на машину будет установлен электрический корректор, состоит из регулятора положения фар, самого механизма с кольцами – уплотнителями и проводов.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Источники:

http://carfrance.ru/reguliruem-fary-na-vaz-2110/
http://luxvaz.ru/vaz-2110/113-regulirovka-far.html
http://vaz-2110.ru/optika-avtomobilya/regulirovka-far-vaz-2110.html
http://www.vazdriver.ru/regulirovka_far_na_vaz2110_svoimi_rukami_detalnaya_instrukciya.html
http://infokuzov.ru/remont/fary-vaz-2110
http://vazweb.ru/desyatka/osveshchenie/regulirovka-far.html

голоса

Рейтинг статьи
