Самодельный предпусковой подогреватель двигателя автомобиля Ваз

Как сделать простой предпусковой подогреватель.

Поздняя осень и зима, время, когда водители начинают думать: «А не поставить ли предпусковой подогреватель». Если машина стоит на стоянке, сторожей вряд ли обрадует ваша просьба выделить 3 кВт электрической мощности. А просьбу подойти к вашему автомобилю ровно в пять часов утра, и включить вилку в розетку, могут счесть чрезмерным пожеланием. Даже за доплату.

Это тот случай, когда подогреватель малой мощности лучше. Для легкового автомобиля подойдёт подогреватель в половину киловатта. Этой мощности достаточно чтобы поддерживать двигатель всю ночь горячим. Самый дешёвый такой подогреватель — отечественный беспризорник, кипятильник в блок цилиндров. Он стоит тысячу рублей и ещё пятьсот установка.

Хотите сделать подогреватель своими руками? Сколько он будет стоить, я вам даже не скажу. У меня все необходимое было.
Отыщите на кухне кипятильник. Сколько лет он лежит у вас без работы? Я своим последний раз пользовался в 1997 году. Пора кипятильнику сменить сферу деятельности. Пятьсот ватт для Калины в самый раз. А вот если вы планируете купить тягач, большой мощности, то и подогреватель потребуется мощнее.

Подберите кусок стальной водопроводной трубы с резьбой на концах. Лучше сгон. Длинную резьбу потом используете для крепления. Надо чтобы кипятильник одевался на трубу с лёгким натягом или уж минимальным зазором. У меня был кусок оцинкованной трубы, и я в нужном месте цинк сдирал. Можно обойтись просто чёрным сгоном. Всё-таки антифриз содержит антикоррозионные присадки.

Теперь нужно зачистить и залудить трубу и кипятильник. Кипятильник я отмыл от накипи в лимонной кислоте и слегка пошаркал наждачной шкуркой. С трубой гораздо проще, я воспользовался болгаркой с жёсткой проволочной щёткой. Десять минут и готов блестящий поясок.
Чтобы залудить пришлось воспользоваться паяльной лампой, припоем, аспирином (таблетки такие, я использовал их в качестве флюса). Залудить поясок на трубе получилось. Что касается кипятильника, результат скорее отрицательный. Хотя на наружных поверхностях припой удалось нанести. Возможно, вы сделаете это лучше.

Теперь надо надеть кипятильник на трубу. Ели припой затёк в зазор между витками кипятильника и соединил их, то воспользуйтесь ножовкой по металлу. Накрутите кипятильник и прогрейте соединение паяльной лампой. Припой расплавится и кипятильник примет свою исходную форму. Наверное, если хорошо припаять, этого достаточно. Но я думаю, что залить свинцовую муфту, лишним не будет.
Форму для муфты сделайте из картона или ватмана. Конечно, этот материал не выносит горячего свинца, но на пять секунд его хватит. Да и ведро с песком вам поможет. Сделайте форму, расположите её в ведре, так чтобы песок поддерживал стенки формы. Песок должен быть лишь слегка влажный, чтобы не сыпался, но не сырой.

Свинец грейте подольше. Пока расплавится и ещё пятнадцать минут. Нам нужно оплавить припой, чтобы свинец хорошо пристал к нему. Быстро залейте в форму и оставьте остывать минут на пятнадцать. Сам свинец застынет за несколько секунд, но лучше подождать пока все остынет. Можно будет в руки взять. Снять обгоревшую бумагу, возможно, где-то зачистить или подравнять.

Получился нагреватель, соединённый с трубой. Свинцовая муфта поможет передать тепло к стенкам трубы. Как конкретно встроить его в систему охлаждения, подумайте сами. Я пока не поставил свой нагреватель на машину. Хочу добавить термореле, приверну его саморезом к муфте. И нужен подходящий разъем . Закреплю его в моторном отсеке.

Еще один простой подогреватель тосола своими руками

Вот опять пришла зима и теперь снова у водителей острой встает вопрос запуска двигателя автомобиля на морозе. Когда температура опускается слишком сильно, аккумулятор теряет свою мощность, а двигатель при этом провернуть очень тяжело, поэтому завести авто сразу бывает проблематично. Решить такую проблему можно путем установки специального устройства, которое перед запуском может прогревать охлаждающую жидкость двигателя. Конечно, такое устройство можно и купить, но самый бюджетный вариант это, конечно же, самоделка.

В статье автор поделился тем, как можно изготовить простой подогреватель тосола с минимальным количеством материалов и вложений. Работать устройство будет от напряжения 12 В, следовательно его можно подключать от аккумулятора, но лучше всего конечно от сети через трансформатор, так как зимой аккумулятор лучше не тревожить.

Изготовив такой нагреватель, можно забыть о том, что автомобиль не заведется даже при -30 С.

Материалы и инструменты для изготовления:
— две трубы с тонкого металла диаметр первой 80 мм и толщина 1 мм, диаметр второй зависит от диаметра патрубков конкретного автомобиля);
— два нагревательных элемента (делаются самостоятельно);
— провода;
— предохранитель на 10А, а также выключатель;
— сварка или паяльник;
— ножницы по металлу;
— тонколистовой металл (толщина 1 мм);
— болгарка или другой инструмент для резки труб.

Процесс изготовления нагревателя:

Шаг первый. Делаем корпус нагревателя

Для создания корпуса нужно взять трубу диаметром 80 мм и разрезать ее. В итоге должен получиться отрезок 80 мм в длину. Дальше берется труба меньшего диаметра (в данном случае 20 мм) и от нее отрезается кусок длиной 40 мм.


Шаг второй. Создаем нагревательный элемент

В качестве нагревательного элемента будет использоваться нихромовая проволока. Для установки проволоки нужно вырезать два толстых куска из паранита. Спираль может быть любого диаметра и длины, самое главное при этом, чтобы их сопротивление составляло при замере 2.5 или 4Ом. Если отрезок проволоки будет слишком коротким, он может сгореть, так как температура станет слишком высокой.


Фиксируется проволока с помощью винтов с гайками на 3 или 4 мм. Все контакты нужно хорошенько затянуть, так как в противном случае проволока из-за слабого соединения перегорит.

Шаг третий. Создаем теплообменник

Чтобы изготовить теплообменник понадобится такое устройство как кузовной или газовый сварочный аппарат, так как варить придется тонкий металл. Как альтернативу можно использовать паяльник и припои с высокой температурой плавления.

Чтобы площадь теплообмена была выше, во внутренней части теплообменника нужно сварить две пластины, они должны находиться перпендикулярно трубкам, из которых будет поступать тосол. После сваривания нужно проверить герметичность конструкции. Теперь можно переходить к сборке подогревателя.

Шаг четвертый. Завершающий этап

Со стороны заглушек нужно положить тонкие листы паранита или асбеста. Теперь ставится нагревательное устройство, полые места заполняются листовым или шнуровым асбестом. Теперь можно вывести контакты и закрыть конструкцию заранее изготовленными крышками.

Для функционирования двух таких обогревателей используется аккумулятор на 12 Вольт с параллельным подключением. Можно использовать источник и на 24 Вольта, но тогда обогреватели включаются последовательно.

После того как устройство будет собрано, его можно обмотать изолентой. Помпа устанавливается в охлаждающую цепь автомобиля по направлению потока. Теперь осталось один провод подключить к массе, а другой к плюсу аккумулятора через предохранитель на 10А. Также можно поставить и переключатель для простоты использования.

По словам автора, устройство способно функционировать при температуре вплоть до -35 градусов. На полный прогрев двигателя уходит порядка 30-ти минут.
Источник

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Инструкция по изготовлению подогревателей двигателя своими руками

Изготовить для авто электрический подогрев двигателя своими руками можно на основе прогрева масла или антифриза. Для дизельного мотора эффективнее всего сделать обогрев отдельных элементов топливной системы, например, фильтра тонкой очистки или сепараторной конфигурации. Разработать в домашних условиях автономное устройство, работающее на газу, бензине или солярке не получится из-за сложности процесса и высокой пожароопасности самодельного агрегата.

Как сделать подогреватель антифриза на 220В

Читать еще:  Десять лучших дешевых внедорожников

Для обеспечения циркулиции хладагента по системе при разработке автомобильного электроподогрева двигателя на 220 В, лучше всего использовать помпу (насос). При отсутствии насосного устройства установить нагревательное оборудование необходимо в самой низкой точке охладительной системы.

Для разработки электроподогревателя бензинового или дизельного двигателя потребуется:

— металлический котел или бочонок;

— распределительный узел (коробку можно приобрести в магазине с электроникой или на радиорынке);

— нагревательный компонент (к примеру, ТЭН от чайника);

— штуцера для подключения (допускается применение сантехнических изделий).

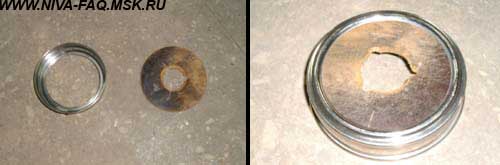

На первом этапе необходимо усовершенствовать крышку бачка, для этого из нее выдавливается стекло. Из листа текстолита (рекомендованная толщина 6 мм) вырезается необходимая форма, после чего материал вклеивается в крышку с применением эпоксидного клея. Это позволит обеспечить максимальную герметичность и не допустить утечки.

В дне резервуара выполняется установка двух штуцеров

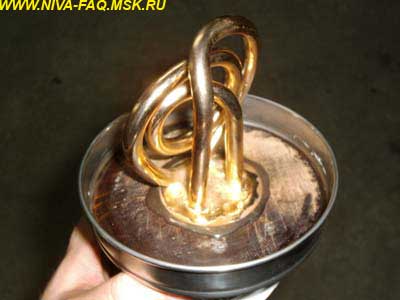

Затем в крышку на эпоксидный клей вклеивается нагревательный компонент, в данном случае это ТЭН от электрического чайника

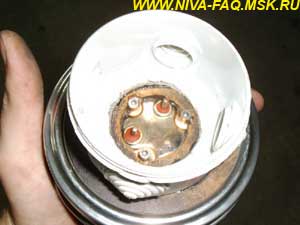

Распределительный механизм ставится таким образом, чтобы в нем можно было закрыть электропроводку. Затем в крышке коробочки производится монтаж гнезда для подключения проводника.

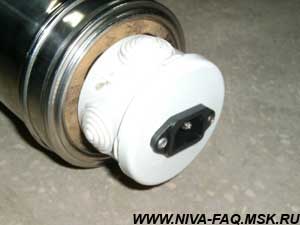

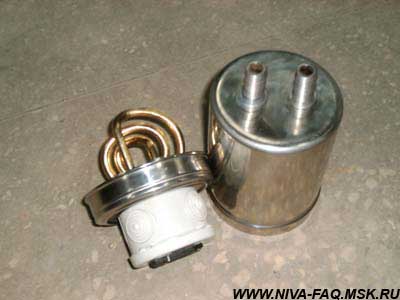

Так выглядят сделанные бачок и крышка

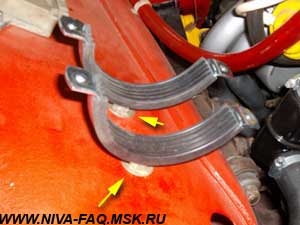

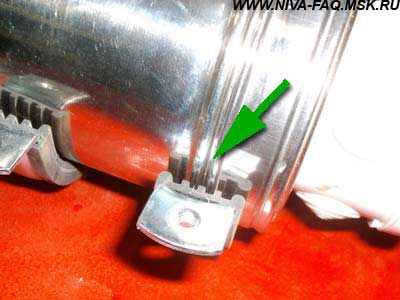

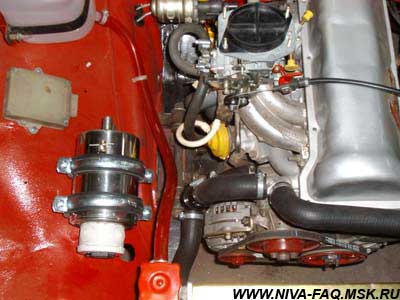

Производится фиксация резервуара с применением хомутов. Один из элементов крепления не позволит крышке слететь от давления при запущенном силовом агрегате.

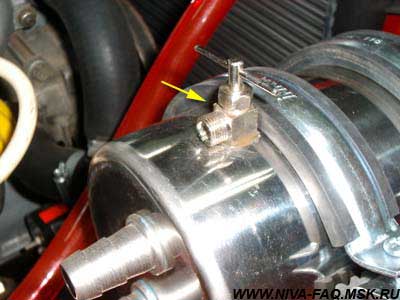

Выполняется установка штуцера с вентилем, который применяется для стравливания воздуха из резервуара

Подогреватель антифриза на 12В

Нюансы, которые надо учитывать при сборке подогревателя своими руками:

— Питание нагревательного устройства осуществляется от 12-вольтного источника, в качестве которого выступает аккумулятор (на грузовых авто это батарея на 24В). В холодное время года АКБ быстро разряжается, поэтому зимой для запитки агрегата можно использовать дополнительный трансформатор.

— Все контакты и проводники должны быть тщательно заизолированы, чтобы исключить вероятность утечки тока и замыкания.

— Электроцепи рекомендуется дополнительно обмотать изолентой, это позволит увеличить их срок службы.

Для выполнения задачи потребуются:

— два трубы из тонкого металла — диаметр первой должен составить 8 см, а толщина — 1 мм, диаметр второй определяется размерами шлангов охладительной системы авто;

— два нагревательных компонента (их нужно делать своими руками);

— предохранительное устройство на 10 ампер и переключатель для активации и отключения нагревателя;

— паяльник с расходными материалами или сварочный аппарат;

— ножницы для резки по металлу;

— стальной лист толщиной 1 мм;

— болгарка для резки труб либо другой аналогичный инструмент.

На первом этапе необходимо взять заранее подготовленную трубу диаметром 8 см и разрезать ее, чтобы получился отрезок 80 мм в длину.

Затем нужно взять трубку меньшего диаметра (в примере используется изделие на 2 см), от него отрезается кусок длиной 4 см.

Затем нужно сделать две заглушки. Эти элементы необходимо вырезать из металлического листа или, к примеру, жестяной банки с применением ножниц по металлу. Диаметр изделий должен составить 8 см, а их толщина будет 1 мм.

Из того же куска металла делается две крышки, но их размер должен быть немного больше.

На следующем этапе сооружается нагревательный элемент, в качестве которого применяется нихромовая спираль.

Для монтажа необходимо вырезать два толстых кусочка из паранита. Диаметр и длина спирали могут быть любыми, но сопротивление этих элементов должно составить 2,5 либо 4 Ом. В случае, если отрезок проволоки будет очень коротким, то он может перегореть в результате воздействия критически высокой температуры.

Для фиксации проволоки применяются болты с гайками на 3 мм. Контактные элементы должны быть максимально затянуты, иначе из-за некачественного соединения проволока перегорит.

На третьем этапе делается теплообменник, для его изготовления потребуется кузовной или газовый сварочный аппарат, поскольку придется варить тонкий металл.

В качестве альтернативы возможно применение паяльника с припоями, но нужно обеспечить максимальную температуру плавления.

Для создания максимальной площади обмена, во внутренней площади изделия надо сварить две пластины, причем эти компоненты необходимо установить перпендикулярно патрубкам, из которых подается тосол.

После сварки нужно произвести диагностику герметичности конструкции. Выполнив эти действия, можно собирать нагревательный агрегат.

На завершающем этапе со стороны заглушек укладываются тонкие листы асбеста либо паранита. Свободные места необходимо заполнить шнуровым либо листовым асбестом.

Затем нужно вывести контакты и закрыть полученную конструкцию посредством заранее подготовленных крышек.

Установка самодельного подогревателя

После сборки нагревательного оборудования выполняются следующие действия:

Устройство необходимо обмотать изолентой.

Установка помпы производится в охлаждающую цепь транспортного средства по направлению потока расходного материала.

После этого нужно подсоединить один кабель с «массой», а второй — с положительным выводом аккумуляторной батареи. Для защиты электролинии необходимо использовать предохранительное устройство на 10 ампер. Для более упрощенной эксплуатации нужно установить выключатель.

Для работы двух нагревательных устройств потребуется аккумуляторная батарея на 12 вольт с параллельным подключением. Допускается использование 24-вольтного аккумулятора, но в таком случае подсоединение должно быть последовательным.

Самодельный предпусковой подогреватель двигателя автомобиля Ваз

Зимой запуск замерзшей силовой установки вызывает много проблем у автовладельцев. Загустевшее масло, плохая испаряемость топлива, повышенное сопротивление в АКБ приводят к тому, что силовой агрегат очень неохотно заводиться. Но решение такой проблемы есть – установить и использовать предпусковые подогреватели. Эти устройства позволяют разогреть технические жидкости мотора, обеспечивая сравнительно легкий пуск мотора в сильный мороз.

Рынок автомобильных аксессуаров предлагает большое количество таких устройств. Но многие автовладельцы не особо спешат тратить деньги, предпочитая изготовить подогреватель двигателя своими руками. И это вполне возможно, по эксплуатационным показателям самодельные приборы не уступают заводским, а финансовые затраты будут значительно меньшими.

В целом, заводские и самодельные изделия используют один и тот же принцип. Для разогрева используются ТЭНы, то есть нагрев осуществляется электроэнергией, но вот воздействовать они могут как на антифриз, так и на масло. Также они могут работать от сети 220 В, или же быть автономными, работающими от бортовой сети авто (12 В). В каждом из этих устройств есть свои достоинства и недостатки.

Некоторые нюансы

Несколько об особенностях использования обоих видов подогревателей. Если взять обычный легковой автомобиль, то объем смазочного материала и охлаждающей жидкости не сильно отличается (в среднем масла заливается 3,5 литра, а антифриза – 4,5 литра). То есть, теоретически энергии для разогрева обеих жидкостей потребуется примерно одинаково. Но есть один нюанс – масло находится в одном месте – поддоне, а антифриз располагается по всей системе. Поэтому в случае с использованием устройства для разогрева охлаждающей жидкости, то требуется обеспечение циркуляции, а вот при нагреве масла этого не нужно.

И еще – антифриз необходимо достаточно сильно разогревать (хотя бы до 50-60 град.) масло же этого не требует, его можно лишь немного увеличить его температуру, чтобы повысить текучесть.

Из-за этих особенностей использовать для нагрева антифриза 12-вольтовый подогреватель не целесообразно, поскольку для должного подогрева потребуется очень много энергии. Поэтому автономные устройства в основном используются для воздействия на смазочный материал, а вот работающие от сети 220 В устанавливаются в систему охлаждения.

Далее рассмотрим, как изготовить предпусковой подогреватель своими руками на ВАЗ или любой другой автомобиль. Отметим, что вариаций самодельных устройств очень много, мы же опишем только два сравнительно простых в изготовлении прибора.

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

  • ТЭН;
  • Отрезки труб;
  • Сантехнические сгоны, тройники, переходники;
  • Материалы для герметизации соединений;
  • Хомуты;
  • Кабель с вилкой;
  • Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Читать еще:  Машины Nissan X-Trail X-Trail III Nissan X-Trail Nissan X-Trail

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

  • Слесарные тиски;
  • Метчики и плашки для нарезания резьб;
  • Набор ключей;
  • Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

  1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
  2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
  3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
  4. Вкручиваем в тройник подготовленный отрезок;
  5. С другой стороны в трубу вкручиваем переходник;
  6. Еще один переходник вкручиваем в третий вывод тройника;
  7. Присоединяем к ТЭНу кабель, соединения изолируем;

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто. Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль.

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда. Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров, а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной. Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной. Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Устройство для подогрева масла на 12 В

Теперь рассмотрим, как сделать подогреватель двигателя 12 вольт своими руками. В этом случае устройство будет использоваться для подогрева смазочного материала. Располагаться он будет в поддоне. Причем для этого не нужно делать каких-либо отверстий в нем, поскольку подогреватель масла будет вкручиваться вместо сливной пробки.

Для его изготовления потребуется:

  • Трубка небольшого диаметра;
  • Нихромовая проволока 0,6 мм, общей длиной 2 м (в виде спирали);
  • Керамические изоляторы;
  • Текстолитовые шайбы и втулки;
  • Мелкие соединительные элементы (болтики и гайки к ним);
  • Сливная пробка;

Сборка подогревателя не сложная, но потребуется выполнение токарных работ.

Делается подогреватель так:

  1. В сливной пробке со стороны резьбы проделываем отверстие (не сквозное, до торца должно оставаться примерно 5 мм) диаметром 13 мм, и нарезаем в нем резьбу М14;
  2. Затем нужно проделать сквозное отверстие 8 мм. В это отверстие вставляем текстолитовую трубку соответствующего размера;
  3. Для изготовления потребуется отрезок трубки 12-13 см с наружным диаметром 14 мм. С одной стороны наносим наружную резьбу М14;
  4. С одной стороны к нихромовой спирали прикручиваем длинный болт с гайкой. Накидываем на него текстолитовую шайбу и вставляем в отверстие пробки. С другой стороны накидываем еще одну шайбу, а затем все фиксируем гайкой. Это будет «плюсовой» вывод, поэтому собирая все, необходимо проследить, чтобы устанавливаемый болт нигде не касался тела пробки;
  5. Поверх на спираль надеваем керамические изоляторы;
  6. Ко второму концу тоже прикручиваем болт с гайкой;
  7. В трубку вставляем спираль с изоляторами, а затем ее вкручиваем в отверстие с резьбой, проделанное в пробке;
  8. Второй коней трубки необходимо заглушить пробкой. При этом следует сделать так, чтобы болтик на конце спирали постоянно контактировал с пробкой (его можно припаять);
  9. Герметизируем изделие. Для этого пробку и место соединения трубки лучше пропаять;

Ниже представлена более наглядная схема подогревателя:

Собрав все, остается только установить и подключить подогреватель поддона. В монтаже ничего сложного нет, вкручиваем изделие вместо сливной пробки и все.

Для питания потребуется проложить провод от АКБ (только «+», поскольку «-» — сам поддон). При этом также понадобиться в схему установить выключатель и предохранитель на 10 А.
Такой подогреватель удобен тем, что не требует сторонних источником питания и им воспользоваться можно везде. Но стоит отметить, что в процессе работы он достаточно сильно расходует заряд АКБ, поэтому больше чем на полчаса его включать не стоит.

Выше описаны только два метода изготовления предпускового подогревателя для ВАЗ. На деле схем изготовления больше, да и зная принцип работы, можно разработать свое устройство с какими-то иными конструктивными особенностями.

Инструкция по изготовлению подогревателей двигателя своими руками

Изготовить для авто электрический подогрев двигателя своими руками можно на основе прогрева масла или антифриза. Для дизельного мотора эффективнее всего сделать обогрев отдельных элементов топливной системы, например, фильтра тонкой очистки или сепараторной конфигурации. Разработать в домашних условиях автономное устройство, работающее на газу, бензине или солярке не получится из-за сложности процесса и высокой пожароопасности самодельного агрегата.

Как сделать подогреватель антифриза на 220В

Для обеспечения циркулиции хладагента по системе при разработке автомобильного электроподогрева двигателя на 220 В, лучше всего использовать помпу (насос). При отсутствии насосного устройства установить нагревательное оборудование необходимо в самой низкой точке охладительной системы.

Для разработки электроподогревателя бензинового или дизельного двигателя потребуется:

— металлический котел или бочонок;

— распределительный узел (коробку можно приобрести в магазине с электроникой или на радиорынке);

— нагревательный компонент (к примеру, ТЭН от чайника);

— штуцера для подключения (допускается применение сантехнических изделий).

На первом этапе необходимо усовершенствовать крышку бачка, для этого из нее выдавливается стекло. Из листа текстолита (рекомендованная толщина 6 мм) вырезается необходимая форма, после чего материал вклеивается в крышку с применением эпоксидного клея. Это позволит обеспечить максимальную герметичность и не допустить утечки.

В дне резервуара выполняется установка двух штуцеров

Затем в крышку на эпоксидный клей вклеивается нагревательный компонент, в данном случае это ТЭН от электрического чайника

Распределительный механизм ставится таким образом, чтобы в нем можно было закрыть электропроводку. Затем в крышке коробочки производится монтаж гнезда для подключения проводника.

Так выглядят сделанные бачок и крышка

Производится фиксация резервуара с применением хомутов. Один из элементов крепления не позволит крышке слететь от давления при запущенном силовом агрегате.

Выполняется установка штуцера с вентилем, который применяется для стравливания воздуха из резервуара

Подогреватель антифриза на 12В

Нюансы, которые надо учитывать при сборке подогревателя своими руками:

— Питание нагревательного устройства осуществляется от 12-вольтного источника, в качестве которого выступает аккумулятор (на грузовых авто это батарея на 24В). В холодное время года АКБ быстро разряжается, поэтому зимой для запитки агрегата можно использовать дополнительный трансформатор.

— Все контакты и проводники должны быть тщательно заизолированы, чтобы исключить вероятность утечки тока и замыкания.

— Электроцепи рекомендуется дополнительно обмотать изолентой, это позволит увеличить их срок службы.

Для выполнения задачи потребуются:

— два трубы из тонкого металла — диаметр первой должен составить 8 см, а толщина — 1 мм, диаметр второй определяется размерами шлангов охладительной системы авто;

Читать еще:  Клапаны механизма газораспределения двигателя внутреннего сгорания

— два нагревательных компонента (их нужно делать своими руками);

— предохранительное устройство на 10 ампер и переключатель для активации и отключения нагревателя;

— паяльник с расходными материалами или сварочный аппарат;

— ножницы для резки по металлу;

— стальной лист толщиной 1 мм;

— болгарка для резки труб либо другой аналогичный инструмент.

На первом этапе необходимо взять заранее подготовленную трубу диаметром 8 см и разрезать ее, чтобы получился отрезок 80 мм в длину.

Затем нужно взять трубку меньшего диаметра (в примере используется изделие на 2 см), от него отрезается кусок длиной 4 см.

Затем нужно сделать две заглушки. Эти элементы необходимо вырезать из металлического листа или, к примеру, жестяной банки с применением ножниц по металлу. Диаметр изделий должен составить 8 см, а их толщина будет 1 мм.

Из того же куска металла делается две крышки, но их размер должен быть немного больше.

На следующем этапе сооружается нагревательный элемент, в качестве которого применяется нихромовая спираль.

Для монтажа необходимо вырезать два толстых кусочка из паранита. Диаметр и длина спирали могут быть любыми, но сопротивление этих элементов должно составить 2,5 либо 4 Ом. В случае, если отрезок проволоки будет очень коротким, то он может перегореть в результате воздействия критически высокой температуры.

Для фиксации проволоки применяются болты с гайками на 3 мм. Контактные элементы должны быть максимально затянуты, иначе из-за некачественного соединения проволока перегорит.

На третьем этапе делается теплообменник, для его изготовления потребуется кузовной или газовый сварочный аппарат, поскольку придется варить тонкий металл.

В качестве альтернативы возможно применение паяльника с припоями, но нужно обеспечить максимальную температуру плавления.

Для создания максимальной площади обмена, во внутренней площади изделия надо сварить две пластины, причем эти компоненты необходимо установить перпендикулярно патрубкам, из которых подается тосол.

После сварки нужно произвести диагностику герметичности конструкции. Выполнив эти действия, можно собирать нагревательный агрегат.

На завершающем этапе со стороны заглушек укладываются тонкие листы асбеста либо паранита. Свободные места необходимо заполнить шнуровым либо листовым асбестом.

Затем нужно вывести контакты и закрыть полученную конструкцию посредством заранее подготовленных крышек.

Установка самодельного подогревателя

После сборки нагревательного оборудования выполняются следующие действия:

Устройство необходимо обмотать изолентой.

Установка помпы производится в охлаждающую цепь транспортного средства по направлению потока расходного материала.

После этого нужно подсоединить один кабель с «массой», а второй — с положительным выводом аккумуляторной батареи. Для защиты электролинии необходимо использовать предохранительное устройство на 10 ампер. Для более упрощенной эксплуатации нужно установить выключатель.

Для работы двух нагревательных устройств потребуется аккумуляторная батарея на 12 вольт с параллельным подключением. Допускается использование 24-вольтного аккумулятора, но в таком случае подсоединение должно быть последовательным.

Самодельный предпусковой подогреватель двигателя автомобиля Ваз

В нашем климате подогрев вещь вообщем-то полезная! Зимние падения температуры до -30. -40 градусов плоховато сказываются на машине. Даже при -25 машина уже неохотно заводится. Как же завести ее утром, после ночной стоянки на улице? Ответ один — нужен подогрев. Вариантов много! Но меня интересовал предпусковой подогрев от 220 вольт, т. к. он имеет наиболее простую конструкцию и достаточно надежен.

На рынке имеются различные варианты подогревов разной мощности и разной ценовой категории. Я стараюсь машину, по возможности, ставить в гараже, поэтому мне не хотелось платить большие деньги за подогреватель, который мне будет нужен всего два-три раза в году. К тому же не хотелось ставить подогрев, который работает исключительно за счет конвекции (естественного распространения тепла). В машине уже установлена эл. помпа (от Газели), оставался только подогреватель. и я решил изготовить его сам!

Я купил металлический бачок диаметром 11 см (в отделе кухонной утвари он назывался бочонок для специй). На мой взгляд, наиболее оптимальный вариант! Заказал два штуцера для подвода охлаждающей жидкости (если кому надо могу выложить чертеж). Нагревательный элемент взял от электрочайника (мощностью от 1850 до 2200 ватт). Плюс ко всему, для того, чтобы скрыть провода подключения к ТЭНу и предохранитель, купил распределительную коробку, ее можно купить в любом магазине электротоваров.

В крышке бочонка было стеклянное окошечко — я его выдавил. Вклеил туда вырезанный по форме кусок текстолита (толщиной 6 мм) с прорезанным по середине отверстием для ТЭНа. На эпоксидном клее закрепил сам ТЭН, распределительную коробку (см.фотки). В дне бачка просверлил два отверстия и установил для штуцера (вход/выход).

Позднее оказалось, что т. к. штуцера я разместил не у самых краев, при заполнении бачка тосолом в нем неизбежно останется воздушная пробка. Пришлось врезать еще маленький штуцер (с вентилем) для стравливания воздуха.

Бочонок собирается, при этом крышка садится на герметик (выдерживающий температуру более 100 градусов). Чтобы она не слетела под давлением, ее необходимо стянуть хомутом! При этом можно сделать как я. (читайте дальше!)

В моторном отсеке я установил крепление для этого бачка. При этом я использовал два металлических сантехнических хомута с резиновыми прокладками (диаметр 110-116 мм).

Теперь, когда я установлю бачок в моторный отсек, один из хомутов, сразу же стянет крышку, и она не слетит с корпуса (см. фотки)!

Для получения полного эффекта при прогреве нужно включать эл. помпу (вспомогательный электрический насос), который будет создавать циркуляцию в системе охлаждения.

Впоследствии, во время эксплуатации, подогреватель включается в розетку и начинает нагревать тосол. Одновременно включаем вспомогательный электрический насос (эл. помпа от Газели). Во время работы подогревателя, насос закачивает холодную охлаждающую жидкость (тосол) в бачок, там тосол нагревается (посредством нагревательного элемента мощностью около 2 киловатт) и поступает в двигатель под давлением, создаваемым вспомогательным электрическим насосом, оттуда уже немного остывший тосол проходит через радиатор отопителя и вновь попадает во вспомогательный электрический насос (смотри схему подключения).

При этом происходит интенсивный нагрев охлаждающей жидкости, которая в свою очередь нагревает двигатель, впускной коллектор, устройство подогрева карбюратора и радиатор отопителя салона. Через небольшой промежуток времени температура двигателя поднимается, и можно заводить мотор, при этом отопитель в салоне уже будет выдувать теплый воздух.

ВНИМАНИЕ: Перед запуском двигателя необходимо отключать устройство подогрева. На всякий случай.

Вот и всё! Достаточно просто, дешево, эстетично и надежно.

Схема работы штатной системы охлаждения двигателя ВАЗ-21213:

Схема модернизированной системы охлаждения после установки предпускового подогревателя. Желтым цветом отмечено новое оборудование:

Основная часть необходимых деталей:
1 — металлический бочонок.
2 — распределительная коробка (можно купить в любом магазине электротоваров).
3 — нагревательный элемент (ТЭН от чайника).
4 — штуцера (можно подобрать и обычные сантехнические)

Модернизируем крышку бачка. Выдавливаем оттуда стекло. Вырезаем из листа толстого текстолита (у меня 6 мм) нужную форму, и вклеиваем текстолит в крышку при помощи эпоксидного клея. Тем самым мы обеспечим герметичность:

В дне бачка устанавливаем два штуцера:

В крышку на эпоксидный клей вклеиваем нагревательный элемент (ТЭН от электрочайника):

Распределительную коробку ставим так, чтобы в будущем закрыть электропроводку:

В крышке распределительной коробки устанавливаем гнездо для подключения кабеля (который можно возить например в багажнике):

Комплект (бачок + крышка):

Крепление бачка (из сантехнических хомутов):

Один из хомутов не даст крышке слететь от давления при работающем двигателе:

Штуцер (с вентилем) для стравливания воздуха из бачка:

Итого всей работы!
Пока еще не подключены шланги. Схему их подключения можно увидеть в начале иллюстраций:

Статья скопирована с разрешения автора с сайта Томского Клуба Автомобилистов.

Источники:

http://www.ladatuning.net/tyuning-dvigatelya-vaz/781-kak-sdelat-prostoj-predpuskovoj-podogrevatel
http://usamodelkina.ru/6719-esche-odin-prostoy-podogrevatel-tosola-svoimi-rukami.html
http://pikabu.ru/story/instruktsiya_po_izgotovleniyu_podogrevateley_dvigatelya_svoimi_rukami_6681925
http://remont-avtovaz.ru/samodelnyj-predpuskovoj-podogrevatel-dvigatelya-avtomobilya-vaz/
http://pikabu.ru/story/instruktsiya_po_izgotovleniyu_podogrevateley_dvigatelya_svoimi_rukami_6681925
http://www.niva-faq.msk.ru/tehnika/dvigatel/sis_ohl/niva_ten.htm

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
