Схема предохранителей ланос 15

Шевроле ланос — блоки с предохранителями

Chevrolet Lanos — седан спроектированный на базе Daewoo Lanos, начал поставятся в Россию в 2005 году. Производился в 2006, 2007, 2008 и 2009 году. Далее известен под брендом Chance. Мы предполагаем информацию о предохранителях шевроле ланос и блоках реле с подробным описанием схем, а так же отметим предохранитель отвечающий за прикуриватель.

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Описание предохранителей и реле шевроле ланос

Предохранители

Реле

Предохранители и реле в салоне ланос

Блок с предохранителями

Он находится на левой стойке, около двери.

На обратной стороне защитной крышки представлено точное описание расположения предохранителей для вашего автомобиля.

Схема

Расшифровка

F1 (10А) — Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.

F2 (10А) — Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

F3 (15А) — Аварийная сигнализация.

F4 (15А) — Центральный замок.

F5 (10А) — Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.

F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15А) — Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.

D8 (диод) — Выключатель сигнализатора открытой двери (дверь водителя).

F9 (10А) — Цепь питания аудиосистемы от выключателя зажигания.

F10 (15А) — Прикуриватель.

F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.

F12 (10А) — Лампа света заднего хода в правом заднем фонаре.

F13 (15А) — Подушка безопасности.

F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) — Катушка зажигания Шевроле Ланос.

F16 (15А) — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

F18 (20А) — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

За прикуриватель отвечает предохранитель номер 10.

Блок с реле

В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

Схема

Обозначение

  1. Противотуманный фонарь;
  2. Реле 4 скорости вентилятора отопителя;
  3. Реле прерывистого режима работы очистителя ветрового стекла;
  4. Аварийная сигнализация.

Дополнительная информация

В данном видео можно наглядно посмотреть на ремонт топливного насоса, путем замены предохранителя.

Руководство по эксплуатации

Хотите больше информации? Вот инструкция по эксплуатации шевроле ланос: «скачать«.

Схема предохранителей ланос 15

F1 – Главный предохранитель = 80A
F2 – Система зажигания 1 = 30A
F3 – Система зажигания 2 = 30A
F4 — Электродвигатель вентилятора А = 30A
F5 — Электрические стеклоподъемники* = 30A
F6 — ABC* = 40A
F7 — Электрообогреватель заднего стекла = 30A
F8 — Электродвигатель нагнетателя воздуха (четвертая ступень скорости вращения) = 30A
F10 — Дальний свет фар = 20A
F11 — Ближний свет (левая фара) = 10A
F12 – Ближний свет (правая фара) = 10A
F13 – Задний габаритный фонарь (левый) = 10A
F14 – Задний габаритный фонарь (правый) = 10A
F15 – Передние противотуманные фонари = 15A
F16 — Электродвигатель топливного насоса = 15A
F17 — Звуковой сигнал = 10A
F18 — Компрессор кондиционера воздуха* = 10A
F19 — Дальний свет фар = 25A
F20 — Освещение салона = 20A

А — Реле топливного насоса
В — Реле противотуманных фар
С — Реле звукового сигнала
D — Реле освещения салона
Е — Реле передних фар
F — Реле электрообогревателя заднего стекла
G — Реле электрических стеклоподъемников*
Н — Реле компрессора кондиционера*
I — Управляющее реле электродвигателя вентилятора
J — Реле электродвигателя вентилятора А
К — Реле электродвигателя вентилятора В
L — Пинцет для извлечения предохранителей
D9 — Диод

Цепи электрооборудования автомобиля, защищаемые предохранителями
(блок в салоне автомобиля)

F1 — Фонарь освещения багажника, плафон освещения салона, антенна с электроприводом*, передние противотуманные фары* = 10A
F2 — Часы*, мелодичный звуковой сигнал, выключатели освещения салона от дверей = 10A
F3 — Аварийная световая сигнализация = 15A
F4 — Центральный электрический замок* = 15A
F5 — ЭБУ двигателем, ЭБУ коробкой передач*, ЭБУ АБС* — цепи питания от аккумуляторной батареи = 10A
F6 — Аудиосистема (цепь питания от аккумуляторной батареи) = 10A
F7 — Фонари стоп-сигналов = 15A
F8 — Диод
F9 — Аудиосистема* (цепь от замка зажигания) = 10A
F10 — Прикуриватель = 15A
F11 — Приборная доска, часы*, модуль дневного освещения*, электрообогреватель заднего стекла, фонарь освещения перчаточного ящика*, мелодичный звуковой сигнал = 10A
F12 — Фонари заднего хода = 10A
F13 — Надувная подушка безопасности* = 15A
F14 — Форсунки, генератор, датчик двигателя = 15A
F15 — Система зажигания = 15A
F16 — Фонари указателей поворота, электропривод наружного зеркала* = 15A
F17 — ЭБУ двигателем, ЭБУ коробкой передач* (цепи от замка зажигания), модуль управления сигнализатором АБС*, реле топливного насоса, VGIS* = 15A
F18 — Передний и задний стеклоочистители и стеклоомыватели = 20A
F19 — Реле электрообогревателя заднего стекла, реле компрессора кондиционера*, ЭБУ, АБС* (цепь от замка зажигания), реле электродвигателя вентилятора, реле электрических стеклоподъемников* = 10A
F20 — Электродвигатель нагнетателя воздуха (первая, вторая и третья ступени скорости вращения)* = 20A

Примечание
ЭБУ — электронный блок управления двигателем.
АБС — антиблокировочная система тормозов.
VGIS — индукционная система впускного коллектора.
* — зависит от комплектации автомобиля.
——————————————————————————————————————

Предохранители и реле на Ланос — назначение и расположение

Если на автомобиле Ланос отказывает устройство или прибор, функционирующий за счет электричества, то первым делом следует произвести проверку исправности предохранителей. Они представляют собой маленькие детали, которые проводят электрический ток, и в случае увеличения его силы до номинального значения, осуществляют обрыв цепи. Такой принцип работы устройств позволяет уберечь электрооборудование от выхода из строя. Перед тем, как проверить исправность предохранителя, отвечающего за конкретный электроприбор, его следует первоначально найти. Где находятся предохранители на Ланосе, и за какие приборы они отвечают, подробно рассмотрим в материале.

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

  • Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
  • Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора
Читать еще:  Как выбрать и настроить расширительный бак

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

  1. Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
  2. Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
  3. Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
  4. Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
  5. Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Блок предохранителей в салоне автомобиля слева под обшивкой

Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.

В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.

За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.

Блок реле под торпедой Ланос, Сенс и Шанс

За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации. Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе.

Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой. При использовании реле, важно понимать назначение ее контактов:

  1. 85 и 86 — контакты катушки
  2. 30 — общий, на который подается постоянное питание от АКБ
  3. 87 — нормально разомкнутый контакт или подача питания на приемник
  4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством.

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

Читать еще:  Герметики цветные в Москве

Замена предохранителя на авто осуществляется следующим образом:

  1. Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
  2. Установить на место неисправного защитного элемента исправный
  3. При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
  4. Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь. Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

Предохранители Daewoo Lanos / Chevrolet Lanos / Daewoo Sens

Предохранители

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

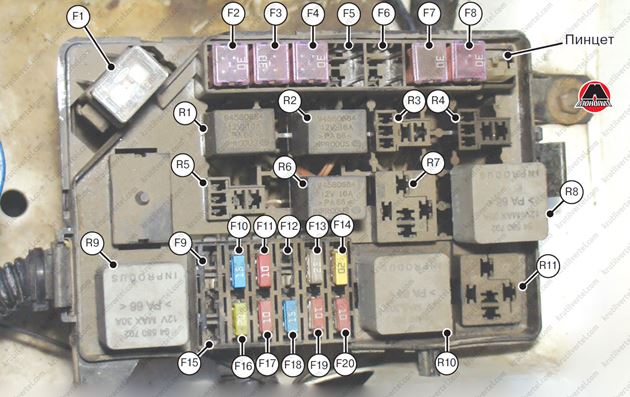

Блок предохранителей и реле в моторном отсеке

Примечание

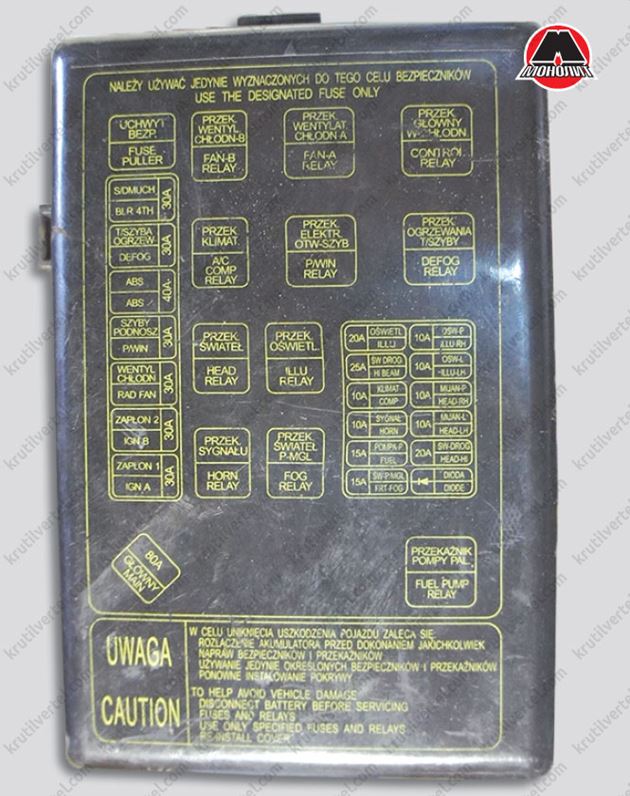

Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

Примечание
Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

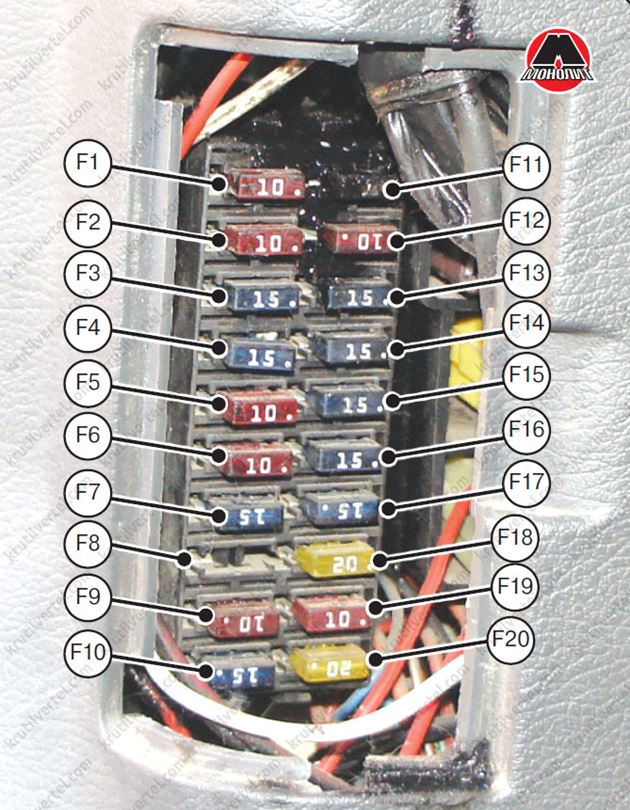

Блок предохранителей и реле в салоне

Примечание

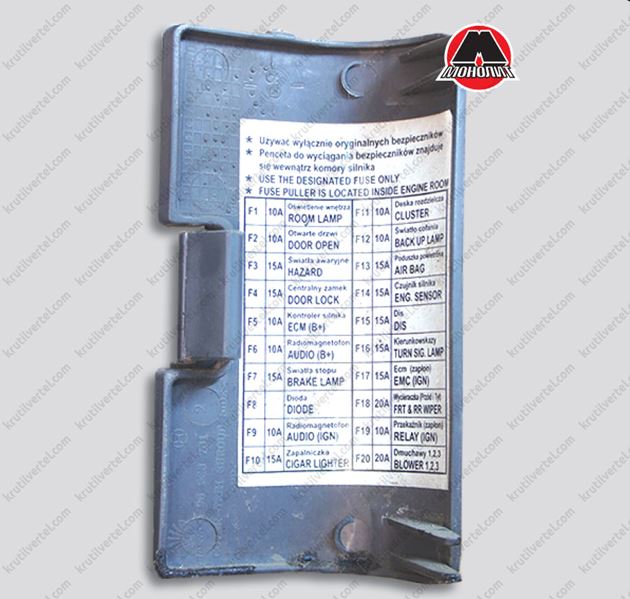

Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

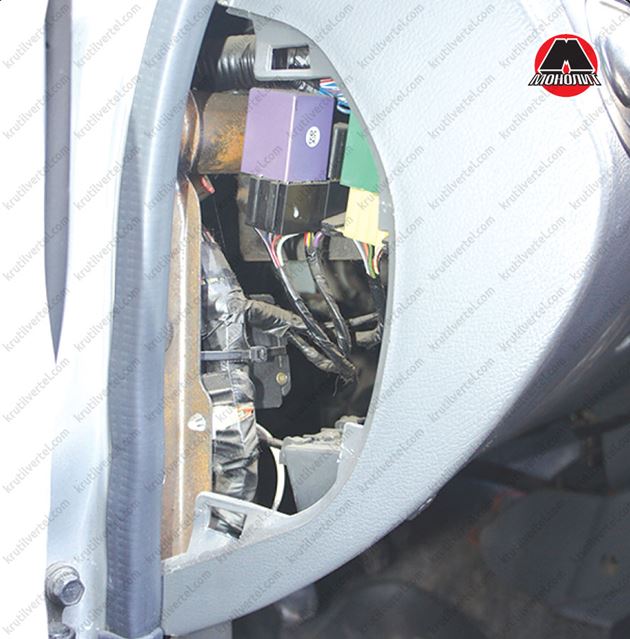

Блок предохранителей и реле слева в приборной панели

В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

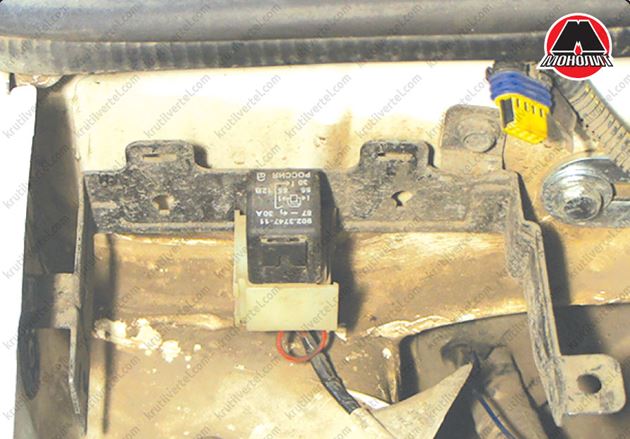

Дополнительный блок реле в моторном отсеке

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Предохранители и блок управления Daewoo Lanos

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Читать еще:  Технические характеристики автомобиля Lexus GX 470 AWD J12

Блок предохранителей моторного салона

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Дэу Ланос:

Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей салона

Также, второй блок предохранителей располагается непосредственно в самом салоне Дэу Ланос:

Дополнительный блок предохранителей

Дополнительные предохранители расположены на торце приборной панели слева под крышкой. В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.

Замена предохранителей

Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:

  1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
  2. Открыть блок предохранителей.
  3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
  4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
  5. Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Вывод

На Daewoo Lanos имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Предохранители на Chevrolet Lanos

Chevrolet Lanos – автомобиль, производство которого осуществлялось в период с 2006 по 2009 год. Модель представляла собой седан, в который было установлено три блока предохранителей и реле.

Ниже о каждом блоке будет рассказано более подробно.

Виды блоков

Все три блока – это качественное сочетание предохранителей. Каждый находится в определенном месте автомобиля. Первый блок встречается в самом салоне, а именно – неподалеку от левой ноги водителя. Второй расположился под капотом. Третий устроен в месте, где находится панель приборов.

Далее подробно будут рассмотрены схемы каждого блока и реле Ланоса. Стоит заранее отметить, что в зависимости от года выпуска назначение предохранителей или блоков имело некоторые различия. В этой статье описываются предохранители и реле модели Шевроле Ланос 2007 года выпуска.

Блок под капотом

В первую очередь стоит рассмотреть схему блока в отсеке двигателя. Ниже представлена таблица с обозначением на схеме определенного элемента предохранителя с расшифровкой.

Также данный блок отвечает за питание бензонасоса. С его помощью производится включение передних фар и осуществляется работа габаритных огней. Наконец, в схеме блока присутствует элемент, отвечающий за работоспособность электрической муфты, благодаря которой действует компрессор кондиционера.

Блок в салоне

Далее стоит перейти к рассмотрению схемы блока предохранителей и реле, которые находятся непосредственно в салоне Шевроле Ланос. С помощью данного блока осуществляется работа внешних систем, контролируемых внутренними датчиками, рычагами или переключателями. Другими словами, если необходимо включить аварийные огни или предупредить других водителей о возможном повороте транспортного средства, поможет это сделать данный блок. Предохранители блока отправят нужный сигнал к выбранной системе и обеспечат ее работу.

Сигналы подаются посредством работы электрических цепей. Таким образом, с помощью блока предохранителей в салоне можно осуществить работу:

  • выключателей габаритов;
  • выключателей лампы;
  • кнопки аварийной сигнализации;
  • подушки безопасности.

Также схема отвечает за работоспособность электромоторов, благодаря которым действуют очистители лобового стекла или омыватели. Вентилятор отопителя тоже включается с помощью данного блока, как и магнитола, и лампы заднего хода.

Блок в панели управления

Наконец, третий блок находится в панели приборов. Он отвечает за меньшее количество действий в системе автомобиля, однако тоже является значимым и важным. Ниже представлена таблица основных функций, которыми обеспечивает транспортное средство данный блок.

Таким образом, можно заметить, что каждый блок отвечает за определенную область в системе автомобиля, позволяя управлять им комфортно и безопасно. Все предохранители и реле направлены на то, чтобы улучшить эксплуатацию транспортного средства.

Замена предохранителей

Несмотря на то, что производители постарались сделать конструкцию автомобиля довольно простой и надежной, все равно возникают ситуации, когда происходит какая-нибудь поломка одного из блоков предохранителя. Так, например, зачастую проблемы возникают с работой прикуривателя, освещения и отопления. Может возникнуть неисправность в работе бензонасоса. Большинство водителей предпочитают сразу же отправляться на станцию технического обслуживания, однако исправить поломку можно и самостоятельно.

Как заменять?

Стоит заранее отметить, что замена предохранителей как под капотом, так в салоне и на панели приборов осуществляется практически одинаково. Поэтому рассматриваемый пример будет актуален для любой ситуации.

Подготовка

Прежде всего, необходимо подготовиться к выполнению замены предохранителя или целого блока. Для этого требуется обесточить систему, чтобы обеспечить безопасность выполнения работ. Чтобы это сделать, потребуется выключить зажигание и на всякий случай вытащить ключ из замка. Следующим шагом станет отсоединение клеммы аккумулятора. Это необходимо тоже в целях безопасности.

Замена

Последовательность действий, а также варианты возможных поломок рассмотрены ниже.

  • Если неисправность была обнаружена в работе какого-либо из потребителей энергии, то для начала нужно установить, какой именно блок требует ремонта. Чтобы это сделать, достаточно посмотреть в расшифровке его номер и затем по схеме определить расположение.
  • Если поломка возникла в блоке, который расположен под капотом, то потребуется снять шланг, отвечающий за отвод пара, и только после этого открыть крышку.
  • Если из строя вышел предохранитель блока, который находится в салоне, то достаточно будет открутить саму крышку и снять ее.
  • В любом случае, следующим действием станет извлечение предохранителя из блока. Делается это при помощи пинцета. Далее необходимо рассмотреть целостность детали. Так, например, если оболочка пластика предохранителя слегка подплавлена, то проблемы не очень серьезные. Если же материал заметно расплавился, придется осуществлять замену.
  • К каждому блоку идет запасной комплект. В нем находятся нужные по номиналу предохранители. Если поломка действительно была обнаружена, то нужно будет достать требуемую деталь и установить ее на место перегоревшей.

Наконец, после этого можно обратно закручивать крышку, включать аккумулятор и пытаться завести автомобиль. Если проблема действительно заключалась в целостности предохранителя, то система должна вновь заработать. Если же этого не произошло, стоит осмотреть состояние проводов и при необходимости все же обратиться за помощью к специалистам.

Источники:

http://vsepredohraniteli.ru/chevrolet/lanos-bloki-s-predohranitelyami.html
http://www.sites.google.com/site/daewoolanostf69/literatura/spravocniki/predohraniteli-na-lanose
http://lanosovod.ru/predohraniteli-i-rele-na-lanos.html
http://krutilvertel.com/daewoo-lanos-glava1-predohraniteli
http://koreanautoreview.com/daewoo/lanos/predoxraniteli-i-blok-upravleniya-lanos.html
http://zapchasti.expert/predoxraniteli/predoxraniteli-na-chevrolet-lanos.html

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
