КАМАЗ 5511 мазовский двигатель

КамАЗ с двигателем ЯМЗ-238 и КПП ЯМЗ-236: Преимущества и недостатки

Установить двигатель ЯМЗ-238 на КамАЗ, в наше время не проблема. Однако, жители республик Кавказа по какой то причине не очень любят ставить данный мотор на свои грузовики. Это вызывало у меня недоумение и поэтому, я решил разобраться в данном вопросе более тщательно.

Моторесурс и тяга двигателя ЯМЗ-238, превосходят аналогичные показатели у родного КамАЗовского мотора. Расход топлива при пустом кузове у двигателя ЯМЗ несколько больше, но не смертельно.

Ради интереса, узнавал в налоговой инспекции и оказалось, что по нормам расхода топлива у пустого автомобиля, МАЗовский двигатель на КамАЗе превышает расход топлива родного мотора на три литра. Однако, расход на груженом грузовике практически одинаков.

Многие организации брали новый КамАЗ и он ходил до первого серьезного ремонта, а затем грузовик гнали в автосервис и ставили на него двигатель ЯМЗ-238. Некоторые же модели КамАЗа, сходили уже с завода с Ярославским мотором.

Самое странное в том, что двигатель ЯМЗ-238 на КамАЗе устраивал всех, но только не водителей из республик Кавказа. Там продолжали возить “страшные” грузы на родном КамАЗовском моторе и ремонтировали его раз в полгода или год. Этот факт не укладывался у меня в голове и хотелось понять причину подобной привязанности к родному мотору.

Сам ставил на КамАЗ двигатель ЯМЗ-238 и проездил на нем около 2-х лет. Правда, после перестановки мотора, получилось немного неудачное передаточное число мостов. Редуктора стояли на 48 зубьев, а передаточное число было 5,94.

На этих мостах КамАЗ-5410 с полуприцепом ОДАЗ-9370, бежал очень даже шустро. Если в кузове лежало около 10 тонн, то он практически не отставал от Супера и мне это нравилось.

При нагрузке 20-25 тонн, двигатель уже надо было порядочно крутить для перехода на 5-ую передачу КПП ЯМЗ-236. Трогаться же с такой нагрузкой и при таком наборе трансмиссии, нужно было очень мягко, иначе грузовик начинал подпрыгивать, даже при включении 1-ой передачи.

Подъем в гору груженого автомобиля на 12% уклонах, был возможен только на 1-ой передаче, а некоторые подъемы, машина преодолевала практически на пределе своих возможностей. Будь подъем еще чуть чуть круче и двигатель наверняка бы не вытянул и заглох не справившись с повышенной нагрузкой. Как трогаться в таком случае, было вообще не понятно.

Поэтому, когда на моем КамАЗе полетел редуктор на 48 зубьев, то я не стал его восстанавливать, а перебрал на 49 зубьев с передаточным отношением 6,53.

С такими редукторами, порядочно прибавилось шума при езде, но зато при 20-ти тонной нагрузке, стало возможно трогаться со 2-ой передачи и уже не требовалось выкручивать двигатель при переключении с 4-ой передачи на 5-ю.

Машина стала гораздо легче преодолевать подъемы, но о спокойной езде за Супером пришлось забыть. Замена редукторов сильно сказалась на скорости и это очень хорошо чувствовалось. Правда, стало возможно возить на грузовике уже до 30 тонн, но такая нагрузка была предельной для текущей комплектации трансмиссии.

Вот теперь, становится понятно, почему южане не жалуют КамАЗы с двигателем ЯМЗ-238. Дело в том, что весь Арбузтранс возит по 40-50 тонн и на основании опыта, водители грузовиков пришли к тому, что с мотором ЯМЗ-238 и КПП ЯМЗ-236 по горам с перегрузом попросту не проехать.

Сказать, что на ЯМЗ-238 нельзя поставить КамАЗовскую КПП нельзя, т.к. по равнинной местности такая комплектация вполне себе ходит. Видимо, проблема в том, что слабая коробка КамАЗ при сильном моторе долго не живет.

Родная КПП КамАЗ рассчитана под крутящий момент 85 кгм, а не на 90 кгм, которые выдает ЯМЗ-238. Только современные КамАЗовские коробки, способны выдерживать крутящий момент в 120 кгм и более, но в них применяются уже более грузоподъемные конические подшипники в валах.

К слову, КПП ЯМЗ-236 в горных условиях долго не живет даже на КрАЗах, т.к. гнутся и ломаются зубья на 1-ой передаче.

Чтобы вникнуть в проблему, решил пойти другим путем. Однажды, я увидел как токарь осматривал новый для него токарный станок. Сначала, он осмотрел органы управления, а затем углубился в изучение таблиц скоростей шпинделя и подач. Делал он это для того, чтобы понять, чем этот станок лучше его старого.

На основании таблиц, он мог прикинуть какие скорости можно использовать, какие резьбы нарезать и как за счет новых возможностей станка, оптимизировать текущие производственные операции.

Таким образом, чтобы наглядно показать преимущества и недостатки установки двигателя ЯМЗ-238 на КамАЗ, использую таблицы. Следует иметь ввиду, что жители Кавказа любят ставить на свои грузовики шины 280R-508.

Соответственно, когда ставится резина увеличенного размера, то автоматически увеличивается грузоподъемность машины. Также, ставятся усиленные рессоры.

Горные условия требуют и соответствующего редуктора, поэтому редуктор с 49 зубьями и передаточным числом 6,53 – это лучший вариант. Исходя из таких вводных данных, можно составить таблицу:

Теперь, посчитаем таблицу скоростей, заменив на КамАЗе двигатель на ЯМЗ-238 и КПП на ЯМЗ-236.

Посмотрим, как изменятся скоростные характеристики машины.

Как видно из таблиц, установка двигателя ЯМЗ-238 и КПП ЯМЗ-236, увеличивает максимальную скорость с 88,18 км/ч до 90,91 км/ч. Учитывая же возросший крутящий момент, становится понятно, почему на максимальных скоростях, модернизированный КамАЗ легко оставляет за собой КамАЗ в стандартной комплектации. Грузовик с двигателем ЯМЗ-238, становится на высоких скоростях более динамичным.

Теперь, посмотрим как будут вести себя машины в разных комплектациях в условиях горной местности и влажных полевых условиях.

Минимальная скорость движения стандартного КамАЗа равна 2,19 км/ч, а вот скорость его модернизированной версии будет уже 2,7 км/ч. Разделив 2,7 км/ч на 2,19 км/ч, мы получим результат равный 1,23. Таким образом, тронуться и разогнаться нужно в первом случае до 2,19 км/ч, а во втором до 2,7 км/ч, т.е. на 23% больше.

Если взглянуть на скоростные характеристики двигателя КамАЗ-740, то мы увидим следующее:

Согласно графику, при 1100 об/мин коленчатого вала, двигатель выдает 58 кгм крутящего момента. Исходя из этого, посчитаем силу тяги автомобиля КамАЗ: 58*7,82*6,53/0,491=6,032 тонн.

Теперь, посмотрим на скоростные характеристики двигателя ЯМЗ-238:

Как видно из графика, при 1000 об/мин двигатель выдает 82 кг/м крутящего момента. Посчитаем силу тяги, которую реализует машина: 82*5,2*6,53/0,491=5,670 тонн.

Исходя из таких расчетов, стало видно, что сила тяги с двигателем КамАЗ-740 и КПП КамАЗ 154 будет больше, чем с двигателем ЯМЗ-238 и КПП ЯМЗ-236 на 6,032-5,670=0,362 тонны. Разница на первый взгляд не большая, но следует учесть, что тронуться и разогнаться в первом случае нужно до 6 км/ч, а во втором случае до 5,5 км/ч.

Таким образом, более мощный двигатель не дает практически никаких преимуществ при его использовании в тяжелых и горных дорожных условиях. К тому же, диапазон передаточных чисел КПП ЯМЗ-236, гораздо уже диапазона у КПП КамАЗ и МАЗовский двигатель кушает на 3 литра больше, чем КамАЗовский.

Выходом из данной ситуации, могла бы стать многоступенчатая КПП, например ZF-9. Она бы позволила наиболее полно реализовать мощность МАЗовского двигателя.

Однако, современные двигатели КамАЗ, которые имеют мощность в 260 л.с. и моторесурс в 500 тыс. км, значительно превосходят устаревший двигатель ЯМЗ-238 и поэтому, ставить его на грузовик не имеет смысла.

Также, нужно учитывать и то, что ремонтировать КамАЗы на Кавказе научились очень хорошо и менять проверенные агрегаты на что то другое, местные умельцы не считают нужным.

Наконец, еще одним аргументом против двигателя ЯМЗ-238 на КамАЗе, можно считать моторы Cummins, мощностью 285 л.с. При расходе топлива на 5 литров меньше и применении КПП ZF-9, новый КамАЗ с нагрузкой в 60 тонн, работает довольно уверенно и на 300 тыс. км пробега ему двигателя хватает.

Самосвал КамАЗ-5511 — силач высокой проходимости

Камазовский большегрузный автосамосвал, получивший индекс 5511, стал одной из первых разработок предприятия, причем весьма удачной. Выносливая и мощная машина легко узнаваема — до сих пор ее нередко можно встретить на российских дорогах и стройках. А еще именно она первая появилась в советских магазинах в виде модели, выполненной в масштабе 1:43.

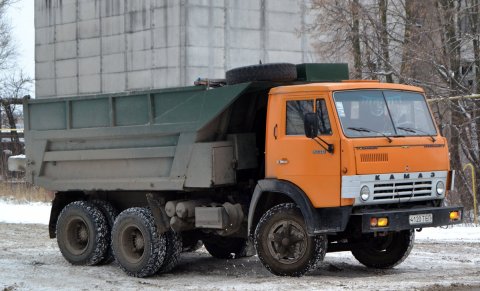

Cамосвал КамАЗ-5511

Это было в октябре 1977 года. Совместные усилия разработчиков из Набережных Челнов и инженеров из Мытищ, отправленных на подмогу, увенчались успехом. С конвейера Камского автомобильного завода сошел первый новенький самосвал, прообразом которого стала модель ЗИЛ-170. Ярко-желтый десятитонник с объемным кузовом опирался на три пары колес, задние из которых были сдвоенными. Это позволило существенно повысить осевую нагрузку.

В конструкции были применены новейшие технические разработки. Например, особые фары, испускающие асимметричные лучи, не бьющие в глаза шоферам встречных машинам. Или мигающая огни поворотных указателей, срабатывающие в аварийных ситуациях.

Агрегат выпускали до 1990 года, а затем конструкторы немного его усовершенствовали: сменили дизель на более мощную модель с турбонаддувом, увеличили кузов, добавив ему задний борт, а также поставили рессоры. В итоге получился тринадцатитонный самосвал КамАЗ-55111, который предприятие производило до 2011 года. Эти две модели, отличающиеся всего одной цифрой в названии, очень похожи. Их легко перепутать, особенно издали.

Назначение

С помощью этой машины можно перевозить до десяти тонн строительных материалов, а также любые другие грузов в рассыпном виде. Например, это могут быть мусорные отходы, снег, грунт. Хорошо показал себя КамАЗ-5511 на стройках, при благоустройстве территорий, на сельскохозяйственных работах.

Хорошая проходимость по бездорожью позволяет проехать самосвалу даже там, где другой автомобиль неизбежно застрянет. Причем он может трудиться в любых климатических условиях. А удобный разгрузочный механизм позволяет быстро разгрузить кузов. Меньше двадцати секунд требуется для его поднятия или опускания.

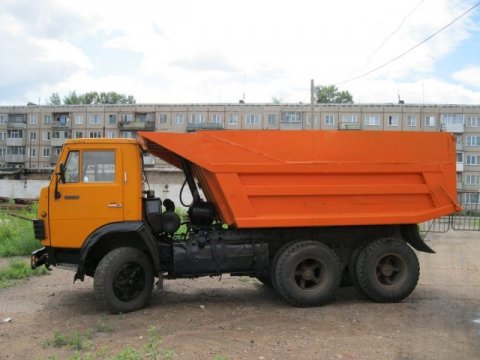

Фото самосвала КамАЗ-5511

Плюсы и минусы

Положительные качества:

• Отличная проходимость (даже по лесу машина едет без труда) и большая грузоподъемность.
• Не очень высокая цена (по сравнению, скажем, с зарубежными аналогами).
• Наличие ремкомплектов практически на все узлы устройства.
• Просторная кабина, хороший обзор по зеркалам.
• Надежная и простая конструкция, легкость управления, отсутствие электроники, которая часто выходит из строя в неподходящий момент.

Отрицательные качества:

• Слабоватый дизель. У него не очень большой моторесурс, да и горючего он потребляет прилично.
• Жесткая подвеска, из-за которой на ухабах машину потряхивает, особенно если ехать быстро. Вследствие вибрации разбалтываются соединения и появляются зазоры, возникает стук.

Устройство

Кузов

Эта металлическая деталь ковшевидного типа снабжена защитным козырьком, прикрывающим кабину. К каркасу, служащему основанием, приварены стальные листы, образующие днище. Чтобы было удобно высыпать груз, оно немного расширено, а передний борт кузова располагается под наклоном. А чтобы в мороз груз не примерзал к днищу, имеется кузовная система обогрева. Работает она на отработанных газах. Они поступают через отверстия, сделанные в поперечине, находящейся в передней части надрамника.

Соединение надрамника с рамой осуществляется кронштейнами и стяжками. Кузов поднимается и опускается с помощью гидравлики. Опрокидывающий механизм оснащен кронштейнами со стопорными пальцами, которые крепко держат кузов поднятым. А чтобы он не перевернулся, его страхует специальный трос с пружиной.

Гидропривод механизма подъема содержит:

• Коробку отбора мощности одноступенчатого типа, работающая от автомобильной КПП. Управляется она электропневматическим способом – делают это непосредственно из кабины.
• Гидроцилиндр с тремя ступенями телескопического типа, закрепленный на шарнирах между передним бортом и надрамником. Максимальный угол поднятия – 60 градусов. При этом происходит срабатывание ограничительного клапана.
• Три пневмоэлектрических клапана и систему пневмопроводов.
• Масляный резервуар, насос, маслопроводы и управляющий кран.

Схема подъема платформы на самосвале КамАЗ-5511

Двигатель

Здесь стоит «фирменный» камазовский двигатель без турбонаддува на 210 лошадиных сил. Он работает на дизельном топливе и включает восемь цилиндров, размещенных в виде буквы «V». Применяется охлаждающая система закрытого типа, которая требует постоянной принудительной подачи специальной жидкости (антифриза). В этой системе стоят два термостата, а привод вентилятора оснащен автоматической гидромуфтой.

Рама и мосты

В основе конструкции штампованной рамы лежат лонжероны из швеллеров и поперечины. В передней части находится буфер. На задней поперечине сделана проушина для буксировки, а передние концы лонжеронов заканчиваются буксирными крюками.

Трансмиссия и ходовая часть

Коробка передач (четырнадцатой модели) установлена механическая, шестеренчатая, с пятью ступенями. К переднему торцу ее картера крепится картер сцепления (сухого, двухдискового). Главная передача состоит из двух ступеней, содержащих цилиндрические и конические шестеренки.

Передняя подвеска сделана на двух продольных рессорах со скользящими задними концами. Пальцы с резиновыми втулками соединяют амортизаторы подвески с рамой машины. Задняя подвеска оснащена балансиром с одной осью, которая запрессована в его кронштейн. Колеса, задние из которых сдвоенные, используются трехкомпонентные, бездискового типа.

Тормоза

Кроме основной (рабочей) тормозной системы, имеются еще три: запасная, вспомогательная и стояночная. Они работают автономно. Рабочая система двухконтурного типа, управляемая пневматически, действует в отдельности на заднюю тележку и передний мост. Она запускается педалью. При ее выходе из строя с помощью рычага включается запасная система, которая действует только на заднюю тележку. Стояночные тормоза являются ее частью.

Для разгрузки основной системы и ее охлаждения служит вспомогательная система, использующая газодинамический механизм в выпускном устройстве. Он перекрывает подачу горючего, и машина плавно тормозит. Также в самосвале имеется привод аварийного снятия с тормозов.

Рулевое управление

Продольная тяга руля автомобиля – кованая, а поперечная – полая. Они оснащены шаровыми шарнирами. Для облегчения поворота используется гидроусилитель с пластинчатым шестеренным насосом и клапаном золотникового типа. Привод насоса работает от коленвала двигателя.
Габаритные размеры КамАЗа 5511

Кабина

У этой модели подрессоренная кабина, закрепленная на раме, рассчитана на два места. Она может откидываться вперед с помощью торсионного механизма – это сделано для удобства ухода за мотором. Триплексные стекла опускаются, форточки поворачиваются. Пол и стены покрыты шумотеплоизоляционными материалами. Есть отопление и вентиляция.

Электрика

Две последовательные аккумуляторные батареи соединены параллельно с трехфазным генератором мощностью 800 ватт. «Минус» с аккумуляторов через выключатель идет на корпус. Однопроводная система дает 24 вольта.

Технические характеристики

Технические характеристики КАМАЗА-5511:

КамАЗ 5511- технические характеристики, модификации, плюсы

КамАЗ 5511 является одной из самых старых моделей Камского автозавода, и такой успешной, что используется и сегодня. Производство самосвала было начато в 1977 году, а остановили конвейер в 1990 году.

Самосвал КамАЗ 5511

В модели было применено несколько новаций. Например, появились мигающие поворотники, которые активировались во время аварии; а фары светили ассиметричными лучами, которые были хорошо заметны в темное время суток и не ослепляли встречные машины.

Построена техника в качестве замены самосвалу ЗИЛ-170, имеет три оси и колесную формулу 6х4. Автосамосвал КамАЗ 5511 имеет отличные технические характеристики, выделяется своей надежностью, выносливостью и универсальностью – может использоваться в самых разных сферах, где нужно перевозить тяжелые грузы.

Основные размеры: высота КамАЗ 5511 – 2,7 м, ширина – 2,5 м, длина – 7,1 м.

Назначение

Техника может осуществлять перевозку грузов весом до 10 т: стройматериалов (в том числе сыпучих), мусор, снег, грунт и пр. Грузоподъемность КамАЗ 5511 делает его популярным на строительных площадках, при обустройстве территорий и при выполнении сельхоз работ.

Модель отличается хорошей проходимостью, поэтому применяется там, где другая техника не может проехать. Эксплуатация самосвала возможна при любой погоде и в любое время года. Способствует востребованности самосвала и быстрая разгрузка кузова (для его подъема и возвращения в исходное положение требуется меньше 20 сек.)

Технические характеристики

Технические характеристики КамАЗ 5511 являются действительно превосходными, не зря модель используется на строительных площадках и сегодня.

Кузов

По виду элемент напоминает ковш, вытянутый по длине. В передней его части имеется защитный козырек, предохраняющий кабин. В основании располагаются стальные пластины, из которых и формируется днище. Для удобства работы дно расширено, а передняя часть кузова находится под углом. Объем кузова самосвала КамАЗ 5511 составляет 7,2 куб. м.

В машине предусмотрена система обогрева, которая препятствует примерзанию груза при низких температурах.

Движение кузова выполняется гидравликой. Механизм опрокидывания имеет кронштейны со стопорными пальцами, надежно удерживающими кузов в поднятом состоянии. Для защиты от переворачивания в конструкции есть трос с пружиной.

Размеры и объем кузова КамАЗ 5511 делают модель востребованной и сегодня. А по своей работоспособности и надежности она нередко превосходит характеристики импортной техники.

Гидравлический привод подъемного механизма состоит из следующих частей:

• Коробка отбора мощности с одной ступенью, действующая от коробки передач. Управление осуществляется электропневматикой, средства управления расположены в кабине.
• Трехступенчатый телескопический гидроцилиндр, зафиксированный шарнирным соединением между бортом и надрамником. Предельный угол подъема – 60 градусов. Также в механизме имеется ограничительный клапан.
• 3 пневмоэлектрических клапана и система пневматических проводов.
• Бак с маслом, насос, масляные проводы и кран управления.

Вес кузова КамАЗ 5511 без нагрузки составляет примерно 1780 кг. Если нужно узнать сколько весит кузов КамАЗ 5511 при эксплуатации, нужно прибавить к этому значению вес груза.

Электрика

В машине установлено два аккумулятора, соединенных с 3-ехфазным генератором 800 ватт. «Минус» от батарей через реле идет на корпус. Система производит 24 вольта.

Электричество используется разными узлами техники: сигнализацией, приборной панелью, системами отопления и вентиляции, освещением, пусковым механизмом и другим электрооборудованием.

Электросхема цветной электропроводки КамАЗ 5511 указана на рисунке. Цвет соответствует расцветке штатной проводки.

Двигатель

Самосвал оснащается V-образным восьмицилиндровым дизельным двигателем мощностью 210 л. с. без турбонаддува. Установка 4-ехтактная и работает на солярке. Располагается двигатель КамАЗ 5511 в передней части машины, под кабиной.

Система охлаждения закрытой конфигурации, для ее функционирования требуется постоянная подача антифриза. Узел имеет два термостата и привод кулера с автоматической гидромуфтой.

Мотор КамАЗ 5511 обеспечивает максимальную скорость в 80 км/ч.

Расход топлива

При скорости 60 км/ч расход топлива (горючего) КамАЗ 5511 составляет 27 л на 100 км. Данный показатель не является идеальным, однако на востребованность модели не влияет (уж слишком она незаменима). К тому же, заправочные емкости КамАЗ 5511 составляют объем в 175 л, чего вполне достаточно для эксплуатации без дозаправки в течение одного-двух дней.

Подвеска

Расположенная в передней части подвеска комплектуется двумя продольными рессорами, имеющими скользящие задние концы. Конструкция дополняется пальцами со втулками, которые выполнены из резины, они регулируют работу амортизаторов подвески, контактирующих с рамой. Задняя подвеска имеет одноосный балансир, ось зафиксирована в кронштейне. Задние колеса сдвоенные и бездисковые.

Рулевое управление

В машине имеется две тяги: продольная кованая и поперечная полая. В конструкции обеих есть шарниры. Для упрощения поворота в системе предусмотрен гидравлический усилитель с шестеренным насосом пластинчатого типа и клапаном. Привод насосного агрегата функционирует от коленчатого вала мотора.

Тормозная система

В КамАЗе 5511 имеется несколько видов механизма торможения:

1. Основная система двухконтурного типа (действует по отдельности на переднюю и заднюю ось) — активируется пневматически педалью тормоза в кабине;
2. Резервная – включается при отказе главной системы, с помощью рычага. Действует только на заднюю ось;
3. Стояночный тормоз – часть резервной системы;
4. Вспомогательный тормоз – необходим для разгрузки и охлаждения рабочего механизма, перекрывает поступление топлива и позволяет технике плавно тормозить.

Каждая тормозная система КамАЗ 5511 работает в автономной режиме. Также модель оснащается приводом аварийного снятия с тормозов. Естественно, антиблокировочной системы у машины нет.

Другие технические характеристики КамАЗ 5511:

• Коробка передач – механическая 5-ступенчатая или 10-ступенчатая с делителем
• Сцепление – 2-ухдисковое с гидравлическим приводом и пневмоусилителем.
• Подвеска спереди – зависимая, сзади – балансирная.
• Вместительность кузова – 7,2 куб. м.
• Полная масса без нагрузки – 9,05 т
• Грузоподъемность – 10 т
• Полная масса – 19 т
• Нагрузка на переднюю подвеску – 4,4 т
• Нагрузка на заднюю подвеску – 14,6 т
• Модель силового агрегата – 740.11-240
• Мощность – 210 л. с. (146 кВт)
• Частота вращения коленвала – 2600 об/мин
• Предельный крутящий момент – 667 Нм
• Объем – 10,85 л
• Размер цилиндра – 120 мм
• Степень сжатия – 16
• Объем бака для топлива – 175 л
• Напряжение – 24 В
• Аккумуляторные батареи – 2х12/190 В/Ачас
• Генераторная установка – 28/1000 В/Вт
• Угол поднятия кузова – 60 °
• Главная передача – передаточное отношение 5,43
• Диаметр тормозного барабана – 40 см
• Ширина тормозных накладок – 14 см
• Обод колес – 7,0-20 (178-508)
• Параметры шин – 10.00 R20 (280 R508)
• Радиус поворота – 9 м

Плюсы и минусы

• Хорошая проходимость;
• Достаточный клиренс;
• Возможность быстрого ремонта узлов;
• Доступность комплектующих;
• Функция обогрева кузова выхлопом;
• Быстрый подъем и спуск кузова;
• Доступная стоимость;
• Возможность транспортировки тяжелых грузов;
• Качественная тормозная система;
• Хороший обзор;
• Возможность эксплуатации при низких температурах;
• Есть гидроусилитель руля;
• Небольшие размеры для техники такого типа;
• Отсутствие капота.

• Кабина устарела и функционально, и эстетически: невысокое качество материалов отделки, неудобные сиденья, мало места перед торпедо, но при этом много бесполезного пространства;
• Не слишком мощный двигатель;
• Большое потребление топлива;
• Постоянная необходимость замены многих запчастей;
• Нет полного привода.

Дизайн и кабина

Кабина КамАЗ 5511 окрашена в ярко-желтый цвет, что стало изюминкой модели – до этого подобной окраски не использовалось. Лобовое стекло трехслойное, хорошо защищает водителя и оборудование в кабине от камней, сильного ветра, осадков.

Конструкция имеет рессоры и надежно закреплена на раме. Внутри есть два места (кроме водительского). Возможно опрокидывание кабины вперед – она удерживается посредством торсионного механизма. В таком положении намного проще обслуживать мотор.

В отделке использованы шумопоглощающие материалы, в салоне имеется отопление и вентиляция.

Модификации

После 1990 года появилась модификация грузовика. Основные изменения:

• дизельный мотор заменили на более совершенный турбодвигатель;
• кузов стал объемнее благодаря изменению заднего борта;
• были установлены рессоры.

Модернизированный КамАЗ 55111 стал более грузоподъемным: мог перевозить до 13 тонн. Однако внешне его легко перепутать с КамАЗ 5511.

КАМАЗ 5511

В конце семидесятых годов прошлого столетия в Советском Союзе ощущалась острая нехватка большегрузных самосвалов. Основу парка строительной техники всей страны составляли автомобили, работающие на бензине. Руководством страны в те годы был взят курс на перевод техники на дизельное топливо. С целью создания надежных дизельных грузовиков, в 1976 году были запущены первые очереди Камского автомобильного завода (КАМАЗ) в г. Набережные Челны. Прообразом первых КАМАЗов послужил опытный образец ЗИЛ 170, разработка которого велась на Московском автомобильном заводе им. Лихачева. В силу организационных и технических причин и для ускорения процесса производства техническая документация ЗИЛ 170 была передана для доработки на Камский автозавод. Серийное производство машин было налажено в очень короткие сроки, в немалой степени благодаря наличию надежных дизельных двигателей собственной разработки. Сборка собственных силовых агрегатов началась еще в 1975 году, а первый серийный КАМАЗ 4320 был собран в феврале 1976 года. Всего спустя три года с конвейера предприятия был выпущен сто тысячный грузовик. Номенклатура продукции постоянно расширялась. Модельный ряд состоял из бортовых машин, седельных тягачей, спортивных автомобилей и специальных шасси. Первым представителем самосвальной техники стал КАМАЗ 5511, выпуск которого был начат в 1977 году. Конструкция машины оказалась удачной, а сам самосвал востребованным во многих отраслях народного хозяйства. Его выпуск продолжался 13 лет, а его современные модификации производятся и в наши дни.

Навигация по статье

Назначение

Основным назначением КАМАЗ 5511 является перевозка сыпучих строительных и промышленных грузов различного назначения. Строительство зданий и автомагистралей, производственная и коммунальная сфера, сельское хозяйство, торговля и военные перевозки – это далеко не полный перечень областей применения машины. КАМАЗ 5511 был спроектирован как самосвал для эксплуатации во всех климатических зонах, на трассах с твердым покрытием и на грунтовых дорогах. Всего спустя десять лет производства КАМАЗЫ составляли третью часто автопарка грузовых автомобилей Советского Союза и перевозили две трети всех грузов в стране. Часть машин была выпущена для поставок на экспорт.

Модификации

Конструкция автомобилей КАМАЗ 5511 первых годов выпуска базировалась на базе КАМАЗ 5320. Собственно в Набережных Челнах собиралось шасси машины, а кузов и опрокидывающее устройство устанавливались на автопредприятии в г. Нефтекамске. За все время производства узлы и механизмы машины постоянно совершенствовались, однако кардинально самосвал не модернизировался. К основным модификациям КАМАЗ 5511 можно отнести:

• КАМАЗ 55111 – самосвал, грузоподъемностью 13 тонн с укороченным кузовом. Автомобиль выпускался с 1987 по 2012 год. На модели первых годов выпуска устанавливались кабины КАМАЗ 5511;
• КАМАЗ 55102 – 7-тонный самосвал с трехсторонней разгрузкой кузова, предназначенный для буксировки полуприцепов и прицепов массой до 11,5 тонн. В основном использовался для перевозки грузов сельскохозяйственного назначения;
• КАМАЗ 65115 – самосвал с грузоподъемностью повышенной грузоподъемности от 12 до 15 тонн. Выпускается с 1995 года в более десяти вариантах комплектации. В настоящее время в конструкции используются как агрегаты отечественного производства, так и ведущим мировых производителей;
• КАМАЗ 65111 – полноприводная версия самосвала с колесной формулой 6Х6 грузоподъемностью 14 тонн. Выпуск машины был начат в 2003 году и продолжается по сегодняшний день. Грузовик предлагается с тремя типами колесной базы и комплектуется кабинами, как со спальным местом, так и без него.

Все модификации КАМАЗовских самосвалов имеют высокую степень унификации узлов, деталей и механизмов что положительно влияет на возможность качественного обслуживания и ремонта.

Технические характеристики

Самосвал КАМАЗ 5511 представляет собой трехосную рамную конструкцию с колесной формулой 6Х4. Дизельный силовой агрегат расположен спереди продольно, под двух- или трехместной цельнометаллической кабиной.

Основные размеры и весовые характеристики

• Длина – 6700 мм;
• Ширина – 2500 мм;
• Высота – 2850 мм;
• Колесная база – 2840+1320 мм;
• Клиренс – 290 мм;
• Грузоподъемность – 10000 кг;
• Снаряженная масса – 8770 кг;
• Полная масса – 18920 кг;
• Нагрузка на переднюю ось – 3800 кг, при полной массе 4470 кг;
• Нагрузка на заднюю тележку – 4970 кг, при полной массе 14450 кг;
• Объем кузова – 7,2 м3.

Динамические характеристики

• Максимальная скорость движения, заявленная производителем – 90 км/ч;
• Угол преодолеваемого подъема – 25 град;
• Габаритный радиус поворота – 9 м;
• Время опрокидывания кузова – 19 сек;
• Контрольный удельный расход топлива при скорости 60 км/ч на 100 км. пробега – 27 л.

Трансмиссия

На всех модификациях автомобиля КАМАЗ 5511 первых годов выпуска устанавливалась механическая пятиступенчатая коробка передач собственной разработки. Одноступенчатый механизм, установленный на коробке передач, обеспечивает отбор мощности для работы гидропривода подъемного механизма. На переднем торце КПП закреплено сухое двухдисковое сцепление с гидроприводом и пневматическим усилителем. Главная передача – двухступенчатая с цилиндрическими и коническими шестернями. Задний мост оборудован межосевым дифференциалом конического типа с блокировкой.

Подвеска и ходовая часть

Передняя подвеска представляет собой балку, на двух продольных рессорах со скользящими задними концами. Для гашения колебаний в конструкции также используются два гидравлических амортизатора двойного действия. Задняя подвеска – рессорная, балансирная. Тормозная система представлена основным, запасным, вспомогательным и стояночным тормозом. Все колеса оборудованы барабанными тормозными механизмами. Основная тормозная система – двухконтурная, пневматическая. Спереди машины установлены одинарные, а сзади сдвоенные дисковые колеса. На колеса устанавливаются пневматические камерные шины размером 9.00R20 (на модификациях выпущенных после 1990 года 10.00R20). Максимальный угол поворота передних колес – 45 град. Рулевое управление оборудовано гидроусилителем руля с приводом насоса от коленчатого вала двигателя.

Электрооборудования

Система электропитания автомобиля – однопроводная 24-х вольтовая. В качестве источников питания электроэнергии используются две последовательно соединенные АКБ типа 6-СТ-190 и трехфазный генератор мощностью 800 Вт. Модификации, выпускаемые после 2000 года, также оснащаются генераторами мощностью 1000 и 2000 Вт.

Подъемно-опрокидывающее устройство

• Тип кузова – ковшовый, с задней разгрузкой;
• Максимальный угол подъема кузова – 60 град;
• Тип подъемного механизма – гидравлический, с приводом от коробки отбора мощности расположенного в передней части кузова;
• Гидроцилиндр – телескопический, трехступенчатый;
• Максимальное рабочее давление – 140 кгс/см2;
• Объем гидросистемы – 33 л;
• Применяемое масло – летом индустриальное 20, зимой индустриальное 12;
• Управление – дистанционное из кабины водителя.

Особенности и эксплуатация

Для своего времени КАМАЗ 5511 был достаточно прогрессивным автомобилем. На нем были установлены фары с ассиметричным лучем освещения, система аварийной сигнализации, и подрессоренное сидение водителя с ремнями безопасности. На строительных и производственных площадках машину было легко узнать по ярко-желтой окраске кабины и кузова. Все элементы конструкции машины крепились к усиленной раме, а доступ к силовой установке обеспечивался за счет подъема кабины на 42 и 60 градусов. Высокий уровень безопасности обеспечивался надежной тормозной системой. Для обеспечения плавного торможения и продления срока службы тормозных накладок, в выпускном коллекторе устанавливался газодинамический механизм.
Для предотвращения замерзания перевозимых сыпучих грузов в условиях низких температур, кузов автомобиля оборудовался системой подогрева от выхлопных газов. Кабину от попадания груза прикрывал специальный металлический козырек в передней части кузова. От опрокидывания кузов страховался специальным тросом с пружиной, которая обеспечивала его укладку в транспортную конфигурацию.
На модели первых годов выпуска устанавливались собственные атмосферные дизельные двигатели. Со временем они были заменены на турбированные силовые установки отечественного и зарубежного производства.

Видео

Двигатель

Основная масса автомобилей КАМАЗ 5511, которые можно встретить на отечественных дорогах оснащена дизельными моторами серии КАМАЗ 740.11-240.

Основные параметры

• Тип – с воспламенением от сжатия, четырехтактный, с турбонаддувом;
• Количество и расположение цилиндров – 8, V – образное;
• Угол развала – 90 град;
• Рабочий объем – 10,85 л;
• Номинальная мощность – 240 л.с. (176 кВт);
• Максимальный крутящий момент – 833 Нм;
• Номинальная частота вращения коленчатого вала – 2200 об/мин;
• Система турбонаддува – газотурбинная с двумя турбокомпрессорами;
• Степень сжатия -16,5;
• Заправочная емкость системы смазки -28 л;
• Периодичность смены масла – 16000 км, или 250 моточасов;
• Экологичность – Евро 1.

На КАМАЗ 55111, пришедший на смену устаревшей модели уже устанавливались более мощные 245-ти сильные дизельные моторы, отвечающие экологическим нормам Евро -2.

Так как выпуск КАМАЗ 5511 прекращен еще в 1990 году, на дорогах больше встречаются его более поздние версии. КАМАЗ 55111 с пробегом, находящийся в эксплуатации более десяти лет стоит в пределах от 300 тыс.руб. до 650 тыс. руб. Автомобили, выпущенные после 2010 года стоят в районе 1 млн. 500 тыс. руб. В конечном счете, стоимость самосвала определяет его техническое состояние.

КамАЗ-5511

КамАЗ-5511 – популярная модель самосвала производства Камского автомобильного завода. Выпуск данного автомобиля осуществлялся с 1977-го по 1990-ый года. Грузовик стал одним из дебютных продуктов завода, но его эксплуатация продолжается и сейчас.

На советском рынке никогда не было широкого ассортимента самосвалов. В 70-е годы, когда страна переживала строительный бум, потребовалась качественная техника, способная работать длительное время при больших нагрузках. В итоге Камский автозавод начал разработку грузовика для стройплощадок. Дебют КамАЗ-5511 состоялся в 1977-ом году. Модель отличалась от аналогов нетипичной для остальных советских автомобилей ярко-желтой окраской.

Видео обзор

Грузовик представлял собой прочную трехосную конструкцию, имеющую колесную формулу шесть на четыре. Технику отличала большая грузоподъемность, хорошая проходимость и универсальность. Автомобиль предназначался для транспортировки различных грузов (в том числе и сыпучих) по дорогам с разным покрытием. Главные детали и узлы модели были унифицированы с элементами других продуктов Камского автозавода. При этом самосвал получил последние технические решения того периода. Среди них были фары с асимметричным лучом освещения, сокращающие вероятность ослепления водителей машин, движущихся навстречу.

К 1979-му году предприятие собрало уже 10000 грузовиков. Спустя год появилась улучшенная модификации модели, получившая название КамАЗ-55102.

На случай вынужденной остановки в автомобиле была предусмотрена функция аварийной сигнализации, которая одновременно включала все поворотники в мигающем режиме. Некоторые изменения произошли и в цельнометаллической 2-местной кабине, расположенной над силовой установкой. Она получила 3-слойное стекло с дополнительной защитой от повреждений и улучшенное водительское кресло с возможностью специальной настройки с учетом роста и веса.

Технические характеристики

Технические характеристики КамАЗ-5511 впечатляли. Снаряженная масса автомобиля составляла 9250 кг, полная масса – 17400 кг. Техника могла перевозить грузы весом до 10000 кг. На модель устанавливались пневматические камерные шины увеличенного радиуса.

Платформа КамАЗ-5511 вмещала до 6,6 кубометров груза и откидывалась на угол в 60 градусов.

Габаритные размеры автомобиля:

• полная длина – 7100 мм;
• высота по козырьку – 2700 мм;
• ширина – 2500 мм;
• колесная база – 2840 мм;
• колея задних колес – 1850 мм;
• колея передних колес – 2010 мм;
• колесная база задней тележки – 1320 мм;
• максимальный радиус поворота – 9000 мм.

Автомобиль мог разгоняться до 90 км/час и преодолевать подъемы в 25%.

Расход Топлива

Показатель расхода топлива у КамАЗ-5511 зависел от времени года. В зимний период на каждые 100 км грузовику требовалось 30 л горючего, в летнее время – 27 л. Объем топливного бака модели составлял 300 л.

Двигатель

Камский автозавод устанавливал в КамАЗ-5511 двигатели «КамАЗ-740» собственного производства. V-образная 4-тактная 8-цилиндровая дизельная силовая установка отличалась повышенной надежностью. Сам агрегат располагался продольно и спереди.
Мотор получил жидкостно-воздушное охлаждение и не имел турбонаддува, что несколько снижало его мощностные показатели в сравнении с аналогами.

Характеристики агрегата «КамАЗ-740»:

• рабочий объем – 10,85 л;
• номинальная мощность – 146(210) кВт (л.с.);
• максимальный крутящий момент – 637 Нм;
• частота вращения – 2600 об/мин;
• степень сжатия – 17.

Устройство

КамАЗ-5511 комплектовался 2-местной цельнометаллической кабиной, установленной прямо над двигателем. Доступ к силовой установке осуществлялся посредством откидывания кабины. В салоне располагалось удобное подрессоренное сиденье водителя с множеством настроек и ремнями безопасности. Кабина автомобиля имела высокую крышу. Техника предназначалась для пригородных перевозок и не оснащалась спальным местом.

Главные конструктивные особенности автомобиля был обусловлены его назначением. КамАЗ-5511 оборудовался большим сварным цельностальным кузовом, относящимся к ковшовому типу. Данный элемент снабжался специальным козырьком со стороны кабины для обеспечения дополнительной защиты. Заднюю часть кузова разработчики несколько расширили, что помогало легче разгружать сыпучие материалы. Дополнительно в кузове устанавливалась особая система подогрева, функционирующая за счет отработавших газов. Она предотвращала замерзание груза в холодное время года.

Кузов грузовика поднимался довольно высоко. Его фиксация в рабочем состоянии производилась за счет стопорных пальцев, монтированных на втулках кронштейнов опрокидывания. Специальный страховочный трос предохранял кузов от запрокидывания. Пружина обеспечивала укладку страховочного троса в транспортную конфигурацию.

Автомобиль отличался рамой повышенной прочности. Сварной надрамник, сделанный из поперечных балок и стальных штампованных лонжеронов, соединялся с рамой через стяжки и кронштейны.

Самосвальный механизм работал от гидравлики и включал:

• масляный привод;
• коробку отбора мощности;
• кран управления;
• гидроцилиндр;
• масляный бак;
• клапаны ограничения;
• пневмопривод;
• электрические пневматические клапаны;
• масляный насос.

В состав коробки отбора мощности, являющейся основной частью гидропривода, входил одноступенчатый механизм, запускаемый прямо из водительской кабины через электропневматический пускатель.

Гидроцилиндр подъемного механизма представлял собой 3-ступенчатую телескопическую конструкцию. Первый ее конец посредством шарнирного соединения крепился в передней части надрамника, второй – вверху переднего борта кузова. Клапан ограничения блокировал подъем кузова при достижении им угла в 60 градусов. Нагруженный кузов поднимался за 19 секунд, опускался – за 18 секунд.

Модель комплектовалась 5-ступенчатой механической коробкой передач с сухим 2-дисковым сцеплением. Все модификации КамАЗ-5511 имели задний привод.

Автомобиль получил барабанные передние тормоза с раздельным пневматическим приводом. Аналогичная конструкция была характерна и для задних тормозов. Система ABS на КамАЗ-5511 не была предусмотрена.

Концепция одного из первых советских самосвальных грузовиков получилась довольно удачной. Подтверждением тому служил длительный период выпуска данной модели. Однако даже после официального завершения производства в 1990-ом году путь автомобиля не закончился. В 1998-ом году на базе КамАЗ-5511 была создана новая модель КамАЗ-55111, выпуск которой осуществлялся до 2011-го года.

Цена нового и б/у

Новый КамАЗ-5511 приобрести не удастся, поскольку производство грузовика завершилось в1990-ом году. При этом б/у варианты на отечественном рынке представлены довольно широко. Их стоимость сильно различается и определяется годом выпуска и состоянием.

Модели середины 80-х обойдутся в 150-200 тысяч рублей. Экземпляры 1989-1990-го годов будут стоить порядка 300-400 тысяч рублей.

Арендовать КамАЗ-5511 можно по цене от 900 руб/час.

Аналоги

К аналогам КамАЗ-5511 можно отнести другие модели Камского автозавода (КамАЗ-55102 и КамАЗ-55111) и МАЗ-4370.

Обзор самосвала КамАЗ-5511

Самосвал КамАЗ-5511 – один из наиболее массовых советских автомобилей в своем классе, серийное производство которого продолжалось с 1977 по 1990 годы. Самосвал высокой проходимости с колесной формулой 6 на 4 грузоподъемностью 10 тонн стал одной из дебютных моделей Камского автомобильного завода. Благодаря своим высоким потребительским качествам и техническим характеристикам машина приобрела большую популярность в СССР и ряде других стран. Несмотря на то, что серийное производство самосвала завершилось почти три десятилетия назад, его и сегодня можно встретить на строительных площадках и дорогах страны.

Содержание:

Кузов

Кузов самосвала выполнен в форме цельнометаллической ковшовой конструкции, сваренной из листов особо прочной стали. Кузов оснащен защитным козырьком и системой обогрева, действующей за счет выхлопных газов, поступающих из подрамного пространства. Наличие обогрева препятствует примерзанию груза к металлу при низких температурах. Емкость кузова в расчете на сыпучие материалы составляет примерно 6,6 кубометров.

Поднимается самосвальный кузов КамАЗа-5511 гидравлическим механизмом, состоящего из следующих агрегатов:

• коробка отбора мощности;
• 3-ступенчатый телескопический гидроцилиндр;
• пневматические и масляные коммуникации;
• маслонасос;
• электрические пневмоклапаны;
• ограничительный механизм;
• рычаг управления.

Фиксируется кузов кронштейном со стопорными вкладышами, а наличие страховочного троса, снабженного пружиной, предотвращает его опрокидывание. При достижении угла в 60 градусов подъем кузова прекращается за счет срабатывания ограничительного механизма.

Коробка отбора мощности сопряжена с одноступенчатым механизмом, который запускается из кабины электропневматической системой.

Кабина 5511-го

Автомобиль оснащен высокой двух 2-местной подрессоренной кабиной, устанавливаемой на раме. Кабина снабжена торсионным механизмом для откидывания ее вперед для доступа к моторному отсеку и другим агрегатам.

В кабине установлено подрессоренное регулируемое водительское кресло, снабженное ремнями безопасности.

Кабина снабжена прочным трехслойным ветровым стеклом и поворотными форточками для вентиляции салона. Внутренние поверхности дверей и салона покрыты шумоизоляционными материалами.

Салон грузовика КамАЗ-5511 оснащен автономными системами отопления и вентиляции. Так как самосвал не создан для совершения дальнемагистральных рейсов, спального места для водителя в нем не предусмотрено.

Двигатель и коробка передач

Самосвал комплектуется 10,85-литровым дизельным двигателем КамАЗ-740 мощностью 210 лошадиных сил. V-образный 8-цилиндровый мотор продольного расположения устанавливается на раме в подкабинном отсеке.

Система охлаждения силового агрегата – жидкостно-воздушная. Из-за отсутствия системы турбонаддува двигатель несколько уступал аналогам по мощностным показателям.

Расход топлива составляет 27-30 литров дизельного горючего. В период осенне-зимней эксплуатации, а также при движении по бездорожью расход топлива увеличивается до 35-36 литров.

Благодаря низкозамерзающей жидкости в системе охлаждения, двигатель может работать долго без необходимости принудительного охлаждения.

Дизельная силовая установка самосвала агрегирована с 5-ступенчатой механической коробкой передач без делителя или с 10-ступенчатой с делителем.

Рама КамАЗ-5511

Основу конструкции рамы составляют лонжероны из штампованных швеллеров и поперечин. В передней части рама связана со стальным бампером. На задней поперечине рамы имеется проушина для буксировки, а на передних лонжеронах установлены буксирные крюки.

Мосты

Трехосный самосвал оснащен двумя ведущими мостами с двухуровневыми зубчатыми передачами. Средний мост снабжен межосевым дифференциалом. На неразрезном переднем мосту установлены поворотные кулачки вилочного типа, обеспечивающие поворот до 45 градусов. На задней поверхности переднего моста расположена рулевая трапеция.

Тормозная система

Самосвал комплектуется основной, а также тремя дополнительными тормозными системами. Основная тормозная система – двухконтурная барабанная, с пневматическим приводом. Предусмотрен автономный привод для переднего моста и задней тележки. Тормозная система приводится в действие нажатием педали.

При выходе из строя основной системы предусмотрено использование запасных тормозов, действующих на заднюю тележку КамАЗ-5511. Элементом запасных тормозов является и стояночный тормоз.

В качестве дополнительной системы, снижающей нагрузку рабочих тормозов, предусмотрено использование газодинамического механизма в выпускном устройстве. При задействовании этой системы прекращается подача топлива, в результате чего самосвал плавно тормозит. В кабине установлен привод принудительного снятия с тормозов.

Рулевое управление

Продольная и поперечная тяги руля самосвала сочленены шаровыми шарнирами. Рулевой механизм оснащен гидроусилителем, включающим золотниковый клапан и шестеренный пластинчатый насос, привод которого приводится в действие коленчатым валом двигателя.

Преимущества и недостатки

На этапе разработки в конструкцию автомобиля изначально закладывались параметры, обеспечивающие его бесперебойную эксплуатацию в условиях повышенных нагрузок. В итоге самосвал оправдал ожидания, став на долгие годы «рабочей лошадкой» на строительных площадках необъятного СССР. Этому способствовали следующие характеристики машины КамАЗ-5511:

• высокая проходимость, позволяющая работать на бездорожье;
• бесперебойная работа в условиях экстремальных температур;
• грузоподъемность в 10 тонн и возможность ее кратного увеличения при работе с прицепом. Машина отлично справлялась с высокими объемами перевозок в горнодобывающей промышленности и на крупных стройках;
• наличие надежного самосвального механизма позволяет разгружать кузов всего за 20 секунд;
• просторная и достаточно комфортная кабина, обеспечивающая безопасность водителя и пассажира;
• удачное расположение обзорных зеркал, позволяющих водителю контролировать процесс загрузки и выгрузки;
• отсутствие дорогих и неремонтопригодных электронных устройств;
• простота технического обслуживания, доступность запчастей и ремонтных комплектов для всех узлов и агрегатов;
• соотношение цены и качества.

Наряду с перечисленными преимуществами, автомобиль не лишен и некоторых недостатков, которые, тем не менее, не умаляют достоинств самосвала.

• недостаточная мощность дизельного агрегата;
• жесткость подвески КамАЗа-5511, особо ощутимая на разбитых дорогах;
• высокий показатель расхода топлива. Заявленный расход в 27 литров на 100 километров при движении с пустым кузовом, на практике, значительно превышается в зависимости от условий работы;
• увеличение расхода топлива при износе узлов двигателя и ходовой части;
• быстрый износ узлов и деталей, необходимость частых ремонтов. Впрочем, высокая ремонтопригодность автомобиля и доступность запчастей позволяют эксплуатировать машину практически без ее остановки на периодическое техническое обслуживание и профилактику.

Цена 5511-го

Серийное производство автомобиля завершилось в 1990 году, вследствие чего в настоящее время его новых экземпляров на рынке нет.

Однако самосвал достаточно широко распространен на вторичном рынке. Фиксированную цену автомобилей назвать трудно – она зависит как от года выпуска, так и от технического состояния.

Средняя цена машин выпуска 80-х годов колеблется в интервале от 150 до 200 тысяч рублей. Автомобили последней серии, сошедшие с конвейера в 1990 году, продаются за 350-400 тысяч рублей.

Автосамосвал КамАЗ-5511 создавался в эпоху великих строек и грандиозных свершений. Соответственно, в конструкцию машины закладывался потенциал выполнения поставленных задач. Для своего времени машина получилась передовой и даже революционной, благодаря чему свое время она пережила на десятилетия. Машина и сегодня успешно справляется с высокими нагрузками, не требуя от владельцев сверх усилий и значительных расходов на поддержание должного технического состояния.

Видео

Источники:

http://capfa.ru/1360-kamaz-s-dvigatelem-yamz-238-i-kpp-yamz-236-preimuschestva-i-nedostatki.html
http://allspectech.com/gruzovaya-tehnika/samosvaly/karernye/kamaz-5511.html
http://topkamaz.ru/kamaz-5511.html
http://gruzato.ru/kamaz-5511.html
http://gruzovo.com/kamaz-5511.html
http://wikitrucks.ru/kamaz/kamaz-5511.html
