Замена корпуса воздушного фильтра на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Корпус воздушного фильтра – даже уже из названия можно запросто понять о чём идёт речь, но всё же если кто не понял то сегодня мы с вами разберём о том как нужно правильно заменять корпус внутри которого располагается фильтрующий элемент так называемы воздухофильтр.

Примечание!
Для замены корпуса вам нужно будет запастись: Во-первых отвёрткой и во-вторых нужно будет так же взять с собой гаечный ключ, для того чтобы скинуть клемму «-» с вывода аккумуляторной батареи, чтобы данную батарею обесточить при работе с колодкой проводов «Датчика Массового Расхода Воздуха»!

Краткое содержание:

Где находится корпус воздухофильтра?
На самом деле это всё зависит от конфигурации двигателя вашего автомобиля, то есть если у вас автомобиль карбюраторного типа то в принципе точно так же как и на инжекторе данный корпус располагается в верхней часть моторного отсека, вы его даже можете увидеть сразу же после того как отроете капот у вашего автомобиля, на фото ниже он обозначен стрелкой:

Примечание!
В том случае если у вас инжекторный двигатель, то в нём корпус как уже говорилось ранее располагается так же в верхней части моторного отсека, но только лишь данный корпус выглядит немного по другому, да и расположен он чуть-чуть ближе к моторному отсеку!

Когда нужно менять корпус воздухофильтра?
Корпус подлежит замене в случае сильной его деформации, в связи с которой в двигатель у вас начнёт поступать воздух не прошедший через фильтр который располагается в самом корпусе, вот к примеру если у вас полностью деформирована верхняя крышка корпуса, то в таком случае его нужно менять? На самом деле нет!

Если конечно же воздуху никаких преград не создаётся, в общём если нет сквозных отверстий (Если есть отверстия, то в таком случае убирайте их сразу же так как это недопустимо) и сама крышка не деформирована до такого состояния что она аж прогнулась у вас, то в таком случае с данным корпусом можно ездить и не бояться не за что!

Как заменить корпус воздушного фильтра на ВАЗ 2110-ВАЗ 2112?

Примечание!
В случае если вы будете работать с какими либо с проводами, к примеру отсоединение проводов от датчиков и т.д. Тогда обязательно перед отсоединение, скиньте клемму «минус» с аккумуляторной батареи, чтобы не произошло вдруг короткого замыкания из-за попадания на оголённые части проводов влаги! (О том как скинуть клемму, см. в статье под названием: «Замена аккумулятора на ВАЗ» пункт 1)

Инжектор:
1) В самом начале операции рукой отсоедините от «ДМРВ» колодку проводов которая к нему подсоединена и после чего положите её на двигатель, но только старайтесь её не класть на слишком нагретые детали, а то она может у вас оплавиться.

2) Далее возьмите в руки отвёртку и с её помощью чуть ослабьте винт, который крепит стягивающий хомут воздухоподводящего патрубка и после чего отсоедините данный патрубок от «Датчика Массового Расхода».

Примечание!
Когда снимите сам корпус фильтра, присмотритесь на нём есть два болта которые этот самый датчик расхода воздуха и крепят, так вот чтобы этот датчик снять сперва выверните эти два болта и после чего аккуратно снимите!

3) Теперь посмотрите все те места где крепиться корпус фильтра, их должно быть около трёх а крепиться он при помощи резиновых опор, одна из которых показана чуть ниже на фото, так вот подденьте эту опору снизу и вследствие чего выдавите её и тем самым вы снимите корпус воздухофильтра с машины.

Примечание!
Все неисправные, а именно деформированные, потрескавшиеся и т.д. Резиновые опоры замените на новые, потому что как правило если опора будет повреждена то при наезде на кочку данное место которое она крепит на корпусе может просто отойти и вследствие чего потом на каждой кочке у вас корпус фильтра будет просто колебаться!

4) И после чего возьмите в руки новый корпус фильтра и тем самым установите его на своё место, а так же новые опоры вставьте в корпус зафиксировав их там при этом (Разрешается расправлять их кромки аккуратно при помощи отвёртки).

Примечание!
Многим людям не удаётся после снятия старого корпуса, новый установить на то же место, так как многие очень долго мучаются с резиновыми опорами, потому что они действительно очень не охотно вставляются в сам фильтр, а ещё неохотнее в отверстия которые для этого отведены на кузове автомобиля, но время идёт и люди что то пробуют и что то пытаются, и так сказать один из немногих нашёл выход, а именно модернизировав чуточку крепления корпуса воздушного фильтра, более подробно смотрите в видео-ролике который располагается в самом низу статьи!

Если вы что то не поняли на счёт того как снимать корпус этого фильтра, тогда просмотрите статью по замене данного корпуса на инжекторных автомобилях Самарского семейства, на них двигатели устанавливались абсолютно идентичные, поэтому замена данного агрегата на Самарах будет производиться так же как и на десятках! (Более подробно, см. в статье: «Замена корпуса воздухофильтра на ВАЗ»)

Карбюратор:
1) В самом начале операции, вам будет нужно снять воздушный фильтр с автомобиля. (О том как снять воздухофильтр, см. в статье: «Замена воздушного фильтра»)

2) После того как фильтр у вас будет снят, при помощи гаечного ключа отверните все четыре самоконтрящиеся гайки и после чего снимите их со шпилек.

3) Затем аккуратно (Для удобства можно так же поддеть отвёрткой) снимите металлическую прижимную пластину со своего места.

Примечание!
При снятие данной пластины обратите внимание на тот как она установлена, а именно по её бокам есть так скажем небольшие выемки (Канавки) так вот и по ним запоминайте как должна при сборке будет устанавливаться данная пластина, хотя это и необязательно так как данную пластину по другому никак не поставишь!

4) Далее ослабьте хомут который крепит шланг вентиляции картера и после чего отсоедините его.

5) И в завершение снимите корпус фильтра с установочного места, но только когда будете снимать обратите своё внимание то что снизу к фильтру ещё крепиться гофрированный шланг, так вот данный шланг тоже отсоедините и только после чего снимите фильтр.

Дополнительный видео-ролик:
Если вам надоело вставлять постоянно корпус воздушного фильтра на своё место (К примеру вы его очень часто снимаете) то в таком случае просмотрите чуть ниже видео-ролик, в котором подробно описывается то как можно сделать чтобы процесс снятия у установки корпуса воздухофильтра протекал во много раз быстрее:

Крепление воздушного фильтра ваз 2110 2111 2112 2109 2108

Этот товар выбрали 46 покупателей

Вес, кг: 0.05 Размеры, см: 5 х 3 х 3 Объем, м3: 0.00005

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Крепление воздушного фильтра ваз 2110 2111 2112 2109 2108

Содержание:
Руководство по эксплуатации,
техническому обслуживанию
и ремонту автомобиля

Воздушный фильтр ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112 – снятие и установка

РЕКОМЕНДАЦИЯ
Снятие воздушного фильтра на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 может потребоваться при ремонте двигателя и его систем. Поэтому во многих случаях целесообразно снять воздушный фильтр вместе с датчиком массового расхода воздуха и шлангом подвода воздуха к дроссельной заслонке.

Снятие воздушного фильтра
1. Подготавливаем автомобиль к выполнению работы (см. п. 2а Подготовка автомобиля к ТО и ремонту).
2. Снимаем клемму провода с отрицательного вывода аккумуляторной батареи (см. п. 2 Аккумуляторная батарея – снятие и установка).
3. Ослабляем затяжку хомутов (1 и 2), крепящих шланг системы вентиляции картера и шланга подвода воздуха к дроссельной заслонке. Отсоединяем разъем проводов (3) от ДМРВ (датчика массового расхода воздуха).

4. Торцовым ключом на 10 мм с удлинителем отворачиваем болт крепления воздухозаборника к панели кузова.

5. Извлекаем основание трех резиновых стоек: двух — переднего крепления воздушного фильтра из отверстий панели кузова.

Установка воздушного фильтра
1. Шлицевой отвёрткой с широким лезвием заправляем три резиновые стойки в отверстия панели кузова и кронштейна.

2. Смочив резиновые стойки мыльным раствором, устанавливаем на них корпус воздушного фильтра так, чтобы все три стойки вошли в предназначенные для них отверстия.
3. Прижимая корпус вниз, пассатижами по очереди вытягиваем стойки вверх до фиксации корпуса в кольцевой канавке стойки.

4. Подсоединяем шланг подвода воздуха к патрубку дроссельной заслонки и шлангу вентиляции картера.
5. Подсоединяем разъем жгута проводов к датчику массового расхода воздуха.
6. Крепим воздухозаборник к панели кузова болтом.

ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что шланг воздухозаборника не касается вывода стартера.

7. Подсоединяем клемму провода к выводу аккумуляторной батареи.

полезные советы автомобилисту

Корпус воздушного фильтра ваз 2112: как его заменить своими руками

Корпус ВФ ваз 2112

Как известно, корпус воздушного фильтра ваз 2112 защищает важную деталь, которая для любого двигателя внутреннего сгорания, особо важна. Основная его задача состоит в фильтрации поступающего в камеры сгорания воздуха.
Он должен отфильтровывать всю пыль и грязь (особенно абразивную) и как можно меньше мешать прохождению воздушного потока. Здесь «палка о двух концах», ведь чем лучше фильтрация – тем большее сопротивление создаётся потоку.
Поэтому для каждого автомобиля подбирается определённый компромисс и крепление воздушного фильтра к кузову ваз 2112 должно быть проведено правильно.

Чем грозит невнимательность к ВФ и его корпусу

Крепление воздушного фильтра на ваз 2112

Невнимание к этому элементу конструкции может грозить следующими проблемами:

• Разрушение цилиндропоршневой группы
• Недостаточная мощность двигателя
• Затруднённый пуск
• Выход из строя ДМРВ (Датчик массового расхода воздуха)

Примечание. Двигатель можно «убить», если, например, проехать по пыльной песчаной дороге при отсутствующем или неисправном (негерметичном) воздушном фильтре.
Песчинки в виде пыли попадают в камеру сгорания и царапают стенки цилиндра, истирая контактный слой и меняя его профиль, в результате чего уплотнительные кольца не могут создать достаточное уплотнение и падает мощность двигателя. Кроме того в царапинах остаётся масло, которое сгорает – двигатель начинает «есть» масло.

Поэтому корпус ВФ обязательно должен быть изготовлен из такого материала, который бы одновременно был и прочным, и не пропускал пыль. Когда фильтр просто уже выработал свой ресурс (забившись пылью), то машина, что называется, «не тянет».
Это связано с тем, что проходит недостаточно воздуха через фильтрующий элемент, и двигатель, попросту, «задыхается». Ведь пыль забивает микропоры фильтровальной бумаги, заметно снижая пропускную способность.
Поэтому на малых нагрузках и холостых оборотах машина работает хорошо, но при режимах с высокой нагрузкой двигатель уже не может выдать необходимое усилие.

Примечание. Завод изготовитель рекомендует менять фильтрующий элемент каждые 30000 км пробега,но учитывая российские условия эксплуатации – сервисники и специалисты рекомендуют его заменять вместе с каждой заменой масла, т.е. через каждые 10000 км. Тем более цена вопроса невелика.

Кронштейн крепления воздушного фильтра ваз 2112

Замена

Воздушный фильтр установлен в специальном пластмассовом кожухе. Повреждения кожуха недопустимы, так же, как и резинового патрубка, который соединяет фильтрующую систему с двигателем.
В случае наличия трещин корпус необходимо заменить. Заменить фильтр проще простого – это сможет сделать каждый, кто хоть раз держал в руках отвёртку.
Для его замены понадобятся:

• Крестовая отвёртка
• Новый фильтрующий элемент
• Внимание и терпение

Для доступа к фильтрующему элементу снимаем верхнюю крышку корпуса фильтра.
Для этого откручиваем четыре болта в углах корпуса. Далее снимаем крышку.

Примечание. Если мешает разъём ДМРВ – отсоединяем его, аккуратно нажав на фиксатор.

Лучший воздушный фильтр на ваз 2112

Корпусу отдельное внимание

На снятой крышке останется старый фильтр. Снимаем его, а затем тщательно очищаем внутреннюю полость корпуса фильтра от пыли и грязи.
Также внимательно осматриваем весь корпус фильтра – на нем не должно быть никаких трещин и отверстий. После очистки устанавливаем новый, следя за тем, чтобы уплотнитель плотно и хорошо «сел».
Делать это нужно аккуратно, т.к. фильтр довольно хрупок (бумажный), а уплотнение мягкое.

Примечание. Некоторые повреждения корпуса, или неплотное прилегание фильтрующего элемента можно увидеть до очистки корпуса по грязным следам воздушных потоков, на чистом фоне.

Если корпус фильтра имеет повреждения – его необходимо заменить.
Для этого потребуются:

Примечание. Резинки крепления можно оставить старые, но их довольно трудно вынуть из корпуса фильтра, не повредив.
Кроме того резина со временем «сохнет» и «дубеет», поэтому если они покрылись трещинками, то менять их надо обязательно.

Корпус фильтра крепится к кузову тремя, специальной формы, резиновыми изделиями. Две находятся спереди, соединяя корпус и переднюю часть кузова.
Третье крепление находится сзади (относительно корпуса фильтра), со стороны аккумулятора (специальный металлический кронштейн).
Кроме того к корпусу присоединены два патрубка – впускной (бумажно-металлический патрубок) и выпускной (резиновый, с хомутом). Для снятия необходимо будет их отсоединить.
Порядок действий при снятии корпуса следующий:

• Отсоединяем выпускной патрубок, открутив хомут с помощью отвёртки. Затем отводим его в сторону.
• В нижней части корпуса отсоединяем впускной патрубок в виде металлизированной гофры, просто выдёргивая его вниз.
• С помощью шлицевой отвёртки (аккуратно поддев за край) отсоединяем крепёжные резинки по очереди.
• Вынимаем корпус.

Примечание. Резинки вынуть из старого корпуса можно с помощью плоскогубцев, предварительно смазав места контакта резины с корпусом.

Теперь старый корпус удалён, можно устанавливать новый. Здесь порядок немного отличается от порядка снятия.
Действуем следующим образом:

• Устанавливаем крепёжные резиновые изделия в посадочные места. Обычно их можно установить просто пальцами, но, при необходимости, помогаем шлицевой отвёрткой.
• Надеваем на резинки корпус. Сначала просто ставим корпус на них как на направляющие, затем, по очереди, слегка надавив на корпус, тянем за выступающую резиновую часть, увеличивая усилие, пока крепление не встанет на место (характерный «мягкий» щёлчок).
• Теперь одеваем выпускной патрубок и затягиваем его хомут.
• Одеваем впускной патрубок, просто надев его на трубку.

Примечание. Фильтрующий элемент удобнее сразу установить в корпус, пока он не установлен.

Причины замены и масло в фильтре

Масло в воздушном фильтре ваз 2112 также часто становится причиной замены этого детали. Чаще всего воздушный фильтр меняют вместе с маслом в двигателе и масляным фильтром.
При замене масла, заменять масляный фильтр также необходимо, оставлять старый нельзя. Процесс замены масла в двигателе ВАЗ 2112 достаточно прост и по силам любому автолюбителю, кого не пугает вид гаечных ключей.
Кроме того это не занимает много времени.
Что необходимо иметь для замены масла в двигателе:

• Необходимость и желание.
• Свежее моторное масло.
• Промывочное масло.
• Новый масляный фильтр.
• Новое уплотнительное кольцо для сливной пробки.
• Ёмкость для слива масла.
• Шестигранник «на 12».
• Ключ для масляного фильтра.
• Прогретый двигатель.

Масло в гофре воздушного фильтра ваз 2112

Примечание. Промывать двигатель рекомендуется только при смене марки моторного масла. Если будет залито масло той же марки, какой и было – лучше не промывать, особенно на уже «видавшем виды» двигателе.
Дело тут в том, что «промывка» может смыть со стенок и деталей грязь «кусками», которые впоследствии могут забить приёмную сетку маслонасоса. В результате двигатель получит масляное голодание с близкими видами на капитальный ремонт.

Для замены масла производим следующие действия:

• Подставляем ёмкость для отработки под сливную горловину на поддоне двигателя.
• Шестигранником откручиваем сливную пробку. После того, как пробка откручена, открываем маслоналивную горловину, чтобы масло стекало быстрее.
• После слива масла – закручиваем сливную пробку обратно и наливаем промывочное масло. Контролируем уровень по щупу. Затем заводим двигатель и даём ему поработать 10-15 минут (время промывки указано на промывочном масле).
  Затем снова откручиваем сливную пробку и сливаем промывку.
• Пока стекает масло, откручиваем масляный фильтр. Он находится на двигателе, в сторону салона, ближе к правой стороне по ходу движения (сторона переднего пассажира).
  Если фильтр не поддаётся «от руки» — применяем специальный ключ. Такой ключ может заменить обыкновенный ремень, застёгнутый и накрученный на пол-оборота на фильтр.
• Берём новый фильтр и смазываем резьбу и уплотнительное кольцо свежим маслом.
• Прикручиваем новый фильтр. Когда фильтр коснётся посадочного места (появится усилие), доворачиваем его на ¾ оборота.
• Закручиваем сливную пробку, предварительно заменив на ней уплотнительное кольцо.
• Заливаем свежее моторное масло, контролируя его уровень по щупу. Нужно залить до отметки «МАХ».
• Заводим двигатель и не пугаемся горящей красной лампы, которая сообщает о отсутствии давления масла.
  Через несколько секунд она должна погаснуть. Дело в том, что новый фильтр должен наполниться.
• Глушим двигатель и, через пару минут, проверяем уровень масла по щупу. При необходимости доливаем.

Масло в патрубке воздушного фильтра ваз 2112

Масло в корпусе ВФ Ваз 2112 может появиться не только из-за старой смеси, но и по причине отсутствия маслоулавливателя на трубке. Кроме того, вполне вероятно, что при замене масла в двигатель залилось много смазки.

Масло воздушном фильтре ваз 2112

Ну вот и все. Позаботившись о корпусе ВФ и заменив старый фильтр на новый, можно быть спокойным.
Теперь в автомобиле свежее масло и можно продолжать его эксплуатировать. Как видим, работы довольно просты, и занимают они максимум час времени.
Это можно посмотреть на данном видео.

Крепление воздушного фильтра ваз 2110 2111 2112 2109 2108

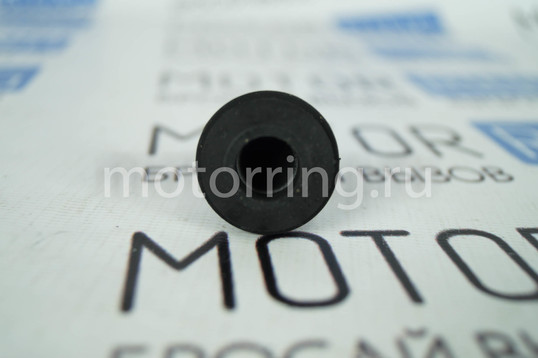

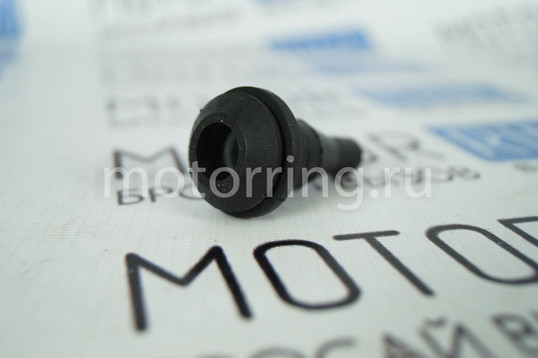

2112-1109249 / 21120110924900 Опора крепления воздушного фильтра, ВАЗ 2110-2112 , — БРТ

(Внешний вид товара, упаковки может отличаться от указанного на картинке.)

Марка: БРТ, Россия
Вес (справочно), кг: 0.015

Стоимость доставки почтой и Сдэк

Опора крепления воздушного фильтра, ВАЗ 2110-2112 в каталогах запчастей

Альтернативные наименования

❶ Опора 2112 корпуса возд. фильтра брт

❷ Опора фильтра воздушного в-2108-2115

❸ Опора крепления воздушного фильтра

АРТИКУЛ 21121109249 В ДРУГИХ КАТАЛОГАХ

ДОСТАВКА

СДЭК
Курьерская служба. Отправляем заказ в ваш город до удобного пункта выдачи. Специальные низкие тарифы для нашего интернет-магазина.

ПОЧТА РОССИИ
Традиционная доставка в любой населенный пункт России до почтового отделения. Специальные низкие тарифы для нашего интернет-магазина в областные центры.

Стоимость доставки не включена в цену товара и зависит от направления, веса посылки. Тариф доставки сообщаем после оформления заказа (до оплаты). Калькулятор стоимости доставки.

ОПЛАТА

– Оплата на сайте любой картой VISA, MasterCard, МИР. Сервис предоставляет Сбербанк России. Без комиссии!

– Оплата на карту Сбербанка России. Комиссия по тарифам банка.

– Оплата через платежные системы КИВИ, ЯДеньги. Комиссия по тарифам систем.

– Оплата при получении посылки на почте или в СДЭКе. Комиссия по тарифам служб доставки. Есть ограничения.

СРОКИ

На комплектование заказа требуется время. Срок указан рядом с ценой. Время на доставку зависит только от вашего местонахождения. Сроки доставки у Почты России и СДЭК в данный момент практически одинаковые.

Замена воздушного фильтра на ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Менять воздушный фильтр на «десятке» – одно удовольствие: достаточно крестовой отвертки и нескольких минут. Разберем этот процесс по шагам и с фотографиями.

Периодичность замены воздушного фильтра – величина спорная. В соответствии с рекомендациями АвтоВАЗа его нужно менять раз в 30 000 км, также как и фильтр тонкой очистки топлива. Однако если бензин имеет более-менее постоянную чистоту в независимости от региона, то воздух может различаться в разы. У автомобилистов, проживающих в степной местности, воздушный фильтр засорится гораздо быстрее, чем, скажем, на Крайнем Севере.

Исходя из этого, важно время от времени (например, раз в 10 000 км), проверять состояние фильтрующего элемента. Для этого нужно произвести те же самые действия, что и для его замены.

Воздушный фильтр ВАЗ-2110 расположен под капотом рядом с аккумулятором в черном прямоугольном корпусе из пластика. Верхняя часть корпуса представляет собой крышку, которая прикручена к нижней четырьмя болтами «под крест».

Чтобы заменить или просто проконтролировать фильтрующий элемент, отворачиваем эти болты и осторожно приподнимаем крышку. К ее задней части крепится гофра с датчиком массового расхода воздуха, поэтому движение весьма ограничено.

После снятия крышки, фильтр чаще всего остается в нижней части корпуса, откуда его нужно вытащить при замене. Менять фильтр требуется либо по истечении 30 000 км с момента последней замены, либо при его сильном загрязнении. Если бумажный фильтрующий элемент посерел от пыли, а сверху лежит слой пуха или насекомых, то его давно пора отправить на свалку.

Новый фильтр следует уложить в нижнюю часть корпуса таким образом, чтобы направление его бумажной «гармошки» совпало со стрелкой, нанесенной на дне корпуса. Перед установкой фильтрующего элемента неплохо будет протереть корпус сухой или чуть влажной тряпкой для удаления пыли.

Верхнюю крышку устанавливаем аккуратно, проследив, чтобы края уплотнителя фильтрующего элемента вошли в пазы на ней. После этого равномерно (по диагонали) закручиваем и умеренно затягиваем крепежные болты. На этом работы по замене воздушного фильтра на ВАЗ-2110 (2111, 2112) завершены.

Источники:

http://vaz-russia.com/remont-vaz-2110/zamena-korpusa-vozdushnogo-filtra-na-vaz-2110-vaz-2111-vaz-2112.html
http://motorring.ru/product/17401-opora-krepleniya-vozdushnogo-filytra-2107-2115-lada-kalina
http://car-exotic.com/lada-110/vaz-2110-car-engine-47.html
http://masteravaza.ru/vozdushnyj-filtr-i-sistema-vypuska-otrabotavshih-gazov/vozdushnyj-filtr/korpus-vozdushnogo-filtra-vaz-2112-409
http://www.avtozapchasty.ru/shop/i.php?id=609240
http://russia-avto.ru/remont/ekspluataciya/zamena-vozdushnogo-filtra-na-vaz-2110
