Техническое обслуживание и ремонт тормозной системы автомобиля ВАЗ-2109

ВАЗ 2109: ремонт тормозов в домашних условиях

Тормозная система ВАЗ 2109

Надежность работы тормозов вашего автомобиля является неотъемлемой частью безопасного передвижения водителя и пассажиров. Своевременное диагностирование поломок системы и ремонт своими руками поможет сохранить узлы в рабочем состоянии на долгое время.

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур.
При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов.
Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

Порядок проведения работ:

  • Автомобиль фиксируется а неподвижном состоянии.
  • Отсоединяется аккумуляторная батарея.
  • Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
  • Снимается колесо.
  • От грязи очищаются поверхности суппорта и тормозного диска.
  • На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
  • Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
  • Откручивается болт и откидывается корпус.
  • Снимаются тормозные колодки.
  • При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
  • Сборка выполняется в обратной последовательности.

Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый.
Итак:

  • Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
  • От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
  • Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

  • Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
  • Со шпилек снимается тормозной цилиндр.
  • При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
  • После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
  • После установки нового узла гайки можно полностью затянуть.
  • Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
  • Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
  • Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
  • Аналогично подсоединяются задние трубки.
  • Работа заканчивается прокачкой тормозов.

Как заменить задние тормозные цилиндры

Подтеки на тормозном щитке или внутренней стороне колес чаще всего указывают на плохое состояние манжет, реже на выход со строя поршня – образование на нем царапин, послуживших причиной нарушения герметизации.
Ремонт тормозного цилиндра возможен, но чаще всего его нужно заменить.

Порядок выполнения работ

  • Автомобиль ВАЗ 2109 ставится на первую передачу, снимается колесо.
  • Удаляются барабан и колодки тормозные, которые можно только разъединить, при этом снимается верхняя стяжка пружины.
  • Металлической щеткой от грязи очищаются болты, фиксирующие цилиндр к тормозному щитку и тормозную трубку. Ослабляется затяжка болтов.
  • Тормозная трубка глушится резиновым колпачком или кусочком дерева.
  • Трубка полностью откручивается.
  • Откручиваются болты крепления тормозного цилиндра, при этом он придерживается рукой с обратной стороны. Деталь снимается.
  • Новый цилиндр устанавливается в обратной последовательности.
  • После окончания работ необходимо задний тормозной контур прокачать.

Прокачка тормозов

Если в процессе ремонта происходило снятие или разборка элементов тормозной системы: усилителя вакуумного, цилиндров тормозных или магистрали в систему может попасть воздух. При замене элементов в одном контуре можно прокачивать только в этом контуре, в остальных случаях: при снятии главного цилиндра или замены тормозных трубок вся система требует прокачки.
При выполнении работ нужна помощь другого человека, тормозная жидкость, резиновая и виниловая трубки, пластиковая бутылка.
Последовательность прокачки:

  • Правое заднее и левое переднее колесо;левое заднее и правое переднее:
  1. Со всех штуцеров снимаются колпачки. Ослабляется их затяжка.
  2. Новая жидкость заливается в бачок.
  3. Помощник должен от семи до девяти раз нажимать на тормозную педаль, чтобы

Увеличить давление в системе:

  • Продолжая давить педаль в пол, на штуцер одевается резиновый шланг, ослабевается его затяжка, из системы выпускается воздух вместе с тормозной жидкостью. По выходящим в пластиковую бутылку пузырькам воздуха его хорошо заметно. Шланг одним концом опускается в жидкость, как показано на фото.

Прокачка тормозов ВАЗ 2109

  • Штуцер заворачивается и давление нагоняется снова.
  • Данная операция проводится до прокачки всей системы пока весь воздух не выйдет из нее. Во время прокачки проверяется периодически уровень жидкости в бачке.
  • Протягиваются все штуцера и для предохранения от загрязнения одеваются резиновые колпачки.
  • Тормозная жидкость меняется при ухудшении ее смазывающих свойств. В дальнейшем это приводит к увеличенному износу цилиндров калипера в системе тормозов, выталкивающих тормозные колодки и прижимающих их к ротору. Инструкция рекомендует выполнять замену тормозной жидкости через два или три года

Замена тормозной жидкости

Совет: При работе с жидкостью нужно быть очень осторожным. Ядовитый состав необходимо сразу смыть с мылом теплой водой. Доливая в бачок следите, чтобы раствор не попал на пластик.

  • Во время прокачки тормозов происходит вытеснение из системы воздуха, при замене старой жидкости на новую прокачка продолжается до тех пор пока из штуцеров не будет идти чистая жидкость.
  • Сливать старую нужно со всех колес, крест накрест. Во время работы необходимо периодически доливать тормозную жидкость.

Как отремонтировать рычаг привода ручника

Ремонт устройства заключается в замене изношенного механизма на новый после снятия его с авто ВАЗ 2109. Повреждениями могут быть: износ фиксирующих зубьев, заклинивание или поломка рычага, выход со строя фиксирующего механизма.
Итак:

  • Отключается аккумуляторная батарея.
  • Под автомобилем откручиваются гайки, фиксирующие уравнитель к тросу привода, сначала отворачивается контргайка, затем регулировочная.
  • С тяги рычага ручника снимается уравнитель.
  • В салоне автомобиля удаляется вся декоративная обшивка между передними сидениями. Снимается пластиковая крышка туннеля, перед этим с рукоятки для переключения скоростей снимается чехол. Удаляется люк в туннель.
  • В сторону отодвигается ковролин.
  • С оси снимается стопорное кольцо, тяга привода.

Ремонт рычага привода ручника

  • При необходимости откручивается и удаляется рукоятка, меняется стяжная пружина.
  • Сборка механизма выполняется в обратной последовательности.

Замена вакуумного усилителя

Механизм на авто ВАЗ 2109 меняется после подтверждения его неработоспособности. В других случаях демонтаж узла вакуумного усилителя выполняется при ремонте кузова.
Работа выполняется под капотом и в салоне авто:

  • От усилителя тормозов отсоединяется вакуумный шланг.
  • Разъединяются датчик уровня тормозной жидкости и колодка с питающими проводами.
  • Затем работы выполняются в салоне автомобиля. С пальца, который соединяет педаль тормоза и тягу вакуумного усилителя, снимается стопорная скоба. Детали разъединяются.
  • Под капотом откручиваются гайки, фиксирующие главный тормоз цилиндра. Снимается цилиндр, отводится в сторону.

Совет: Необходимо следить, чтобы тормозные трубки не были деформированы .

  • Откручиваются гайки, удерживающие кронштейн и усилитель к кузову авто, снимается все в сборе.
  • После проведения ремонтных работ сборка выполняется в обратной последовательности.

Проверка обратного клапана вакуумного усилителя

Неисправность вакуумного усилителя определяется затруднительным ходом педали тормоза. Это ухудшает качество торможения и в конечном итоге может влиять на безопасность управления автомобилем.
Перед заменой старого усилителя необходимо проверить его работу и работу обратного клапана.
Работоспособность механизма проверяется путем нажатия несколько раз на педаль тормоза. Это создаст повышенное давление в системе.
Педаль тормоза должна занять верхнее положение. При не опущенной педали запускается двигатель.
При отсутствии неисправностей педаль опускается в пол. В противном случае необходимо проверить герметичность обратного клапана и качество соединения шланга.

Порядок проверки на ВАЗ 2109 обратного клапана

  • Проверяется герметичность в месте соединении шлангов и штуцером на трубе для впуска и обратным клапаном.
  • Проверяется проверка самого клапана. Перед этим шланг отсоединяется, а с помощью отвертки клапан снимается с усилителя.
  • На штуцер натягивается герметичная груша, сдавливая которую выпускается через клапан воздух. После отпускания груши если она не разжалась, значит клапан в хорошем состоянии, держит вакуум. В другом случае его нужно поменять.

Как заменить регулятор давления тормозов

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109.
Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

  • Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
  • Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
  • Снимается кронштейн со шпилек на кузове вместе с регулятором.
  • Отсоединяется регулятор от кронштейна и на его место ставится новый.
  • Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

Периодичность проверки рабочей тормозной системы на автомобилях ВАЗ 2108, 2109, 21099 составляет 15.000 км пробега. Помимо этого проверять тормозную систему необходимо после прокачки тормозов, замене тормозной жидкости, замене элементов тормозной системы, при загорании контрольной лампы, сигнализирующей о недостаточном уровне тормозной жидкости. Для проверки необходима смотровая яма и помощник.

Читать еще:  Как не уснуть за рулем

— Проверка уровня тормозной жидкости в бачке главного тормозного цилиндра

Уровень должен находиться между метками . Если уровень превышает максимальное значение, снимаем крышку бачка и откачиваем лишнюю жидкость грушей или шприцем. Если ниже минимума, то доливаем новую жидкость до отметки . При установке крышки с поплавком датчика в бачок уровень автоматически поднимется до отметки .

Попутно проверяем работу датчика уровня тормозной жидкости – при включенном зажигании нажимаем сверху на резиновую накладку крышки бачка – если датчик исправен на приборной панели загорится контрольная лампа.

В случае если уровень тормозной жидкости в бачке постоянно падает необходимо загнать автомобиль на яму и визуально осмотреть тормозные трубки и шланги на предмет подтекания жидкости. Можно попросить помощника во время осмотра нажать на педаль тормоза, чтобы создать давление в системе.

— Проверка износа тормозных колодок

Проверку начинаем с передних тормозных механизмов. Поддомкрачиваем автомобиль и снимаем одно из передних колес. При проверке левой стороны, поворачиваем руль до отказа влево, при проверке правой – вправо. Через смотровое отверстие в подвижной скобе суппорта визуально определяем толщину накладок тормозных колодок. Если толщина накладок менее 1,5 мм, хотя бы с одной стороны, то меняем тормозные колодки сразу для правого и левого передних колес.

определение толщины тормозных колодок через смотровое окно в подвижной скобе суппорта переднего колеса на автомобиле ВАЗ 2108, 2109, 21099

Дополнительно проверяем подвижность поршней в суппортах. Нажимаем на педаль тормоза, потом отпускаем и пробуем провернуть тормозной диск. Если вращается легко — все в норме, если нет, то необходимо разработать подвижность поршней.

Проверяем износ тормозных колодок задних колес. Проверить можно без снятия колес из ямы. В опорном щите каждого из тормозных механизмов задних колес автомобилей ВАЗ 2108, 2109, 21099 есть смотровые отверстия закрытые резиновыми заглушками. Извлекаем их. Светим фонариком или лампой в смотровые отверстия.

смотровое отверстие в опорном щите тормозного механизма заднего колеса автомобилей ВАЗ 2108, 2109, 21099

Если толщина тормозных колодок хотя бы на одном колесе меньше 1,5 мм (размер «А»), то меняем тормозные колодки на обоих колесах.

определение толщины накладок тормозных колодок задних тормозных механизмов через смотровое отверстие в опорном диске

— Проверка вакуумного усилителя тормозов

При заглушенном двигателе несколько раз нажимаем на педаль тормоза и удерживаем ее в нажатом положении. Запускаем двигатель. Педаль должна «провалиться» так как после пуска срабатывает вакуумный усилитель тормозов. Если «провала» нет, проверяем целостность шланга подведения разрежения к вакуумному усилителю тормозов, герметичность его подсоединения к впускному коллектору и патрубку обратного клапана усилителя. Если шланг исправен и соединен герметично, неисправен вакуумный усилитель и подлежит замене.

— Проверка свободного хода педали тормоза

Свободный ход педали тормоза — это ход педали от ее верхнего положения, до начала срабатывания тормозных механизмов. Он составляет 3-5 мм. Проверяем его так: линейкой или рулеткой измеряем расстояние от нижней части площадки педали тормоза до пола под ней. Нажимаем педаль рукой до момента начала сопротивления нажатию и замечаем на линейке этот момент. Разница между первым измерением и вторым и будет величиной свободного хода педали тормоза. Если ход педали больше или меньше требуемого регулируем его вращением датчика выключения стоп-сигналов в задних фонарях. И снова проверяем.

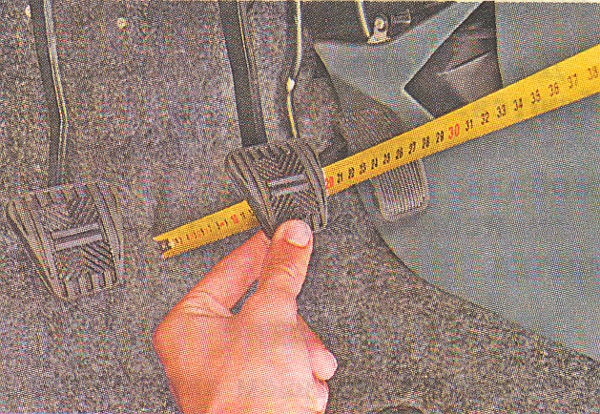

измерение свободного хода педали сцепления на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— В случае если тормозные колодки извлечены из тормозных механизмов (например, при ремонте) следует измерить их толщину. Если толщина хотя бы одной колодки (основание плюс накладка) менее 6 мм, колодки меняем.

Введение

Эффективность использования автотранспортных средств зависит от совершенства организации транспортного процесса и свойств автомобилей сохранять в определенных пределах значения параметров, характеризующих их способность выполнять требуемые функции. В процессе эксплуатации автомобиля его функциональные свойства постепенно ухудшаются вследствие изнашивания, коррозии, повреждения деталей, усталости материала, из которого они изготовлены и др. В автомобиле появляются различные неисправности, которые снижают эффективность его использования. Для предупреждения появления дефектов и своевременного их устранения автомобиль подвергают техническому обслуживанию(ТО) и ремонту. Техническое обслуживание автомобилей выполняется с целью снижения интенсивности износа деталей, выявления и предупреждения отказов и неисправностей. При ТО-1 и ТО-2 выполняются контрольно-диагностические, регулировочные, крепежные, электротехнические, смазочно-очистительные работы, работы по обслуживанию систем питания двигателя и при этом обычно выполняется сопутствующий ремонт узлов и агрегатов по необходимости.

Техническое обслуживание и ремонт тормозной системы автомобиля ВАЗ-2109

Техническое обслуживание тормозной системы

Для предотвращения неисправностей тормозов техническим обслуживанием предусмотрены следующие работы:

а) постоянное наблюдение за состоянием (ежедневно) и креплением (при ТО-1, ТО-2 и ТО-3) деталей привода тормозов;

б) смазка сочленений привода тормозов согласно картам смазки (обычно при ТО-1);

в) поддержание чистоты трущихся поверхностей (при ТО-3);

г) проверка равномерности и интенсивности действия тормозов (при ТО-1 и ТО-2), зазоров между фрикционными накладками колодок и тормозным барабаном (при ТО-2), состояния разжимных деталей тормозов (при ТО-3);

д) проверка отсутствия подтеканий (ежедневно), уровня и пополнение тормозной жидкости в резервуаре главного цилиндра гидравлического привода (при ТО-1, ТО-2 и ТО-3);

е) смена тормозной жидкости (при подготовке автомобиля к новому сезону эксплуатации);

ж) Состояние тяг (целость, отсутствие прогибов, надежность подвески), а также трубопроводов и шлангов гидравлического и (плотность соединений, отсутствие вмятин, трещин, разрывов) проверяется перед выходом из парка и по возвращении в парк, а при длительных поездках — и на стоянках (привалах) в пути.

педали тормоза нужно смазывать согласно картам смазки (обычно — летом солидолом, зимой маслом трансмиссионным автотракторным). Одновременно нужно смазывать несколькими каплями отработанного масла наружные сочленения наконечников тормозных тяг с рычагами.

Уровень жидкости в резервуаре главного цилиндра гидравлического привода должен быть на 15-20 мм ниже края наполнительного отверстия. Одновременно надо проверить чистоту отверстия, сообщающего резервуар главного цилиндра с атмосферой. Для смены тормозной жидкости рекомендуется, отвернув перепускные клапаны, служащие для прокачки, выпускать жидкость, плавно нажимая на педаль и одновременно вливая свежую жидкость в резервуар главного цилиндра. По разнице в цвете работавшей и свежей жидкости можно определить окончание смены жидкости. Лучше брать для замены жидкость другого цвета (наиболее распространены тормозные жидкости зеленого и желто-розового цвета).

При осмотре фрикционных накладок тормозных колодок и барабанов проверяется чистота, нет ли замасливания, отслаивания, рисок, царапин, целость пружин. Выявленные неисправности немедленно устраняются.

При осмотре тормозов колес с гидравлическим приводом дополнительно проверяется непроницаемость тормозных цилиндров, плотность защитных манжет.

Для проверки одновременности действия тормозов и величины тормозного момента имеются специальные установки. Если нет такой установки, то одновременность торможения ведущих колес можно проверить достаточно точно следующим образом:

а) поднять ведущие мосты на козлы (или вывесить на осмотровой канаве);

б) запустить двигатель, включить прямую передачу и увеличить подачу газа настолько, чтобы число оборотов колес соответствовало скорости движения автомобиля 20-25 км/час;

в) плавно нажимать на педаль тормоза или затягивать рычаг, наблюдая за ведущими колесами.

Если тормоза действуют одновременно с одинаковой силой, то колеса остановятся, а двигатель заглохнет. Если тормозные моменты различны, то вращение колеса, затормаживающегося сильнее, будет замедляться, а другое колесо, на которое тормоз действует слабее, увеличит число оборотов (действие дифференциала).

Исправность тормозов необходимо проверять при пробеге автомобиля на определенное (контрольное) расстояние. Для такой проверки необходимо иметь участок ровной асфальтовой дороги длиной 15-20 м и место для предварительного разгона автомобиля. Сообщив автомобилю с нормальной нагрузкой скорость 30 км/час и въехав на контрольный участок, надо тормозить автомобиль; грузовой автомобиль должен остановиться, пройдя с начала торможения расстояние не более 10 м, а легковой — 6 м.

Техническое обслуживание и ремонт тормозной системы автомобиля ВАЗ-2109

Техническое обслуживание тормозной системы

Для предотвращения неисправностей тормозов техническим обслуживанием предусмотрены следующие работы:

  • а) постоянное наблюдение за состоянием (ежедневно) и креплением (при ТО-1, ТО-2 и ТО-3) деталей привода тормозов;
  • б) смазка сочленений привода тормозов согласно картам смазки (обычно при ТО-1);
  • в) поддержание чистоты трущихся поверхностей (при ТО-3);
  • г) проверка равномерности и интенсивности действия тормозов (при ТО-1 и ТО-2), зазоров между фрикционными накладками колодок и тормозным барабаном (при ТО-2), состояния разжимных деталей тормозов (при ТО-3);
  • д) проверка отсутствия подтеканий (ежедневно), уровня и пополнение тормозной жидкости в резервуаре главного цилиндра гидравлического привода (при ТО-1, ТО-2 и ТО-3);
  • е) смена тормозной жидкости (при подготовке автомобиля к новому сезону эксплуатации);
  • ж) Состояние тяг (целость, отсутствие прогибов, надежность подвески), а также трубопроводов и шлангов гидравлического и (плотность соединений, отсутствие вмятин, трещин, разрывов) проверяется перед выходом из парка и по возвращении в парк, а при длительных поездках — и на стоянках (привалах) в пути.

Уровень жидкости в резервуаре главного цилиндра гидравлического привода должен быть на 15-20 мм ниже края наполнительного отверстия. Одновременно надо проверить чистоту отверстия, сообщающего резервуар главного цилиндра с атмосферой. Для смены тормозной жидкости рекомендуется, отвернув перепускные клапаны, служащие для прокачки, выпускать жидкость, плавно нажимая на педаль и одновременно вливая свежую жидкость в резервуар главного цилиндра. По разнице в цвете работавшей и свежей жидкости можно определить окончание смены жидкости. Лучше брать для замены жидкость другого цвета (наиболее распространены тормозные жидкости зеленого и желто-розового цвета).

При осмотре фрикционных накладок тормозных колодок и барабанов проверяется чистота, нет ли замасливания, отслаивания, рисок, царапин, целость пружин. Выявленные неисправности немедленно устраняются.

При осмотре тормозов колес с гидравлическим приводом дополнительно проверяется непроницаемость тормозных цилиндров, плотность защитных манжет.

Для проверки одновременности действия тормозов и величины тормозного момента имеются специальные установки. Если нет такой установки, то одновременность торможения ведущих колес можно проверить достаточно точно следующим образом:

  • а) поднять ведущие мосты на козлы (или вывесить на осмотровой канаве);
  • б) запустить двигатель, включить прямую передачу и увеличить подачу газа настолько, чтобы число оборотов колес соответствовало скорости движения автомобиля 20-25 км/час;
  • в) плавно нажимать на педаль тормоза или затягивать рычаг, наблюдая за ведущими колесами.
Читать еще:  Понтиак транс спорт

Если тормоза действуют одновременно с одинаковой силой, то колеса остановятся, а двигатель заглохнет. Если тормозные моменты различны, то вращение колеса, затормаживающегося сильнее, будет замедляться, а другое колесо, на которое тормоз действует слабее, увеличит число оборотов (действие дифференциала).

Исправность тормозов необходимо проверять при пробеге автомобиля на определенное (контрольное) расстояние. Для такой проверки необходимо иметь участок ровной асфальтовой дороги длиной 15-20 м и место для предварительного разгона автомобиля. Сообщив автомобилю с нормальной нагрузкой скорость 30 км/час и въехав на контрольный участок, надо тормозить автомобиль; грузовой автомобиль должен остановиться, пройдя с начала торможения расстояние не более 10 м, а легковой — 6 м.

Обслуживание тормозной системы автомобилей ВАЗ

Тормоза в автомобиле – важная функция, обеспечивающая безопасность водителя и пассажиров. Поэтому обслуживание тормозной системы необходимо проводить тщательно и правильно. Рассмотрим эту непростую процедуру на примере переднеприводных автомобилей ВАЗ, а именно, модели 2109. Все операции аналогичны другим маркам «жигулей». Поэтому запомнив предлагаемые действия, можно легко использовать знания для других машин.

Замена жидкости в тормозной системе

Проводите эту процедуру вместе с помощником. Для этой работы потребуются:

  • тормозная жидкость Томь или Роса;
  • тонкий шланг;
  • прозрачная емкость на 0,5 литра;
  • гаечный ключ размером 8 мм;
  • ветошь.

Тормозную жидкость рекомендуется заменять раз в три года. Храните ее в закрытой емкости, так как она впитывает влагу из воздуха.

При работе будьте осторожны, тормозная жидкость ядовита! Кроме того, нельзя допускать попадание ее на кузов, провода, пластмассу. Используйте для этого ветошь.

Если задняя часть автомобиля поднята, то регулятор давления заблокирован, для его разблокировки вставьте какой-нибудь предмет между шариком и пластиной, но не забудьте вытащить его по окончании работ.

Порядок замены жидкости:

  1. Откройте крышку бачка с жидкостью, не допуская капания жидкости с поплавка.
  2. Снимите резиновую заглушку с клапана воздуха на заднем правом механизме тормоза, наденьте шланг на клапан, поместите конец шланга в емкость.
  3. Ослабьте клапан, нажмите на педаль тормоза и держите ее, при этом следите чтобы в бачке жидкость не кончалась, доливайте ее, когда жидкость перестанет течь, затяните клапан.
  4. Отпустите педаль и снова нажмите до конца, держите так. Ослабьте клапан. Такие операции делайте до тех пор, пока жидкость не будет вытекать чистая и прозрачная. Затяните клапан, наденьте резиновую заглушку.
  5. Точно также проделайте с левым передним, левым задним и правым передним колесом.
  6. Проверьте, нет ли воздуха в тормозной системе. Для этого несколько раз нажмите на педаль.

Усилие на педали тормоза должно быть всегда одинаковым, если нет, то нужно прокачать тормозную систему. Это делается по аналогии с заменой – также поочередно прокачивается каждое колесо. Долейте в бачок тормозную жидкость до максимума, закройте крышку.

Как заменить передние тормозные накладки

Для замены накладок вам необходимо иметь:

  • домкрат;
  • отвертку;
  • карандаш или маркер;
  • молоток;
  • упоры под колеса;
  • гаечные ключи на 13 и 17 мм;

Накладки подлежат замене если их толщина менее 2 мм. Перед заменой поставьте автомобиль на ручной тормоз, установите упоры под задние колеса. Для очистки тормозного механизма не применяйте бензин, растворители.

Попадание бензина, масла в тормозную систему грозит выходом ее из строя. В тормозных цилиндрах стоят резиновые детали из немаслостойкой резины. При разбухании от масла или бензина они выведут систему из строя, что приведет к дорогостоящему ремонту.

Если вы решили менять накладки, то это нужно делать с обеих сторон машины. Не путайте между собой разные накладки, так как это приведет к неравномерному торможению. Если в бачке тормозная жидкость налита по верхней метке, то придется немного уменьшить объем. При установке новых накладок, которые больше по толщине, жидкости в бачке станет больше. Поэтому она будет выливаться через край.

Порядок замены

Чтобы не ошибиться и не совершить ошибки, действуйте в следующем порядке:

  1. Снимите переднее колесо.
  2. В тормозной скобе есть отверстие, через которое можно увидеть толщину накладок.
  3. Вытащите из кронштейна шланг с резиновым уплотнителем.
  4. Отогните шайбу стопорную верхнего болта.
  5. Открутите его, придерживая ключом направляющий палец.
  6. Разверните скобу вниз.
  7. Пометьте маркером накладку, если будете устанавливать ее снова.
  8. Вытащите накладки и измерьте толщину. Если она менее 2 мм, замените детали. Если накладки отслоились от основания, имеют большие сколы, борозды, то они также подлежат замене.
  9. Проведите очистку скобы от ржавчины и грязи, но не повредите резиновый чехол цилиндра.
  10. Если планируете ставить новые накладки, вдавите поршень цилиндра, чтобы новые более толстые детали подошли по размеру. Для этого поставьте на место старые накладки и скобу разверните в исходное положение. Надавите монтажкой на внутреннюю накладку, опирайтесь на диск, вдавите поршень.
  11. Поставьте новые комплектующие. Пружинки должны быть параллельны верху. Если ставите старые детали, то не забудьте про маркировку.
  12. Поставьте скобу на место и затяните болт крепления.
  13. Зафиксируйте головку болта от проворачивания стопорной шайбой.
  14. Поставьте на место колесо, опустите с домкрата автомобиль.
  15. Нажмите несколько раз на педаль тормоза, чтобы поршень цилиндра занял рабочее положение.
  16. В бачок долейте, если это необходимо, тормозную жидкость.

После таких действий замену передних колодок можно считать оконченной. Но обслуживание тормозной системы еще нужно продолжать.

Проверка тормозов на эффективность

В правилах дорожного движения есть список неисправностей, когда запрещено эксплуатировать автомобиль. В пункте 1.1 сказано, что тормозной путь при однократном нажатии на тормоз при скорости 40 км/ч не должен быть более 12,2 метра. Проверку нужно производить на горизонтальной дороге, которая должна быть чистой и сухой. Покрытие — бетон или асфальт. Система тормозов должна быть полностью герметична. Количество тормозной жидкости – на максимальной отметке.

Порядок выполнения проверки эффективности:

  1. Разгонитесь на автомобиле до скорости 40 км/ч.
  2. Затормозите, нажав на педаль тормоза до конца, дождитесь пока автомобиль полностью остановится.
  3. Произведите замер тормозного пути. Если он оказался более 12,2 метров, то можете считать, что тормоза у вашего автомобиля работают неэффективно.
  4. Чтобы точнее определить эффективность, такие замеры делают, разгоняясь на автомобиле в противоположные стороны на одной и той же дороге.

Проверка герметичности

Чтобы затянуть крепление тормозных трубок, необходимо иметь специальный ключ.

Порядок проверки на подтекание:

  1. Проведите осмотр тормозных трубок на предмет ржавчины и повреждений. Крепление трубок в держателях должно быть надежным. Если держатели сломаны, то они при вибрации могут повредить трубки.
  2. Также проверьте состояние тормозных шлангов. Если они имеют следы протирания, порывы, трещины или вздуваются при нажатии на педаль тормоза, то обязательно замените. Старайтесь не допускать, чтобы на шланги попадали масло или бензин. Менять шланги рекомендуется через 120 тысяч километров пробега или через 5 лет.
  3. Осмотрите соединения трубок и шлангов, если есть течь, то подтяните соединение спецключом. Если сами не смогли устранить течь жидкости, обратитесь в автосервис.
  4. Иногда на колесе изнутри может течь тормозная жидкость. В таком случае неисправен колесный тормозной цилиндр, который подлежит замене.
  5. Если имеются следы течи под бачком главного цилиндра, то нужно менять втулки бачка.

Перечисленные недостатки необходимо устранить, чтобы в пути быть уверенным в исправности своей машины.

Проверка вакуумного усилителя тормозов

Этот узел тормозной системы рекомендуется проверять через каждые 45 тысяч километров пробега. Если вакуумный усилитель вышел из строя, то усилие на педали тормоза намного больше. Это плохо влияет на управляемость автомобиля, увеличивается расход бензина, так как воздух подсасывается в цилиндры двигателя.

  1. Когда двигатель не работает, нажмите несколько раз на педаль тормоза.
  2. Держите нажатой педаль и запустите двигатель. Она должна податься вперед. Если педаль осталась на месте, то нужно проверить надежность соединения шланга с клапаном и впускным коллектором.
  3. При ослаблении хомута крепления шланга, подтяните его.
  4. Если шланг соединен с обратным клапаном неплотно, то его необходимо заменить. Снова проверьте работоспособность усилителя. Если результат не изменился, то вакуумный усилитель неисправен. Ремонтируется он только в специализированной мастерской.

Внимание! Не рекомендуется самостоятельно заниматься ремонтом вакуумного усилителя.

Как проверить регулятор давления (колдун)

Проверка регулятора давления должна проводиться через 30 тысяч километров пробега. Для этого необходим доступ к автомобилю снизу. Его устанавливают на подъемник, яму или эстакаду. Очистите колдун (регулятор давления) от грязи.

Если он отрегулирован нормально, то во время торможения передние колеса начинают останавливаться раньше задних. Если это не так, то колдун считается неисправным или неправильно отрегулированным. Здесь нужна помощь специалистов автосервиса.

Порядок проверки колдуна:

  1. Осмотрите регулятор на предмет течи тормозной жидкости.
  2. Осмотрите заглушку, в нормальном положении она утоплена на 1-2 миллиметра.
  3. Покачайте и пошевелите серьгой, люфта не должно быть.
  4. Попросите кого-нибудь нажать на тормоз. Поршень колдуна в этом случае должен выдвинуться из корпуса на 1,5-2,5 мм, и сжать пружину, опираясь на рычаг.
  5. Если эти условия не выполняются, то регулятор давления (колдун) считается неисправным и требуется обращение в автосервис.

Об этих операциях многие водители забывают, и пренебрегают проверкой регулятора давления тормозов.

Регулировка свободного хода педали тормоза

Для этого нужно иметь пластину толщиной 3 мм. Для начала выключите массу. Двигатель должен быть заглушен. Нормальный свободный ход тормозной педали достигается перемещением выключателя стоп-сигнала (лягушки). Он должен составлять от 3 до 5 мм. Если ход педали тормоза меньше указанного, то колеса будут подтормаживать, а значит автомобиль будет плохо разгоняться. Если свободный ход больше, то труднее рассчитывать усилие нажатия на педаль.

  1. Легко нажмите на педаль тормоза до упора. При таком положении вставьте между лягушкой и педалью пластину 3 мм. Это и есть нормальное положение педали.
  2. Держа педаль в таком положении, ослабьте гайки лягушки, переместите ее до нужного положения. После окончания регулировки педаль должна упираться в лягушку при отпущенной педали. В таком положении закрепите лягушку гайками. Если таким методом не получилось отрегулировать свободный ход, обратитесь в автосервис.
Читать еще:  Инструкция по эксплуатации АВТОВАЗ Lada Priora

В обзоре не описана замена задних тормозных колодок. О них пойдет речь в другой статье. Не забывайте проводить обслуживание тормозной системы на вашей машине. Это имеет важное значение для безопасности.

ВАЗ 2109: ремонт тормозов в домашних условиях

Тормозная система ВАЗ 2109

Надежность работы тормозов вашего автомобиля является неотъемлемой частью безопасного передвижения водителя и пассажиров. Своевременное диагностирование поломок системы и ремонт своими руками поможет сохранить узлы в рабочем состоянии на долгое время.

Ремонт тормозной системы автомобиля ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур.
При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов.
Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

Порядок проведения работ:

  • Автомобиль фиксируется а неподвижном состоянии.
  • Отсоединяется аккумуляторная батарея.
  • Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
  • Снимается колесо.
  • От грязи очищаются поверхности суппорта и тормозного диска.
  • На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
  • Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
  • Откручивается болт и откидывается корпус.
  • Снимаются тормозные колодки.
  • При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
  • Сборка выполняется в обратной последовательности.

Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый.
Итак:

  • Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
  • От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
  • Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

  • Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
  • Со шпилек снимается тормозной цилиндр.
  • При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
  • После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
  • После установки нового узла гайки можно полностью затянуть.
  • Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
  • Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
  • Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
  • Аналогично подсоединяются задние трубки.
  • Работа заканчивается прокачкой тормозов.

Как заменить задние тормозные цилиндры

Подтеки на тормозном щитке или внутренней стороне колес чаще всего указывают на плохое состояние манжет, реже на выход со строя поршня – образование на нем царапин, послуживших причиной нарушения герметизации.
Ремонт тормозного цилиндра возможен, но чаще всего его нужно заменить.

Порядок выполнения работ

  • Автомобиль ВАЗ 2109 ставится на первую передачу, снимается колесо.
  • Удаляются барабан и колодки тормозные, которые можно только разъединить, при этом снимается верхняя стяжка пружины.
  • Металлической щеткой от грязи очищаются болты, фиксирующие цилиндр к тормозному щитку и тормозную трубку. Ослабляется затяжка болтов.
  • Тормозная трубка глушится резиновым колпачком или кусочком дерева.
  • Трубка полностью откручивается.
  • Откручиваются болты крепления тормозного цилиндра, при этом он придерживается рукой с обратной стороны. Деталь снимается.
  • Новый цилиндр устанавливается в обратной последовательности.
  • После окончания работ необходимо задний тормозной контур прокачать.

Прокачка тормозов

Если в процессе ремонта происходило снятие или разборка элементов тормозной системы: усилителя вакуумного, цилиндров тормозных или магистрали в систему может попасть воздух. При замене элементов в одном контуре можно прокачивать только в этом контуре, в остальных случаях: при снятии главного цилиндра или замены тормозных трубок вся система требует прокачки.
При выполнении работ нужна помощь другого человека, тормозная жидкость, резиновая и виниловая трубки, пластиковая бутылка.
Последовательность прокачки:

  • Правое заднее и левое переднее колесо;левое заднее и правое переднее:
  1. Со всех штуцеров снимаются колпачки. Ослабляется их затяжка.
  2. Новая жидкость заливается в бачок.
  3. Помощник должен от семи до девяти раз нажимать на тормозную педаль, чтобы

Увеличить давление в системе:

  • Продолжая давить педаль в пол, на штуцер одевается резиновый шланг, ослабевается его затяжка, из системы выпускается воздух вместе с тормозной жидкостью. По выходящим в пластиковую бутылку пузырькам воздуха его хорошо заметно. Шланг одним концом опускается в жидкость, как показано на фото.

Прокачка тормозов ВАЗ 2109

  • Штуцер заворачивается и давление нагоняется снова.
  • Данная операция проводится до прокачки всей системы пока весь воздух не выйдет из нее. Во время прокачки проверяется периодически уровень жидкости в бачке.
  • Протягиваются все штуцера и для предохранения от загрязнения одеваются резиновые колпачки.
  • Тормозная жидкость меняется при ухудшении ее смазывающих свойств. В дальнейшем это приводит к увеличенному износу цилиндров калипера в системе тормозов, выталкивающих тормозные колодки и прижимающих их к ротору. Инструкция рекомендует выполнять замену тормозной жидкости через два или три года

Замена тормозной жидкости

Совет: При работе с жидкостью нужно быть очень осторожным. Ядовитый состав необходимо сразу смыть с мылом теплой водой. Доливая в бачок следите, чтобы раствор не попал на пластик.

  • Во время прокачки тормозов происходит вытеснение из системы воздуха, при замене старой жидкости на новую прокачка продолжается до тех пор пока из штуцеров не будет идти чистая жидкость.
  • Сливать старую нужно со всех колес, крест накрест. Во время работы необходимо периодически доливать тормозную жидкость.

Как отремонтировать рычаг привода ручника

Ремонт устройства заключается в замене изношенного механизма на новый после снятия его с авто ВАЗ 2109. Повреждениями могут быть: износ фиксирующих зубьев, заклинивание или поломка рычага, выход со строя фиксирующего механизма.
Итак:

  • Отключается аккумуляторная батарея.
  • Под автомобилем откручиваются гайки, фиксирующие уравнитель к тросу привода, сначала отворачивается контргайка, затем регулировочная.
  • С тяги рычага ручника снимается уравнитель.
  • В салоне автомобиля удаляется вся декоративная обшивка между передними сидениями. Снимается пластиковая крышка туннеля, перед этим с рукоятки для переключения скоростей снимается чехол. Удаляется люк в туннель.
  • В сторону отодвигается ковролин.
  • С оси снимается стопорное кольцо, тяга привода.

Ремонт рычага привода ручника

  • При необходимости откручивается и удаляется рукоятка, меняется стяжная пружина.
  • Сборка механизма выполняется в обратной последовательности.

Замена вакуумного усилителя

Механизм на авто ВАЗ 2109 меняется после подтверждения его неработоспособности. В других случаях демонтаж узла вакуумного усилителя выполняется при ремонте кузова.
Работа выполняется под капотом и в салоне авто:

  • От усилителя тормозов отсоединяется вакуумный шланг.
  • Разъединяются датчик уровня тормозной жидкости и колодка с питающими проводами.
  • Затем работы выполняются в салоне автомобиля. С пальца, который соединяет педаль тормоза и тягу вакуумного усилителя, снимается стопорная скоба. Детали разъединяются.
  • Под капотом откручиваются гайки, фиксирующие главный тормоз цилиндра. Снимается цилиндр, отводится в сторону.

Совет: Необходимо следить, чтобы тормозные трубки не были деформированы .

  • Откручиваются гайки, удерживающие кронштейн и усилитель к кузову авто, снимается все в сборе.
  • После проведения ремонтных работ сборка выполняется в обратной последовательности.

Проверка обратного клапана вакуумного усилителя

Неисправность вакуумного усилителя определяется затруднительным ходом педали тормоза. Это ухудшает качество торможения и в конечном итоге может влиять на безопасность управления автомобилем.
Перед заменой старого усилителя необходимо проверить его работу и работу обратного клапана.
Работоспособность механизма проверяется путем нажатия несколько раз на педаль тормоза. Это создаст повышенное давление в системе.
Педаль тормоза должна занять верхнее положение. При не опущенной педали запускается двигатель.
При отсутствии неисправностей педаль опускается в пол. В противном случае необходимо проверить герметичность обратного клапана и качество соединения шланга.

Порядок проверки на ВАЗ 2109 обратного клапана

  • Проверяется герметичность в месте соединении шлангов и штуцером на трубе для впуска и обратным клапаном.
  • Проверяется проверка самого клапана. Перед этим шланг отсоединяется, а с помощью отвертки клапан снимается с усилителя.
  • На штуцер натягивается герметичная груша, сдавливая которую выпускается через клапан воздух. После отпускания груши если она не разжалась, значит клапан в хорошем состоянии, держит вакуум. В другом случае его нужно поменять.

Как заменить регулятор давления тормозов

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109.
Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

  • Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
  • Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
  • Снимается кронштейн со шпилек на кузове вместе с регулятором.
  • Отсоединяется регулятор от кронштейна и на его место ставится новый.
  • Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

Источники:

http://masteravaza.ru/tormoza/remont-tormozov-tormoza/vaz-2109-remont-tormozov-392
http://twokarburators.ru/proverka-tormoznoy-sistemy-2108-2109/
http://studbooks.net/2443423/tehnika/tehnicheskoe_obsluzhivanie_remont_tormoznoy_sistemy_avtomobilya_2109
http://studwood.ru/1587683/tehnika/tehnicheskoe_obsluzhivanie_remont_tormoznoy_sistemy_avtomobilya_2109
http://xn—-21-43dabppn4d4dn.xn--p1ai/obsluzhivanie-tormoznoj-sistemy/
http://masteravaza.ru/tormoza/remont-tormozov-tormoza/vaz-2109-remont-tormozov-392

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
